剪切板(103)

垂直连接板(103)使用剪切板将梁连接到梁或柱。剪切板焊接到主零件并栓接到次梁。

已创建的组件

剪切板
螺栓
焊缝
切割

适用于


情形	描述
	连接到梁的剪切板。
	连接到梁的剪切板。次梁是倾斜的。
	连接到梁的剪切板。次梁是倾斜的。

选择顺序

选择主零件（梁或柱）。
选择次零件（梁）。

选择次梁后会自动创建该节点。

部件检索表


	零件
1	剪切板

图片选项卡

使用图形选项卡可控制剪切板的位置。

剪切板尺寸


	描述
1	次零件的切割。切割次零件将在主零件和次零件之间产生间隙。切割定义为起始于主零件腹板。
2	从次梁的顶部边缘到剪切板顶部边缘的距离。
3	从次梁的底部边缘到剪切板底部边缘的距离。

剪切板位置


选项	描述
	默认值剪切板在次梁腹板的左侧。自动默认值可更改此选项。
	剪切板在次梁腹板的左侧。
	剪切板在次梁腹板的右侧。

梁翼缘切割


选项	描述
	默认值正方形自动默认值可更改此选项。
	切割翼缘斜角末端。
	切割翼缘方形末端。

零件选项卡

使用零件选项卡可控制剪切板属性。

切割板


零件	描述
板	剪切板厚度和高度。


选项	描述	默认值
位置编号	零件位置编号的前缀和起始编号。某些组件还有另一行字段，您可以在其中输入构件位置编号。	默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。
材料	材料级别。	默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。
名称	显示在图纸和报告中的名称。

槽口选项卡

使用槽口选项卡可自动创建次梁的槽口并控制槽口属性。槽口选项卡包括两个部分：自动属性（顶面截面）和手动属性（底面截面）。自动开槽属性和手动开槽属性各自独立工作。

自动开槽

自动开槽选项同时影响上翼缘和下翼缘。

槽口形状

选择槽口形状时会打开自动开槽。


选项	描述
	默认值创建次梁的槽口。自动默认值可更改此选项。
	创建次梁的槽口。切割在主梁腹板上为方形。
	创建次梁的槽口。切割在次梁腹板上为方形。
	创建次梁的槽口。垂直切割在主梁上为方形，水平切割在次梁上为方形。
	关闭自动开槽。

槽口尺寸


选项	描述
	默认值槽口尺寸是从主梁翼缘边缘和主梁上翼缘下方测量的。自动默认值可更改此选项。
	槽口尺寸是从主梁翼缘边缘和主梁上翼缘下方测量的。
	槽口尺寸是从主梁中心线和主梁上翼缘测量的。

输入切割的水平值和垂直值。

翼缘切割形状


选项	描述
	默认值平行于主梁切割次梁翼缘。自动默认值可更改此选项。
	平行于主梁切割次梁翼缘。
	方形切割次梁翼缘。

槽口尺寸舍入

可使用“槽口尺寸舍入”选项定义是否向上舍入槽口尺寸。即使已将尺寸舍入设置为激活，也只会在必要时才向上舍入尺寸。


选项	描述
	默认值不舍入槽口尺寸。自动默认值可更改此选项。
	不舍入槽口尺寸。
	舍入槽口尺寸。输入水平和垂直舍入值。

尺寸向上舍入到与所输入值最接近的倍数。例如，如果实际尺寸为 51，您输入的向上舍入值为 10，则尺寸向上舍入到 60。

槽口位置


选项	描述
	默认值在主梁翼缘下面创建切割。自动默认值可更改此选项。
	在主梁翼缘下面创建切割。
	在主梁翼缘上面创建切割。

槽口折角


选项	描述
	默认值槽口不折角。自动默认值可更改此选项。
	槽口不折角。
	创建带线折角的槽口。
	根据您输入的半径对槽口进行折角。

输入折角的半径。

手工槽口

当某个不属于该节点的零件与次梁发生碰撞时，可以使用手动开槽。在使用手动开槽时，节点将使用您在槽口选项卡的字段中输入的值来创建切割。您可以对上翼缘和下翼缘使用不同的值。

翼缘槽口侧

翼缘槽口侧定义在梁的哪一侧创建槽口。


选项	描述
	默认值在翼缘的两侧创建槽口。自动默认值可更改此选项。
	自动在翼缘的两侧创建槽口。
	在翼缘的两侧创建槽口。
	在翼缘的近侧创建槽口。
	在翼缘的远侧创建槽口。

翼缘槽口形状

翼缘槽口形状定义梁翼缘中的槽口形状。


选项	描述
	默认值整个次梁翼缘将切割到您定义的深度。自动默认值可更改此选项。
	自动整个次梁翼缘将切割到您定义的深度。槽口的默认深度是次翼缘厚度的两倍。切割始终贯穿次翼缘的整个宽度。
	在翼缘中创建折角。如果不输入水平尺寸，则会创建 45 度的折角。
	除非您在 1 和 2 字段中输入值，否则将使用默认值对翼缘创建切割。
	不切割翼缘。
	根据字段 1 中的值对翼缘创建切割，使翼缘与腹板对齐。
	根据 1 和 2 字段中的值对翼缘创建切割。

翼缘槽口深度


选项	描述
	默认值翼缘槽口深度。自动默认值可更改此选项。
	翼缘槽口深度。
	用次梁腹板中心线到槽口边缘的尺寸规定的翼缘槽口深度。

输入翼缘槽口深度值。

切割尺寸


	描述	默认值
1	水平翼缘切割的尺寸。	`10 mm`
2	垂直翼缘切割的尺寸。	槽口边缘与梁翼缘之间的间隙等于主零件腹板的圆弧值。槽口高度向上舍入为最接近的 `5 mm`。

BCSA 槽口默认值

定义是否根据英国建筑钢结构协会 (BCSA) 规范创建槽口。


选项	描述
默认值	槽口尺寸。
是	为简单的梁到梁节点创建 50 mm 的槽口。
否	使用此槽口选项卡上的选项定义槽口尺寸。

“螺栓”选项卡

使用螺栓选项卡可控制螺栓属性。

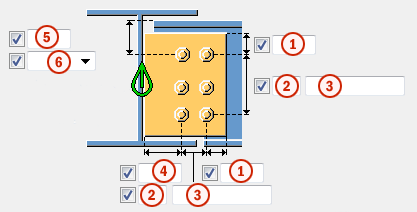

螺栓组尺寸


	描述
1	螺栓边距。边距指螺栓中心到零件边缘的距离。
2	螺栓的数量。
3	螺栓间距。请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。
4	水平螺栓组位置的尺寸。
5	垂直螺栓组位置的尺寸。
6	选择垂直螺栓组位置的尺寸测量方式。顶部：从次零件的上边缘到最上方的螺栓。中间：从螺栓的中心线到次零件的中心线。下面：从次零件的下边缘到最下方的螺栓。

螺栓的交错排列


选项	描述
	默认值不交错自动默认值可更改此选项。
	不交错
	交错类型 1
	交错类型 2
	交错类型 3
	交错类型 4

螺栓基本属性


选项	描述	默认值
螺栓尺寸	螺栓直径。	可用尺寸在螺栓构件目录中定义。
螺栓标准	组件中使用的螺栓标准。	可用标准在螺栓构件目录中定义。
容许误差	螺栓和孔之间的间隙。
垫板中的螺纹	定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。这在使用全螺纹螺栓时无影响。	`是`
工地/工厂	应安装螺栓的位置。	`工地`

槽孔

您可以定义槽孔、扩大孔或内螺纹孔。


选项	描述	默认值
1	槽孔的垂直尺寸。	`0`，其结果为圆孔。
2	槽孔的水平尺寸或扩大孔的容许误差。	`0`，其结果为圆孔。
孔类型	开槽创建槽孔。扩大创建扩大孔。无孔将不创建孔。内螺纹创建内螺纹孔。
旋转槽	当孔类型为开槽时，此选项旋转槽孔。
开槽于	在其中创建槽孔的零件。选项取决于所述的组件。
