端板(101)
端板(101) 使用端板将梁连接到其他梁或柱。该端板焊接到次梁并栓接到主零件（梁或柱）。
已创建的组件
-
端板
-
螺栓
-
焊缝
-
切割
适用于
|
情形 |
描述 |
|---|---|
|
|
使用螺栓连接端板的梁到梁连接。 |
|
|
使用螺栓连接端板的梁到柱连接。 |
选择顺序
-
选择主零件（梁或柱）。
-
选择次零件（梁）。
选择次梁后会自动创建该节点。
部件检索表
|
零件 |
|
|---|---|
|
1 |
端板 |
“图形”选项卡
使用图形选项卡可控制端板的位置。
端板的位置
|
描述 |
默认值 |
|
|---|---|---|
|
1 |
主零件和端板之间的间隙。 |
2 mm |
|
2 |
端板边缘到次零件翼缘之间的距离。 |
“端板”选项卡
使用端板选项卡可控制端板的属性。
板
|
零件 |
描述 |
|---|---|
|
端板 |
定义端板的厚度和高度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
| 选项 | 描述 |
|---|---|
|
端板边缘类型 |
定义端板的切割方式。默认为冷弯/锯 。 |
|
适应次零件倾斜 |
选择是否将端板与次零件倾斜对齐。 |
槽口选项卡
使用槽口选项卡可创建次梁的槽口并控制槽口属性。
BCSA 槽口默认值
定义是否根据英国建筑钢结构协会 (BCSA) 规范创建槽口。
|
选项 |
描述 |
|---|---|
|
默认值 |
槽口尺寸。 |
|
是 |
为简单的梁到梁节点创建 50 mm 的槽口。 |
|
否 |
使用此槽口选项卡上的选项定义槽口尺寸。 |
槽口尺寸
如果已经将 BCSA 槽口默认值选项设置为否，请定义槽口的顶部和底部尺寸。
|
描述 |
|
|---|---|
|
1 |
垂直槽口尺寸。 |
|
2 |
水平槽口尺寸。 |
槽口形状
定义次梁的顶部和底部的槽口形状。
|
选项 |
选项 |
描述 |
|---|---|---|
|
|
|
默认值 在次梁的顶部或底部创建方形槽口。 自动默认值可更改此选项。 |
|
|
|
不开槽 |
|
|
|
在次梁的顶部或底部创建方形槽口。 定义槽口尺寸。在一个具有倾斜次梁的梁到梁节点，会按图片中所示测量深度。
|
|
|
|
在次零件的两侧创建槽口。 定义槽口尺寸。 |
|
|
|
在次梁的两侧创建带切角的槽口。 定义切角的尺寸。 |
|
|
|
创建条带。 定义条带的长度。翼缘会被完全切掉。 |
|
|
|
创建特殊类型的方形槽口。 定义槽口尺寸。槽口垂直于次梁。没有长度或深度的默认值。 |
开槽边
定义在次梁上的哪一侧创建槽口。您可以同时为次梁的顶部和底部定义开槽边。
|
选项 |
描述 |
|---|---|
|
|
默认值 在两侧创建槽口。 自动默认值可更改此选项。 |
|
|
在两侧创建槽口。 |
|
|
在左侧创建槽口。 |
|
|
在右侧创建槽口。 |
“螺栓”选项卡
使用螺栓选项卡可控制螺栓属性。

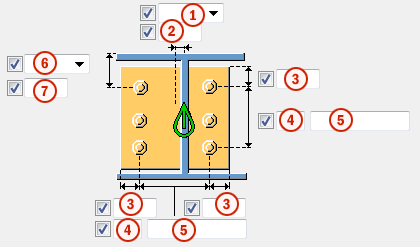

螺栓组尺寸
|
描述 |
|
|---|---|
|
1 |
选择水平螺栓组位置的尺寸测量方式。
|
|
2 |
水平螺栓组位置的尺寸。 |
|
3 |
螺栓边距。 边距指螺栓中心到零件边缘的距离。 |
|
4 |
螺栓的数量。 |
|
5 |
螺栓间距。 请使用空格分隔螺栓间距值。为螺栓间的每个间距输入一个值。例如，如果有 3 个螺栓，则输入 2 个值。 |
|
6 |
选择垂直螺栓组位置的尺寸测量方式。
|
|
7 |
垂直螺栓组位置的尺寸。 |
螺栓的交错排列
|
选项 |
描述 |
|---|---|
|
|
默认值 不交错 自动默认值可更改此选项。 |
|
|
不交错 |
|
|
交错类型 1 |
|
|
交错类型 2 |
|
|
交错类型 3 |
|
|
交错类型 4 |
螺栓基本属性
|
选项 |
描述 |
默认值 |
|---|---|---|
|
螺栓尺寸 |
螺栓直径。 |
可用尺寸在螺栓构件目录中定义。 |
|
螺栓标准 |
组件中使用的螺栓标准。 |
可用标准在螺栓构件目录中定义。 |
|
容许误差 |
螺栓和孔之间的间隙。 |
|
|
垫板中的螺纹 |
定义在使用带螺杆的螺栓时，螺纹是否可以位于栓接的零件的内部。 这在使用全螺纹螺栓时无影响。 |
是 |
|
工地/工厂 |
应安装螺栓的位置。 |
工地 |
评注
您可以定义一个注释。
槽孔
您可以定义槽孔、扩大孔或内螺纹孔。
|
选项 |
描述 |
默认值 |
|---|---|---|
|
1 |
槽孔的垂直尺寸。 |
0，其结果为圆孔。 |
|
2 |
槽孔的水平尺寸或扩大孔的容许误差。 |
0，其结果为圆孔。 |
|
孔类型 |
开槽创建槽孔。 扩大创建扩大孔。 无孔将不创建孔。 内螺纹创建内螺纹孔。 |
|
|
旋转槽 |
当孔类型为开槽时，此选项旋转槽孔。 |
|
|
开槽于 |
在其中创建槽孔的零件。选项取决于所述的组件。 |
螺栓构件
选中的复选框定义螺栓构件中使用的组件对象（螺栓、垫片和螺母）。
如果您只想创建一个孔，请清除所有复选框。
要修改现有组件中的螺栓构件，请选中修改的效果复选框，然后单击修改。
增加螺栓长度
定义螺栓长度增加的量。例如，当涂装需要增加螺栓长度时，可使用此选项。
