等级

定义如何在分析中处理零件。

选择的等级定义了可用的分析属性。例如，板与柱具有不同的属性。

过滤

（刚性膜属性）

仅在等级为压型板 - 刚性膜或板 - 刚性膜时可用。

定义为刚性膜过滤对象时使用的过滤器。

属于匹配过滤的零件的节点将会连接到刚性膜。例如，您可以使用柱过滤仅将柱节点连接到刚性膜。

组合截面模式

指示零件在由一个主零件和一个或多个次零件构成的组合截面中的作用。在分析中，将次零件合并到主零件。

选项包括：

• 自动

• 不是组合截面的一部分

  从组合截面中拆分该零件。

• 组合截面的主要部分

  始终用于定义组合截面的主零件。

• 组合截面的次要部分

• 梁组合截面的次要部分

  定义当组合截面的主要部分是梁时，该零件是组合截面的一部分。

• 柱组合截面的次要部分

  定义当组合截面的主要部分是柱时，该零件是组合截面的一部分。

设计组

定义零件所属的设计组，用于优化用途。

自动更新

定义是否根据物理模型的变化更新分析零件。

选项包括：

• 是 - 考虑物理模型变化

• 否 - 忽略物理模型变化

起点或末端

定义结束条件的哪些预定义或用户定义组合用于零件起始端或末端。

以下是预定义的选项：

（Tekla Structural Designer 中未提供）

（Tekla Structural Designer 中未提供）

它们会自动设置支撑条件和自由度。

您可以根据需求修改预定义组合。修改时，Tekla Structures 会使用下面的选项来指示：

支撑条件

Tekla Structural Designer 中未提供。

定义支撑条件。

选项包括：

• 连接



  零件末端连接到中间分析节点（另一个零件）。

  指示节点的自由度。

• 支撑



  零件末端是上部结构的最终支撑（例如框架中的柱脚）。

  指示支撑的自由度。

旋转

仅在支撑条件为支撑时可用。

定义是否旋转支撑。

选项包括：

• 不旋转

• 旋转

如果选择旋转，可以定义绕局部 x 或 y 轴旋转，也可以通过单击按当前工作平面设置旋转，设置为按当前工作平面旋转。

Ux

Uy

Uz

定义全局 x、y 和 z 方向上的平移自由度（位移）。

选项包括：

• 自由

• 固定

• 弹性

如果选择弹性，请输入平移弹性常数。单位取决于文件菜单 > 设置 > 选项 > 单位和精度中的设置。

Rx

Ry

Rz

定义全局 x、y 和 z 方向上的旋转自由度（旋转）。

选项包括：

• 铰接

• 固定

• 弹性

• 部分释放

如果选择弹性，请输入旋转弹性常数。单位取决于文件菜单 > 设置 > 选项 > 单位和精度中的设置。

使用部分释放指定连接度是否介于固接和铰接之间。输入一个介于 0（固接）和 1（铰接）之间的值。

混合梁

定义合成的是：

• 非混合梁

• 混合梁

• 自动混合梁

材料

定义板的材料。

厚度

定义板的厚度。

有效板宽

定义是自动计算有效板宽还是基于您输入的值计算有效板宽。

您可以为梁的左右侧定义不同的值。

系统会自动计算跨度长度值。

跨度

定义零件承受哪些方向的荷载。

选项包括：

• 单跨度板承受主轴方向的荷载。与跨度方向平行的梁或柱不连接到零件，不承受来自零件的荷载。

• 双跨度零件承受沿主轴以及次轴方向的荷载。两个方向上的梁或柱都将承受来自零件的荷载。

主轴方向

使用以下方法之一定义主轴的方向：

• 在框（x、y 或 z）中输入 1，表示平行于主轴方向。

• 在多个框中输入值，可定义方向矢量的分量。

• 单击平行于零件，然后在模型中选择平行于此方向的零件。

• 单击垂直于零件，然后在模型中选择垂直于此方向的零件。

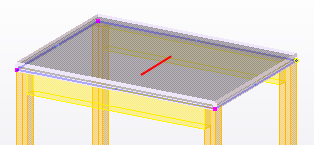

要在模型视图中检查选定零件的主要跨度方向，请单击在选中杆件上显示方向。Tekla Structures 会使用红色线指示主要方向。

生成自重荷载

分析模型包含零件重量（例如楼层板）作为荷载，即使零件未以其他方式包含在分析模型中也是如此。

如果分析模型中包括该零件，则也包含其自重。选项否只适用于分析等级忽略和刚性膜。

附加荷载的列表框

输入板活荷载或附加自重（平展、服务），使用三个具有荷载组名称和大小的附加荷载。这些荷载的方向遵循它们所属荷载组的方向。

零件名称

使用此过滤器可确保将板的面荷载转移到正确的零件，例如支撑板的梁。通常，您可以输入梁名称作为过滤器值。

使用连续结构荷载分配

用于将大部分荷载分配给连续结构上的中间支撑。

轴

定义分析零件相对于相应物理零件的位置。

零件分析轴的位置定义零件与其他零件相交的位置以及 Tekla Structures 在分析模型中创建节点的位置。

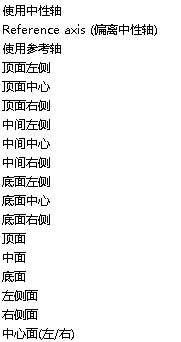

选项包括：

如果选择中性轴，Tekla Structures 会在创建节点时考虑零件位置和末端偏移。如果选择参考轴选项中的任何一个，Tekla Structures 将在零件参考点处创建节点。

保持轴位置

定义轴位置是否随物理模型中的更改而更改。

选项包括：

• 无

  当捕捉到附近对象的末端位置时，轴可以自由移动。此选项适用于次构件。

• 部分 - 保持在主方向

  轴可以部分自由移动，但构件在零件截面的主（较强）方向不移动。

• 部分 - 保持在次方向

  轴可以部分自由移动，但构件在零件截面的次（较弱）方向不移动。

• 是

  轴不移动，但末端位置可以沿轴移动（因而延长或减短构件）。

• 是 - 也保持末端位置

  构件的轴和末端位置不变。

连通性

定义构件是否通过刚性连接捕捉或连接到其他构件。

选项包括：

• 自动

  构件通过刚性连接捕捉或连接到其他构件。

• 手动

  构件不通过刚性连接捕捉或连接到其他构件。只有在构件位置与其他构件精确匹配时，才会创建与其他构件的自动连接。

轴修改量 X

轴修改量 Y

轴修改量 Z

定义构件位置是绑定到总体坐标、轴线，还是不绑定到二者上。

选项包括：

• 无

  不绑定构件位置。

• 固定坐标

  构件位置绑定到您在 X、Y 或 Z 框中输入的坐标。

• 最近轴线

  该构件绑定到最近轴线（捕捉区域为 1000 mm）。

偏移

用于在全局 x、y 和 z 方向上移动分析零件。

纵向偏移模式

定义是否从物理零件属性使用物理零件的纵向末端偏移 Dx。

选项包括：

• 不考虑偏移

• 仅考虑延长

• 一直考虑偏移

起点偏移

末端偏移

计算偏移以考虑构件末端的纵向偏心（导致弯矩）。

这些偏移对分析模型的拓扑没有影响。偏移值仅作为构件属性传递给分析。

恢复截面名称

从截面目录中选择一个截面。如果您使用的分析应用程序支持该功能，则您可以在零件的起点和末端使用不同的分析截面。

要在零件的末端使用不同的截面，请输入由管道字符分隔的两个截面，例如：HEA120|HEA140

如果零件是分析模型中的组合截面，则可在此输入组合截面的名称。可输入任何名称，但如果该名称与现有目录截面名相同，则该截面的物理属性将与目录截面属性相同。

曲梁模式

定义将梁作为曲梁还是直段进行分析。

选项包括：

• 使用模型默认值

• 使用弯曲构件

• 拆分成直的分段

如果您选择使用模型默认值，Tekla Structures 会使用从分析模型属性对话框中的曲梁列表选择的选项。

使用文件菜单 > 设置 > 高级选项 > 分析和设计中的高级选项 XS_​AD_​CURVED_​BEAM_​SPLIT_​ACCURACY_​MM 定义直段接近曲梁的程度。

拆分点数量

用于创建附加节点或将梁作为直段进行分析（例如曲梁）。

输入节点数量。

拆分距离

要在构件上定义附加节点，请输入零件起始点到该节点的距离。

输入距离，以空格分隔，例如：

1000 1500 3000

钢筋起始编号

定义分析钢筋的起始编号。

构件起始编号

定义分析构件的起始编号。

元素类型

元素的形状。

局部 XY 旋转

定义局部 xy 平面的旋转。

元素大小

x 和 y：零件在板的局部 x 和 y 方向上的大概尺寸。对于三角形零件，则是各零件边界框的大概尺寸。

孔：开孔周围零件的大概尺寸。

区域起始编号

定义板的起始编号。

简单区域（忽略切割等）

选择是可创建较简单的板分析模型，其中不考虑切割和开孔。

考虑最小的孔尺寸

用于在分析中忽略板上的小开孔。

输入开孔周围边框的尺寸。

支撑

Tekla Structural Designer 中未提供。

用于定义压型板、混凝土板或混凝土面板的支撑。

您可以对面板的底部边缘、板的所有边缘节点或梁的所有节点创建支撑。对面板来说，底部边缘可以倾斜。

选项包括：

• 无

  不创建支撑。

• 简单 (传递)

  只有平移是固定的。

• 完全

  平移和旋转都是固定的。
