自动连接和自动默认规则

您可以为工程和公司创建自己的默认自动连接和自动默认规则。通过定义规则,您可以使用自动连接和自动默认设置精确地选择节点和节点属性。

通用规则

  • 截面名是型材目录中的名称。

  • 截面类型

    • I = 1

    • L = 2

    • Z = 3

    • U = 4

    • 板 = 5

    • 圆钢 = 6

    • 管 = 7

    • 方管 = 8

    • C = 9

    • T = 10

    • ZZ = 15

    • CC = 16

    • CW = 17

    • 多边形板 = 51

  • 次零件数量

  • 主零件数量

  • 材质名

定位规则

根据梁的相对角度,节点可以被分为倾斜、偏斜或斜面。角度值可以介于 - 90 和 90 度之间。

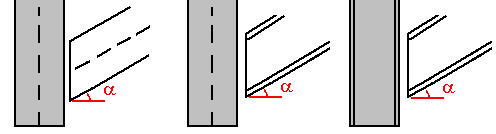

  • 倾斜角(相对于主零件的横截面)

    次零件的纵轴沿着主零件纵轴的倾斜方向。

  • 偏斜角(相对主零件的纵轴)

    次零件的纵轴根据主零件横截面而偏斜。该角度是次零件的纵轴与主零件 Z 或 Y 轴之间的角度中较小的一个。

  • 斜面角度

    适用于旋转的次零件

尺寸规则

  • 截面深度
  • 腹板深度

    对于具有上翼缘和下翼缘的截面,腹板深度为:h-t1-t2-2*r1

    或者,如果 t2 为零:h-2*t-2*r1

    对于具有一个翼缘的截面,则腹板深度为 h-t-r1-r2

  • 腹板厚度
  • 翼缘厚度

力和强度

  • 剪力
  • 轴力
  • 弯矩
