带加劲肋的焊接柱 (128)
创建到柱节点的焊接梁。默认情况下，将在次梁翼缘和腹板中创建必要的槽口。次梁可以是水平或倾斜的。位于柱腹板对侧的加劲肋板是可选的。
已创建的组件
-
加劲肋（可选）
-
衬垫板（可选）
-
腹板加劲肋（可选）
-
螺栓
-
焊缝
-
切割
适用于
|
情形 |
描述 |
|---|---|
|
|
通过焊接预加工和加劲肋选项焊接到柱。 |
选择顺序
- 选择主零件（柱）。
- 选择次零件（梁）。
选择次零件后自动创建该节点。
图片选项卡

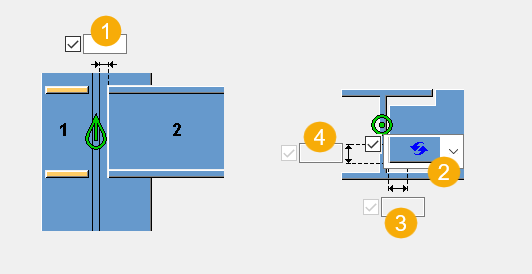

使用图片选项卡可控制次梁末端切割的间隙和形状。
尺寸
| 描述 | 默认值 | |
|---|---|---|
| 1 |
次梁的切割点。切割点定义为主零件和次零件之间的间隙。 |
General/gap (0.0625”) 2 mm |
| 2 |
折角类型。 选项：无、线、开口或弧。 |
无折角 |
| 3 |
次翼缘折角的宽度。 |
等于主零件截面的角部半径。 |
| 4 |
次翼缘折角的高度。 |
等于主零件截面的角部半径。 |
注：
此信息仅与美国英制环境相关。GENERAL 默认值可以在系统文件夹的 joints.def 文件中找到，并可以根据需要进行修改。
加劲肋选项卡
使用加劲肋选项卡可控制加劲肋板的尺寸、方向、位置和类型。
加劲肋板的尺寸
| 零件 | 描述 |
|---|---|
| 顶端 NS | 定义顶部近侧加劲肋的厚度、宽度和高度。 |
| 顶端FS | 定义顶部远侧加劲肋的厚度、宽度和高度。 |
| 底部NS | 定义底部近侧加劲肋的厚度、宽度和高度。 |
| 底部FS | 定义底部远侧加劲肋的厚度、宽度和高度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
加劲肋方向
|
选项 |
描述 |
|---|---|
|
|
默认值 加劲肋与次零件平行。 自动默认值可更改此选项。 |
|
|
加劲肋与次零件平行。 |
|
|
加劲肋与主零件垂直。 |
创建加劲肋
|
选项 |
描述 |
|---|---|
|
|
默认值 创建加劲肋。 自动默认值可更改此选项。 |
|
|
自动 必要时创建加劲肋。 |
|
|
不创建加劲肋。 |
|
|
创建加劲肋。 |
加劲肋形状
|
选项 |
描述 |
|---|---|
|
|
默认值 带线切角的加劲肋板 自动默认值可更改此选项。 |
|
|
自动 带线切角的加劲肋板 |
|
|
方加劲肋板 加劲肋板，为主零件腹板圆弧留出间隙 |
|
|
带线切角的加劲肋板 |
加劲肋位置
|
描述 |
|
|---|---|
|
1 |
加劲肋和梁腹板边缘之间的间隙尺寸。 |
|
2 |
顶端近侧加劲肋和梁翼缘边缘之间的间隙尺寸。 |
|
3 |
底端近侧加劲肋和梁翼缘边缘之间的间隙尺寸。 |
|
4 |
底端远侧加劲肋和梁翼缘边缘之间的间隙尺寸。 |
|
5 |
顶端远侧加劲肋和梁翼缘边缘之间的间隙尺寸。 |

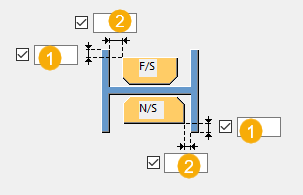

加劲肋间隙
|
描述 |
|
|---|---|
|
1 |
翼缘边缘与加劲肋边缘之间的距离。 |
|
2 |
翼缘和加劲肋之间的间隙尺寸。 |
折角尺寸
|
描述 |
默认值 |
|
|---|---|---|
|
1 |
折角的垂直尺寸。 |
10 mm |
|
2 |
折角的水平尺寸。 |
10 mm |
折角类型
|
选项 |
描述 |
|---|---|
|
|
默认。 线折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 |
|
|
凸弧折角 |
|
|
凹弧折角 |
梁切割选项卡
使用梁切割选项卡可控制焊接衬垫板、焊接出入孔、梁端预加工和翼缘切割。
焊接衬垫板
| 选项 |
描述 |
|---|---|
|
焊接衬垫板 |
焊接衬垫板的厚度和宽度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
焊接出入孔尺寸
|
描述 |
|
|---|---|
|
1 |
次零件上翼缘与主零件之间的间隙。 |
|
2 |
顶部和底部焊接出入孔的垂直尺寸。 |
|
3 |
顶部和底部焊接出入孔的水平尺寸。 |
|
4 |
次零件腹板与主零件之间的间隙。 Tekla Structures 会将您在此处输入的值添加到您在图形选项卡上输入的间隙。 |
|
5 |
次零件下翼缘与主零件之间的间隙。 Tekla Structures 会将您在此处输入的值添加到您在图形选项卡上输入的间隙。 |
焊接出入孔
|
选项 |
描述 |
默认值 |
|---|---|---|
|
|
默认值 圆形焊接出入孔 自动默认值可更改此选项。 |
|
|
|
圆形焊接出入孔 |
|
|
|
方形焊接出入孔 |
|
|
|
斜形焊接出入孔 |
|
|
|
圆形焊接出入孔，其半径可以在 |
|
|
|
延长的锥形焊接出入孔，其半径和尺寸可以在 |
|
|
|
锥形焊接出入孔，其半径可以在 大写的 R 定义大半径（高度）。 小写的 r 定义小半径。 |
R = 35 r = 10 |
中定义
和
中定义
梁端预加工
|
选项 |
描述 |
|---|---|
|
|
默认值 上翼缘和下翼缘为预加工的。 自动默认值可更改此选项。 |
|
|
自动 上翼缘和下翼缘为预加工的。 |
|
|
梁端未预加工。 |
|
|
上翼缘和下翼缘为预加工的。 |
翼缘切割
|
上翼缘选项 |
下翼缘选项 |
描述 |
|---|---|---|
|
|
|
默认值 不切割翼缘。 自动默认值可更改此选项。 |
|
|
|
不切割翼缘。 |
|
|
|
切割翼缘。 |
焊接衬垫板
|
顶部衬垫板选项 |
底部衬垫板选项 |
描述 |
|---|---|---|
|
|
|
默认值 在翼缘内部创建衬垫板。 自动默认值可更改此选项。 |
|
|
|
不创建衬垫板。 |
|
|
|
在翼缘内部创建衬垫板。 |
|
|
|
在翼缘外部创建衬垫板。 |
焊接衬垫板长度
在选项下面的框中输入焊接衬垫板的长度。
|
选项 |
描述 |
|---|---|
|
|
默认值 衬垫板的绝对长度 自动默认值可更改此选项。 |
|
|
衬垫板的绝对长度 |
|
|
超出翼缘边缘的外部延伸 |
焊接衬垫板位置
|
选项 |
描述 |
|---|---|
|
|
输入一个正值或负值以相对于翼缘末端移动衬垫板前端。 |
构件类型
定义焊接衬垫板焊缝的位置。如果您选择工厂选项，Tekla Structures 将在构件中包括衬垫板。
槽口选项卡
使用槽口选项卡可自动创建次梁的槽口并控制槽口属性。槽口选项卡包括两个部分：自动属性（顶面截面）和手动属性（底面截面）。自动开槽属性和手动开槽属性各自独立工作。
自动开槽
自动开槽选项同时影响上翼缘和下翼缘。
槽口形状
选择槽口形状时会打开自动开槽。
|
选项 |
描述 |
|---|---|
|
|
默认值 创建次梁的槽口。 自动默认值可更改此选项。 |
|
|
创建次梁的槽口。切割在主梁腹板上为方形。 |
|
|
创建次梁的槽口。切割在次梁腹板上为方形。 |
|
|
创建次梁的槽口。垂直切割在主梁上为方形，水平切割在次梁上为方形。 |
|
|
关闭自动开槽。 |
槽口尺寸
|
选项 |
描述 |
|---|---|
|
|
默认值 槽口尺寸是从主梁翼缘边缘和主梁上翼缘下方测量的。 自动默认值可更改此选项。 |
|
|
槽口尺寸是从主梁翼缘边缘和主梁上翼缘下方测量的。 |
|
|
槽口尺寸是从主梁中心线和主梁上翼缘测量的。 |
输入切割的水平值和垂直值。
翼缘切割形状
|
选项 |
描述 |
|---|---|
|
|
默认值 平行于主梁切割次梁翼缘。 自动默认值可更改此选项。 |
|
|
平行于主梁切割次梁翼缘。 |
|
|
方形切割次梁翼缘。 |
槽口尺寸舍入
可使用“槽口尺寸舍入”选项定义是否向上舍入槽口尺寸。即使已将尺寸舍入设置为激活，也只会在必要时才向上舍入尺寸。
|
选项 |
描述 |
|---|---|
|
|
默认值 不舍入槽口尺寸。 自动默认值可更改此选项。 |
|
|
不舍入槽口尺寸。 |
|
|
舍入槽口尺寸。 输入水平和垂直舍入值。 |
尺寸向上舍入到与所输入值最接近的倍数。例如，如果实际尺寸为 51，您输入的向上舍入值为 10，则尺寸向上舍入到 60。
槽口位置
|
选项 |
描述 |
|---|---|
|
|
默认值 在主梁翼缘下面创建切割。 自动默认值可更改此选项。 |
|
|
在主梁翼缘下面创建切割。 |
|
|
在主梁翼缘上面创建切割。 |
槽口折角
|
选项 |
描述 |
|---|---|
|
|
默认值 槽口不折角。 自动默认值可更改此选项。 |
|
|
槽口不折角。 |
|
|
创建带线折角的槽口。 |
|
|
根据您输入的半径对槽口进行折角。 |
输入折角的半径。
手工槽口
当某个不属于该节点的零件与次梁发生碰撞时，可以使用手动开槽。在使用手动开槽时，节点将使用您在槽口选项卡的字段中输入的值来创建切割。您可以对上翼缘和下翼缘使用不同的值。
翼缘槽口侧
翼缘槽口侧定义在梁的哪一侧创建槽口。
|
选项 |
描述 |
|---|---|
|
|
默认值 在翼缘的两侧创建槽口。 自动默认值可更改此选项。 |
|
|
自动 在翼缘的两侧创建槽口。 |
|
|
在翼缘的两侧创建槽口。 |
|
|
在翼缘的近侧创建槽口。 |
|
|
在翼缘的远侧创建槽口。 |
翼缘槽口形状
翼缘槽口形状定义梁翼缘中的槽口形状。
|
选项 |
描述 |
|---|---|
|
|
默认值 整个次梁翼缘将切割到您定义的深度。 自动默认值可更改此选项。 |
|
|
自动 整个次梁翼缘将切割到您定义的深度。槽口的默认深度是次翼缘厚度的两倍。切割始终贯穿次翼缘的整个宽度。 |
|
|
在翼缘中创建折角。 如果不输入水平尺寸，则会创建 45 度的折角。 |
|
|
除非您在 1 和 2 字段中输入值，否则将使用默认值对翼缘创建切割。 |
|
|
不切割翼缘。 |
|
|
根据字段 1 中的值对翼缘创建切割，使翼缘与腹板对齐。 |
|
|
根据 1 和 2 字段中的值对翼缘创建切割。 |
翼缘槽口深度
|
选项 |
描述 |
|---|---|
|
|
默认值 翼缘槽口深度。 自动默认值可更改此选项。 |
|
|
翼缘槽口深度。 |
|
|
用次梁腹板中心线到槽口边缘的尺寸规定的翼缘槽口深度。 |
输入翼缘槽口深度值。
切割尺寸
|
描述 |
默认值 |
|
|---|---|---|
|
1 |
水平翼缘切割的尺寸。 |
10 mm |
|
2 |
垂直翼缘切割的尺寸。 |
槽口边缘与梁翼缘之间的间隙等于主零件腹板的圆弧值。槽口高度向上舍入为最接近的 5 mm。 |
加劲肋选项卡
使用加劲肋选项卡可创建加劲肋以加强主零件的腹板。
腹板
| 选项 |
说明 |
|---|---|
|
腹板 |
腹板的厚度和高度。 |
|
选项 |
说明 |
默认 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材质 |
材料等级。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
在图纸和报告中显示的名称。 |
加劲肋
|
选项 |
描述 |
|---|---|
|
|
默认值 在两侧创建加劲肋。 自动默认值可更改此选项。 |
|
|
不创建加劲肋。 |
|
|
在近侧创建加劲肋。 |
|
|
在远侧创建加劲肋。 |
加劲板边缘形状
|
选项 |
说明 |
|---|---|
|
|
默认 斜双板 自动默认可更改此选项。 |
|
|
斜双板 在 |
|
|
方形双板 |
中输入角度
加劲板切割
| 选项 | 描述 |
|---|---|
|
|
默认 不切割加劲板。 自动默认可更改此选项。 |
|
|
不切割加劲板。 |
|
|
会在连接主零件腹板和翼缘的区域切割加劲板。 |

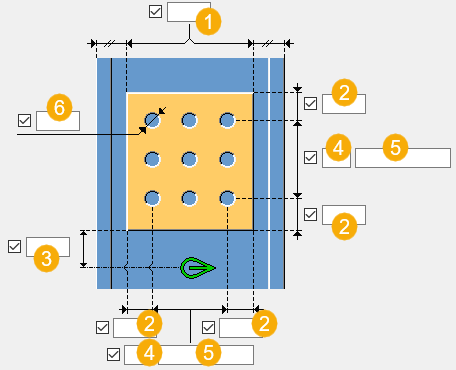

通用设置
|
描述 |
|
|---|---|
|
1 |
柱翼缘的边距。 |
|
2 |
加劲肋边距。 边距指孔中心到零件边缘的距离。 |
|
3 |
加劲肋与次零件底部之间的边距。 |
|
4 |
洞数量。 |
|
5 |
孔间距。 请使用空格分隔孔间距值。为孔间的每个间距输入一个值。例如，如果有 3 个孔，则输入 2 个值。 |
|
6 |
孔直径。 |
焊缝孔尺寸
|
1 |
槽口长度。 |
|
2 |
槽口宽度。 |
通用性选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
