Tekla Structures

工程状态可视化

使用工程状态可视化工具可查看特定时段内模型对象的状态。

例如,您可以使用工程状态可视化显示使用各种颜色的零件组的安装时间表,还可以标识计划在特定时间段内制造的零件。

创建工程状态可视化设置前,需要定义一些颜色和透明度设置,这些设置根据日期规则选取对象组。

您也可以使用任务管理器为零件和构件定义任务。之后,工程状态可视化可以基于这些任务

创建可视化

创建可视化设置可以查看特定时段内模型对象的工程状态。

  1. 管理选项卡上,单击工程状态以打开工程状态可视化对话框。
  2. 修改可视化设置。
    1. 对象表示列表中,选择一个预定义的对象表示设置。
    2. 定义时间刻度滑块的开始日期和结束日期。
    3. 定义时间步长的长度。
  3. 选中自动刷新视图复选框。
  4. 另存为按钮旁边的框中输入唯一名称。
  5. 单击另存为保存可视化设置。
  6. 要查看模型中的可视化设置,请单击步长按钮。

将可视化设置复制到另一个模型

您可以将工程状态可视化设置复制到另一个模型。可视化设置位于模型的 \attributes 文件夹中,它们的文件扩展名为 .4d

  1. 在模型的 \attributes 文件夹中,选择要复制的可视化设置。
  2. 选择要将设置复制到的位置。
    • 要使设置在另一个模型中可用,请将设置复制到目标模型的 \attributes 文件夹中。

    • 要使设置在所有模型中可用,请将它们复制到高级选项 XS_PROJECTXS_FIRM 所定义的工程或公司文件夹中。

  3. \attributes、工程和公司文件夹中加入对象表示设置文件 (.rep) 和对象组文件 (.PObjGrp) 的副本以确保所有文件都能正常工作。
  4. 重新启动 Tekla Structures

删除可视化设置

删除使用工程状态可视化工具创建的工程状态可视化设置。

  1. 删除模型的 \attributes 文件夹中的可视化设置文件。

    工程状态可视化设置的文件扩展名为 .4d

  2. 重新启动 Tekla Structures

工程状态可视化示例:可视化工程的安装计划

此示例演示如何使用工程状态可视化工具可视化安装计划。

  1. 使用计划开始时间用户定义的属性定义零件的安装计划。
    1. 双击零件以在属性窗体中打开零件属性。
    2. 单击UDA
    3. 工作流程选项卡上的安装部分,修改计划开始时间用户定义属性的值。

    4. 选中计划开始时间复选框。
    5. 确保清除所有其他复选框。
    6. 选择您要对其使用同一安装日期的所有零件。
      提示:

      为便于选择零件,可为每组零件创建一个单独的选择过滤器

    7. 单击修改(M)
    8. 对模型中的每组零件重复这些步骤。

      可以为每组零件使用不同的安装日期。

  2. 创建一个对象组来定义在可视化过程中在模型中显示哪些对象,从而选择要可视化的对象。
    1. 视图选项卡上,单击对象表示以打开对象表示对话框。
    2. 单击对象组...以打开对象组 - 表达对话框。
    3. 创建一个对象组,使其包含计划开始时间用户定义属性早于或等于检查日期的所有对象。

      定义以下设置:

      • 种类列表中,选择对象
      • 属性列表中,选择 PLANNED_START_E
      • 条件列表中,选择早于等于
      • 列表中,选择选择日期...
      • 选择日期对话框中,选择检查日期并单击确认
    4. 另存为按钮旁边的框中,输入组的名称。例如 plan_same_or_before_review_date
    5. 单击另存为

  3. 使用颜色和透明度设置(用于定义可视化过程中对象的显示方式)定义所选对象的颜色和透明度。
    1. 视图选项卡上,单击对象表示以打开对象表示对话框。
    2. 为您在步骤 2 中创建的对象组定义颜色和透明度设置:
      • 单击添加行
      • 对象组列表中,选择您刚创建的对象组。
      • 颜色列表中,选择按等级区分颜色
      • 透明度列表中,选择可见的
    3. 定义另一组颜色和透明度设置,以便在模型中隐藏其余零件:
      • 单击添加行
      • 对象组列表中,选择对象组All
      • 颜色列表中,选择按等级区分颜色
      • 透明度列表中,选择隐藏
    4. 另存为按钮旁边的框中,输入设置的名称。例如 planned_start_erection_date
    5. 单击另存为

  4. 为可视化定义时间段。

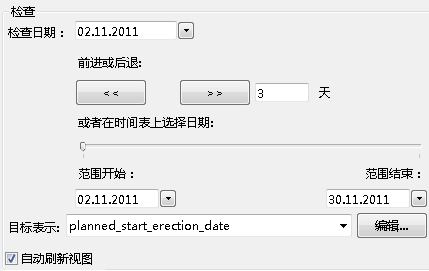

    1. 管理选项卡上,单击工程状态以打开工程状态可视化对话框。
    2. 定义时间步长的长度。
    3. 定义时间刻度滑块的开始日期和结束日期。
    4. 对象表示列表中,选择您在第 3 步中创建的对象表示设置。
    5. 选中自动刷新视图复选框。
    6. 另存为按钮旁边的框中,输入可视化设置的名称。
    7. 单击另存为保存可视化设置。

  5. 使用工程状态可视化工具查看安装计划。
    1. 管理选项卡上,单击工程状态以打开工程状态可视化对话框。
    2. 读取按钮旁边的列表中,选择您在步骤 4 中创建的可视化设置。
    3. 单击读取
    4. 要查看模型中的可视化设置,请单击步长按钮。

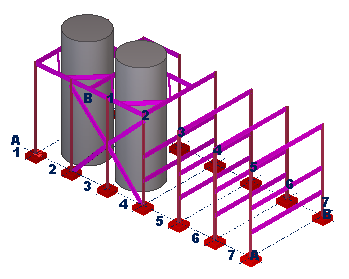

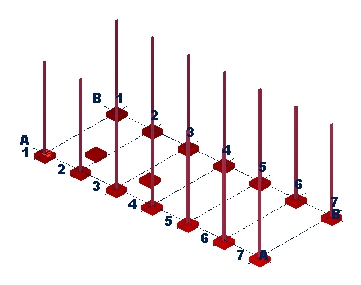

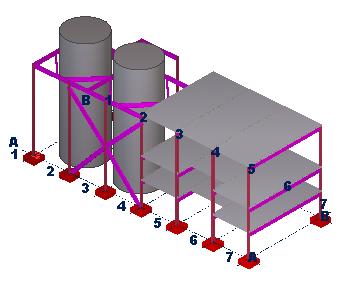

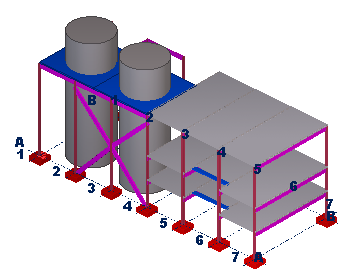

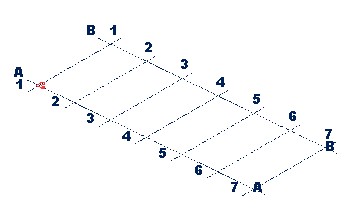

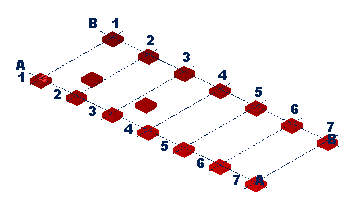

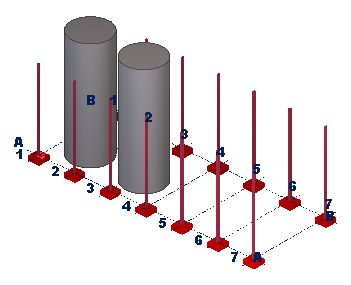

      下图显示您更改检查日期时对象的显示方式:

      检查日期

      可视化

      11 月 2 日

      11 月 5 日

      11 月 8 日

      11 月 11 日

      11 月 14 日

      11 月 17 日

      11 月 20 日
