建筑层次

您可以使用建筑层次在模型中定义位置分解结构。建筑层次有一个默认的层次结构，即工程 > 工地 > 建筑 > 标高 > 空间。您可以通过从参考模型中输入标高和空间，或者直接在模型中创建标高和空间，将其添加到模型中。标高是建筑内指定高度处的水平面。空间是在建筑内提供特定功能的体积。

要创建建筑层次，请将 XS_USE_INTEGRATED_BUILDING_HIERARCHIES 高级选项设置为 TRUE。默认情况下，此高级选项设置为 FALSE。

将此高级选项设置为 TRUE 后，保存模型并重新打开它以应用更改。要打开建筑层次对话框，请转到功能区上的管理选项卡，然后单击建筑层次。

已定义的建筑层次和层次中的对象位置对于模型的所有用户通用。使用 Tekla Model Sharing 时会共享建筑层次。

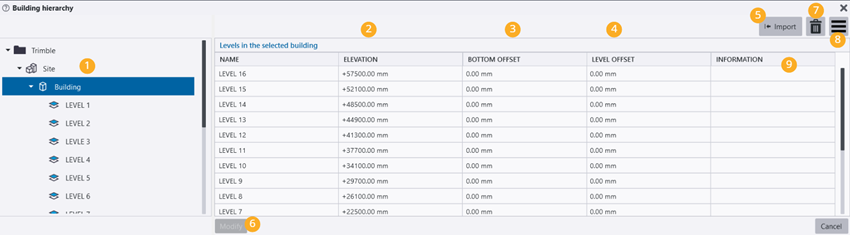

如何使用建筑层次对话框


	描述
1	默认的层次结构是工程 > 工地 > 建筑 > 标高 > 空间。您可以在文件 > 工程属性中定义工程的名称。您可以在建筑层次对话框的表格中修改站点、建筑物、级别和间距的名称和属性。当您在层次结构树结构中选择项目时，该站点将显示在表格中。当您在层次结构树结构中选择站点时，该建筑将显示在表格中。您可以在层次中拥有一个建筑物。建筑有一个或多个标高。当你在层次结构中选择建筑物时，选定建筑物中的级别将显示在表格中。标高是指定高度处的水平面。标高高度在多数情况下由建筑师定义，并且通常会定义终止楼板标高。层在 IFC 中表示为建筑层。当您在层次结构树结构中选择一个级别时，将显示选定级别的间距。空间是在建筑内提供某些功能（如房间）的体积。空间会自动分配到其下方最近的标高。如果模型中有未分配的间距，它们将显示在层次结构中的单独文件夹中。
2	定义标高高度。
3	系统将根据模型中的高度将模型对象分配到标高。使用底面偏移来定义标高以下的一定距离。在所定义距离内的对象会分配到定义距离起始处的标高。默认情况下，对象会自动分配到其下最近的标高。
4	标高偏移定义设计标高。对于钢材结构，这通常是钢材顶部 (TOS)。
5	打开输入建筑层次对话框以从参考模型导入建筑层次结构。
6	单击修改以修改您在表格中编辑了其属性的对象。
7	从表格中删除选定的标高和空间。
8	选择在表格中显示哪些列。当您下次打开建筑层次对话框时可使用选择的列。
9	如果需要，输入有关标高的附加信息。

从参考模型中输入标高和空间

您可以从参考模型中输入标高和空间。如果建筑层次对话框中已有标高和空间，它们将被您输入的标高和空间所替代。

如果要从中输入标高和空间的参考模型已经在您的模型中，请转到步骤 4。

要将参考模型插入模型，请单击文件 > 输入 > 插入参考模型。
在添加模型对话框中，单击浏览从列表中选择参考模型。
单击添加模型。
在功能区上，单击管理 > 建筑层次以打开建筑层次对话框。
在建筑层次对话框中，单击输入按钮。
选择要从中输入标高和空间的参考模型。

您可以在参考模型名称框中输入字符，以获取包含输入字符的可用参考模型列表。或者，您可以从参考模型侧窗体或模型中选择模型。如果您从模型中选择，请确保选择参考模型选择开关激活。

您选择的参考模型的名称显示在参考模型名称框中。
选择从建筑层次中输入的最低标高，可以是标高也可以是空间。
单击输入。

如果模型已经有建筑层次，Tekla Structures 会显示一个关于替代现有层次的对话框。

如果您单击替代，标高和间距会按如下方式替代：
- 如果您在从建筑层次中输入的最低层次中选择了标高，标高将会替换成导入的标高。
- 如果您在从建筑层次中输入的最低层次中选择了空间，则标高和间距都将替换为导入的标高和间距。
输入的标高和空间显示在建筑层次对话框中。要让它们在模型中可见，请确保您已在显示设置中选择建筑层次和空间，并单击视图属性 > 显示。

如果在显示设置中曲取消选中建筑层次和空间复选框，并单击修改，模型中仍会显示导入的标高和间距。使用重画视图命令更新视图。

创建标高

标高是建筑内指定高度处的水平面。

在功能区上，单击管理 > 标高。

Tekla Structures 在属性窗体中显示标高属性。
在模型中的标高高度选取一个点，或者在属性窗体中输入高度，然后在属性窗体中单击插入标高按钮。
要创建另一个标高，请选取另一个点。要停止创建标高，请按 Esc。

创建空间

空间是在建筑内提供某些功能（如房间）的体积。空间会自动分配到其下方最近的标高。未分配空间是未分配到任何层的空间。

在功能区上，单击管理 > 空间。

Tekla Structures 在属性窗体中显示空间属性。
选取模型中空间的第一个边界点。
选取空间的第二个边界点。
选取空间的下一个边界点。
单击鼠标中键创建空间。

创建的间距在建筑层次对话框中它们分配到的标高下列出。

管理标高和空间

您可以在建筑层次对话框或属性窗体中管理标高和空间。


目的	操作步骤
修改标高和空间的属性	在建筑层次对话框的表格中或者在属性窗体中，修改标高和空间的属性。修改后的属性以黄色突出显示。单击修改，在模型中应用更改。如果更改某个标高的高度并且该标高已分配有对象，则 Tekla Structures 会显示一个对话框，您需要在其中选择是只移动该标高，还是移动该标高及分配给它的对象。
删除标高或空间	在建筑层次对话框的表格中选择标高或空间，然后单击删除按钮。标高或间距也会从模型中删除。您可以在表格中选择多个标高或间距，然后一次全部删除。
查看构件分配到哪个标高	在模型中查询构件。
在模型中显示和隐藏标高和空间	在视图属性 > 显示中，选中或取消选中建筑层次和空间复选框。
过滤建筑层次对象	使用位置分解结构类别，根据其位置来过滤建筑层次对象。

在所选标高上创建视图

您可以创建在建筑层次对话框或模型中所选标高的模型视图。

在视图选项卡上，单击新视图 > 在所选级别上。
在建筑层次对话框或模型中选择标高。
在在所选标高上创建视图对话框中，定义视图名称并选择视图属性。
选择是否在标高偏移处创建视图。
单击创建。

创建的视图列于视图列表中。在功能区上，转至视图选项卡并单击视图列表。

示例：管理器中的建筑层次

您可以使用管理器查看已定义的建筑层次。

在功能区上，单击管理 > 建筑层次以打开建筑层次对话框。
在管理选项卡上，单击管理器。
在打开的对话框中选择同步以将建筑层次同步到管理器中。

建筑层次以绿色图标显示在类别部分的顶部。

在建筑层次对话框中进行更改时，您需要同步管理器以在管理器中获取更改。
如果需要，您可以在标高中手动进行更改，例如，将构件移动到另一个标高。

在模型中选择构件，然后在管理器中右键单击目标标高并单击移动所选对象命令。同步管理器。

您可以删除手动进行的更改。选择类别，单击并选择管理手动更改。选择用或标记的手动添加对象，右键单击并选择删除手动更改。同步管理器。

注：

当您在模型中使用建筑层次时，如果在 IFC 导出对话框中选择了管理器中的空间层次结构设置，则 IFC 输出将使用建筑层次级别。建筑层次空间不包括在输出中。请注意，在管理器中创建的层次不能同时使用。

要在 IFC 输出中使用在管理器中创建的层次，请将 XS_USE_INTEGRATED_BUILDING_HIERARCHIES 设置为 FALSE。
