在图纸中显示焊缝

Tekla Structures 会将您在模型中创建的焊缝显示为焊缝接合和焊接标记。在图纸中,您可以自动和手动向模型焊缝添加智能标记。您也可以手动添加图纸焊接标记,但这些标记不一定在模型中具有关联的实际焊缝。

如何在图纸中显示焊缝

Tekla Structures 会将您在模型中添加的焊缝显示为焊缝接合和焊接标记。您也可以在打开的图纸中手动添加焊接标记。

焊缝概念

在图纸中,模型焊缝 显示为焊接标记焊缝焊缝接合。可以分别控制焊缝和焊接标记。例如,您可能想要在一张图纸视图中显示焊缝,而在另一张图纸视图中显示焊接标记。

3D 模型焊缝是焊缝在现实中的表示。图纸中的焊缝实体 是焊缝在模型中的表示。焊缝接合 是绘制焊缝实体的焊缝路径的部分。焊缝路径 可以由多个焊缝接合组成。

图纸中会显示以下焊缝的焊缝实体:

  • 对于那些具有实际实体支撑的焊缝类型,焊缝实体会显示在图纸中。没有实际实体支持的焊缝会在模型中显示为六边形占位符,并且在图纸中不会显示焊缝实体。

  • 也支持自定义横截面焊缝

焊缝实体可能显示为轮廓或路径(可能带也可能不带隐藏线)。

在第一个示例中,右侧和中间的焊缝用轮廓和主隐藏线绘制。左侧的焊缝显示焊缝路径和隐藏线:

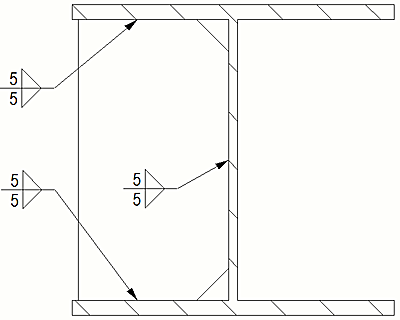

第二个示例是该结构的横截面。左侧和中间的焊缝用轮廓绘制,右侧的焊缝显示路径。已手动添加焊缝尺寸。

焊接标记内的焊缝符号 指示为模型中的模型焊缝定义的焊缝属性,以及为图纸中的图纸焊接标记定义的焊缝属性。下面是图纸中的模型焊缝接合(红色)和模型焊接标记(绿色)的示例。

另请参见:焊缝类型和焊缝类型符号

除了焊缝符号外,焊接标记还包含一条参考线和一个箭头。箭头将参考线连接到一个节点的箭头侧。零件的箭头侧和其他侧 的焊缝可以有不同的焊接属性。

焊缝布置

在将零件焊接在一起时,您可以将焊缝布置在:

  • 仅箭头侧

  • 仅其他侧

  • 箭头及其他侧

下图说明焊缝的基本布置原则。

(1) 线上部分

(2) 线下部分

(3) 焊缝的箭头侧

(4) 焊缝的另一侧

默认情况下,Tekla Structures 按照 ISO 标准在线上放置焊缝。您可以将其更改为线下部分,以符合具有高级选项 XS_AISC_WELD_MARK 的 AISC 标准。

模型焊缝属性

要更改模型焊缝属性,您需要在模型中修改焊缝。当您更新模型时,焊缝对象以及焊缝标记会根据模型更改在图纸中进行更新。在图纸中,您可以修改模型焊缝标记的内容和外观以及模型焊缝对象的可见性、表示和外观。

在零件图、构件图和整体布置图中可以显示焊缝实体。

手动添加图纸焊接标记

您可以在打开的图纸中手动添加焊接标记。Tekla Structures 使用当前图纸焊接标记属性创建手动图纸焊接标记。要添加手动图纸焊接标记,您不需要在图纸中存在模型焊缝。

  1. 在一个打开的图纸中,转到注释选项卡,按住 Shift 并单击焊接标记
  2. 修改图纸焊接标记的内容和外观。
    • 边缘/四边中,指示应只焊接面的一边还是整个周长。
    • 工厂/工地中,指明焊接加工的地点。
    • 跳焊设置为以创建交错断续焊缝,设置为以创建非交错断续焊缝。
    • 上部的线线下部分下输入或选择要包含在焊接标记中的图纸焊接标记属性。

      单击 按钮以复制线下部分线上部分列之间的值。

      单击 按钮以打开/关闭链接。

      链接值时,中间的按钮为蓝色 。这意味着,如果更改任一列中的值,那么另一列中的相应值也会更改。

    • 设置字体和标记背景属性并调整引出线类型和颜色。
    • 要将焊接标记准确放置在您选择的位置并保持在那里,请将放置方式设置为固定自由可以让 Tekla Structures 首先搜索适合焊接标记的位置。
    • 位置中,定义 Tekla Structures 搜索用于放置焊接标志的位置的区域。

    • 距离 s 中,定义要在标记周围留下的空白边距。
    • 距离 d min 中,定义标记与零件的最小距离。

    有关图纸焊接标记属性的更多信息,请参见图纸焊接标记属性

  3. 选取图纸焊接标记的位置。

    图纸焊接标记已创建。您可以通过引线基点控柄将标记拖动到更合适的位置。

示例:图纸中添加的图纸焊接标记

在此示例中,下面的第一个图像显示了图纸属性窗体中的图纸焊接标记属性。属性在图像中编号。第二张图片显示了一张图纸中的焊缝标记,以及标记中的属性显示方式和位置。

(1) 边缘/四周,此处使用焊缝周围符号

(2) 工厂/工地,此处使用工地焊接符号

(3) 焊接前缀

(4) 焊接类型

(5) 焊缝尺寸

(6) 焊角

(7) 焊缝轮廓符号

(8) 焊接抛光符号

(9) 有效喉高

(10) 根部开孔

手动添加模型焊接标记

例如,如果您尚未在图纸创建时创建这些标记,您可以在打开的图纸中为模型焊缝添加标记。要手动添加模型焊接标记,您图纸中需要存在模型焊接。Tekla Structures 使用为模型中的模型焊接定义的属性创建模型焊接标记。您还可以调整图纸中模型焊接标记的可见性和外观。

  1. 打开其中包含在模型中创建的焊缝的图纸。
  2. 执行以下某一操作:
    • 选择图纸中的模型焊缝。

    • 使用选择焊缝选择开关和区域选择,或图纸内容管理器中的选择功能,在图纸中选择多个模型焊缝。

    如果在图纸中看不到任何焊缝,请调整图纸视图属性中的焊缝可见性设置。还请查看下面的“如果焊缝或焊接标记在图纸中不可见怎么办”部分。

  3. 右键单击并选择添加焊接标记

    焊接标记已创建。

    注意,当通过上下文菜单添加焊接标记时,即使该标记的尺寸小于在图纸视图属性中定义的最小焊缝尺寸限制,它也可见。

  4. 要修改模型焊接标记属性,请执行以下操作之一:
    • 单击图纸中的某个模型焊缝标记。如果属性窗体未打开,请双击该焊接标记。
    • 使用选择焊缝开关 和区域选择或图纸内容管理器来选择多个模型焊缝。选择焊缝后,右键单击并选择选择焊接标记从当前图纸视图从所有图纸视图。重新激活所有选择开关 。然后按下 Shift 并双击焊接标记。
  5. 修改焊接标记的内容和外观:
    • 激活焊接属性旁边的眼睛按钮 ,以在模型焊接标记中显示属性。

      单击 按钮以复制线下部分线上部分列之间的值。

      单击 按钮以打开/关闭链接。

      链接值时,中间的按钮为蓝色 。这意味着,如果更改任一列中的值,那么另一列中的相应值也会更改。

    • 设置字体属性,调整引出线类型和颜色,并选择是否要在标记中使用不透明或透明背景。
    • 距离 s 中,定义要在标记周围留下的空白边距。
    • 距离 d min 中,定义标记与零件的最小距离。

    有关模型焊接标记属性的更多信息,请参阅图纸中的模型焊接标记属性

  6. 单击修改

应用更改。

您可以将焊接标记拖到另一个位置。请注意,不能将标记拖离关联的焊缝,但只能沿着焊缝接合拖动标记。有关详细信息,请参见下面的“拖动焊接标记”部分。

示例:图纸中的模型焊缝标记

模型焊缝是您已在模型中添加的焊缝。在图纸中,它们通过焊缝接合和焊缝标记表示。请参阅下面的一些示例,这些示例表示模型中的焊接属性以及焊接标记在图纸中的外观。

示例 1

在第一个示例中,下面的第一张图片显示模型中的焊接属性的示例。您可以通过选择功能区标签上的一个焊接命令在模型中添加焊缝。其中一些焊缝属性在图片中进行编号,第二张图片显示的是如何在图纸中的焊接标记中显示这些属性。

(1) 边缘/四周,使用焊缝周围符号

(2) 工厂/工地,使用工地焊接符号

(3) 焊接前缀

(4) 焊接类型

(5) 焊缝尺寸

(6) 焊角

(7) 焊缝轮廓符号

(8) 焊接抛光符号

(9) 有效喉高

(10) 根部开孔

示例 2

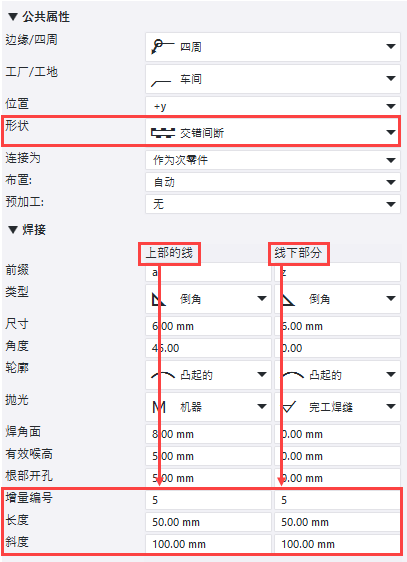

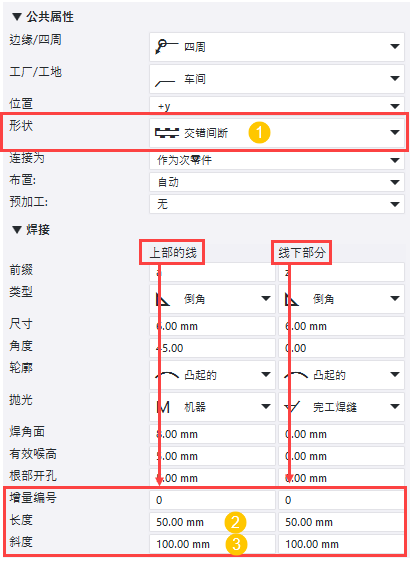

下面的示例显示了交错间断焊缝。长度设置为 50,斜度设置为 100。

(1) 交错断续焊缝

(2) 焊接段的长度

(3) 焊接段的斜度(中心间距)

示例 3

下面的示例显示了不交错断续焊缝。长度设置为 50,斜度设置为 100。当斜度值大于 0.0 时,焊接标记中将显示斜度。

示例 4

下面是一个连续焊缝的示例。

示例 5

在此示例中,选择了交错间断焊缝选项,并将高级选项 XS_AISC_WELD_MARK 设置为 FALSE,以生成符合 ISO 标准的焊缝标记。

示例 6

在本例中与前面的示例一样,选择了交错间断焊缝选项,但高级选项 XS_AISC_WELD_MARK 设置为 TRUE,以产生符合 aisc 标准的焊缝标记。

提示:

有关如何自定义焊接符号的说明,请参见本页后面的“自定义焊接类型符号”一节。

在图纸的视图上修改模型焊缝标记属性

模型焊缝属性在模型中设置。在创建图纸时,您可以定义焊缝标记属性,包括标记可见性和外观。您还可以修改要在模型焊缝标记中显示的焊缝属性,并在图纸级别(整体布置图)和图纸视图级别的焊缝标记属性中调整模型焊缝标记的外观。

  1. 要在视图级别修改焊缝标记,请在打开的图纸中双击视图边框以打开视图属性对话框。
  2. 要打开焊缝标记属性,请单击左侧选项树中的焊缝标记
  3. 选择是否在焊接编号/)中显示焊接编号。
  4. 可见性下方:
    • 焊缝子构件中焊缝中,选择要显示的焊接标记类型或是否隐藏所有焊缝(工地车间两者)。
    • 隐藏零件上的焊缝中,选择要为隐藏零件显示的焊接标记类型(工地车间两者)。
    • 焊接尺寸限制中,输入焊缝尺寸限制,将该尺寸的焊接标记从图纸中过滤出。

      即使您设置焊缝尺寸限制,如果焊接标记有参考文本,则焊接标记始终会显示。

      注意,您可以在单个零件和构件图纸属性视图创建页面的底部,在创建图纸时一次性为所有视图设置焊接尺寸限制

    • 请注意,焊缝标记可见设置控制在创建图纸时构件图纸中模型焊缝标记的可见性。此设置位于视图创建页面底部的构件图纸属性中。您可以将焊缝标记可见设置为在一个视图内在所有视图中
  5. 上部的线线下部分其他 下,清除您不想在焊缝标记中显示的焊缝标记属性旁边的可见的列中的复选框。
    请注意,如果您隐藏尺寸,则也会隐藏前缀,而当您隐藏长度时,也会隐藏斜度
  6. 要调整放置属性,请单击放置(P)...
  7. 转到外观选项卡并修改焊接标记文本和直线外观。
  8. 单击修改
    提示:

    若要在属性窗体中修改单个模型焊缝的属性,请在打开的图纸中单击模型焊缝。如果属性窗体未打开,请双击该模型焊缝标记。要选择多个标记(例如用于删除),请右键单击焊接标记并选择选择焊接标记从当前图纸视图从所有图纸视图

示例

第一个示例显示了在其中许多属性均可见的模型焊缝标记:

在第二个示例中,除了类型参考文本以外的所有其他模型焊缝标记属性均已隐藏:

提示:

修改图纸中的模型焊缝对象表示和外观

您可以在对象级别上手动修改模型焊缝对象表示和外观。

  1. 在打开的图纸中,单击焊缝接合。如果属性窗体未打开,请双击焊缝接合。

    只有在您激活选择图纸焊缝选择开关后,才能更轻松地选择模型焊缝。

    在下图中,焊缝显示为红色:

  2. 选择是否要显示隐藏线主隐藏线
  3. 选择所需的表示类型。选项包括:

    路径

    轮廓

  4. 修改可见线隐藏线的颜色和线条类型。
  5. 单击修改

示例

在如下第一个示例中,右侧和中间的焊缝用轮廓和隐藏线绘制。左侧的焊缝显示路径和隐藏线。

第二个示例是该结构的横截面。左侧和中间的焊缝用轮廓绘制,右侧的焊缝显示路径。右侧和左侧的焊缝会在零件角点处蔓延。焊缝具有手动尺寸。

提示:

在创建图纸之前,您可以为模型焊缝定义自动焊缝属性。您还可以通过双击包含焊缝对象的图纸视图边框并从选项树中选择焊缝,在打开的图纸中修改视图级别的焊缝属性。在图纸和视图级别,您也可以修改可见性设置

拖动焊接标记

您可以通过焊接标记引出线的关联点沿焊缝拖动模型焊接标记。这样您就可以在图纸中更优化地定位焊接标记以提高清晰度。可以自由拖动与模型焊缝无关的手动图纸焊接标记。

提示:

选择图纸拖放文件菜单 > 设置)可以更容易选择和拖动引出线基点。

限制:您无法将焊接标记引出线基点拖动到双面焊缝的背面。

  1. 单击引出线关联点附近的焊接标记。

    如果已经选择了图纸拖放,则无需单击引出线,只需指向引出线即可。

  2. 按住鼠标左键,用箭头尖端的引出线关联点控柄将关联点拖动到新位置。

示例

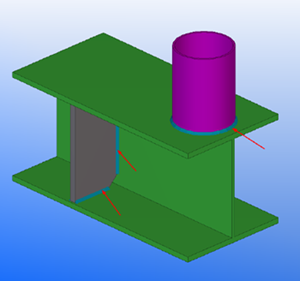

下方的第一个图片所示为模型中的焊缝。

第二个图片所示为图纸中的模型焊接标记。可以在其中拖动焊接标记引出线基点的区域以深绿色表示。

合并焊缝标记

您可以通过合并焊缝标记来强制 Tekla Structures 对图纸中的相同焊缝使用相同的标记。

  1. 打开一张图纸。
  2. 按住 Ctrl 并选择要合并的焊缝标记。
  3. 右键单击,然后在上下文菜单中选择合并

    Tekla Structures 会组合这些标记。

  4. 如果需要,通过右键单击合并标记并从弹出菜单中选择 拆分,可以拆分已合并的焊接标记。

描述

示例

原始图纸

合并焊缝标记。

自定义焊缝类型符号

大多数焊缝类型符号均为硬编码,但您可以在符号编辑器中编辑其中一些符号。

类型列表中,模型焊缝属性和图纸焊缝标记属性(见下图)底部的七个符号(符号 20 - 26)取自 TS_Welds.sym 文件。您可以在符号编辑器中编辑这七个符号中的任意符号,从而创建自定义焊缝符号。其他焊缝符号均为硬编码。请注意,在更新符号时,类型列表中的符号不更改。

熔透

侧面陡斜单 V 形对接

侧面陡斜单斜面对接

边缘

ISO 表面处理

折叠

倾斜

  1. 以管理员身份打开符号编辑器。
  2. 单击文件 > 打开并浏览到您保存 TS_Welds.sym 文件的文件夹。
  3. 选择文件并单击确认
  4. 修改所需的符号。

    在执行此操作时,您需要使符号保持与其它符号相同的比例。如果符号太大而无法适合方框,您可以让其延伸超出边界:

  5. 通过选择文件 > 保存来保存符号。

有关符号编辑器的更多信息,请单击PDF 文档页面上的符号编辑器用户指南链接。

如果焊缝或焊接标记在图纸中不可见怎么办

如果您在图纸中看不到模型焊缝或焊接标记,请检查以下设置:

  • 在图纸属性的视图创建页面上,在所有视图的通用设置下检查于焊缝和焊接标记可见性相关的设置。要进行此操作,双击图纸背景并单击左侧选项树中的视图创建,打开图纸属性:

    • 焊接尺寸限制:会从图纸的所有视图中过滤出具有定义的焊接尺寸和更小尺寸的焊缝及焊接标记。此设置在零件图和构件图中可用。

    • 焊缝标记可见:控制模型焊接标记在构件图纸中的可见性。选项包括:

      • 在一个视图内Tekla Structures 会自动找到最相关的视图以显示模型焊接标记。每个焊接标记仅显示在一个视图内的图纸中。
      • 在所有视图中Tekla Structures 会在所有包含带有焊缝的零件的图纸视图中添加模型焊缝标记。
  • 检查视图中的焊接标记可见性设置。为此,双击视图边框并单击左侧选项树中的焊接标记
    • 选中内容选项卡上的模型焊接标记可见性复选框。
    • 检查以下值:焊缝, 子构件中焊缝, 隐藏零件上的焊缝, 焊接尺寸限制.
    • 检查外观选项卡上的线颜色设置。
  • 检查视图中的焊缝可见性设置。双击视图边框并单击左侧选项树中的焊缝
    • 检查以下值:焊缝, 子构件中焊缝, 焊接尺寸限制
    • 检查外观选项卡上的线颜色设置
  • 检查焊缝和焊接标记视图属性中的自定义表示选项卡。
  • 在图纸视图属性中,检查您是否没有设置任何视图过滤器来阻止显示焊缝或焊接标记。为此,双击视图边框并单击左侧选项树中的过滤,然后检查是否有任何处于活动状态的过滤器。
