不同级别的图纸属性

在 Tekla Structures 中，您可以在不同级别上设置和修改图纸属性，具体取决于您希望更改维持的时长以及变动程度。您可以在图纸级别、视图级别和对象级别设置和修改图纸。您可以为每种图纸类型、视图和对象类型单独定义属性。

定义图纸属性的推荐工作流程

建议从上至下进行更改，即，从图纸级别到对象级别：

使自动图纸属性和图纸视图属性的设置尽可能接近您在图纸级别首次尝试的设置。
然后在视图级别修改需要更改的其他所有内容。
最后，如果需要任何进一步的清理或调整，您可以在单个对象级别进行更改。

如果由于模型更改而需要重新创建图纸，那么之前在图纸级别所做的修改将会保留。

在视图级别更改属性后，您不应再转到图纸级别属性并修改同一属性。因为在视图级别更改一个设置后，在图纸级别上更改相同的设置，可能会覆盖之前所做的更改。例如，如果您在整体布置图中更改视图级别的标记设置，并对不同的视图使用不同的标记设置，然后更改图纸级别的标记设置，则图纸级别的更改会覆盖所有视图中的视图级别更改。

整体布置图中的工作流示例

下图说明了整体布置图中的三种属性级别的概念。图中以标记的边框颜色和形状为例。

当您在图纸级别更改整个图纸的标记边框颜色和形状时，更改会传递到视图级别和对象级别。
当您更改选定视图中视图级别上的标记边框颜色和形状时，更改仅发生在选定视图中。不会改变整个图纸中的属性。

如果您在所选视图的视图级别更改了某些视图的边框颜色和形状之后，又在图纸级别更改这些属性，则图纸级别的更改会在所有视图中覆盖视图级别的更改。

请注意，视图属性和视图标签设置的行为与其余属性不同：在图纸级别更改它们不会在视图级别更改它们，例如，视图比例将保持不变，仍是您为单个视图设置的比例。

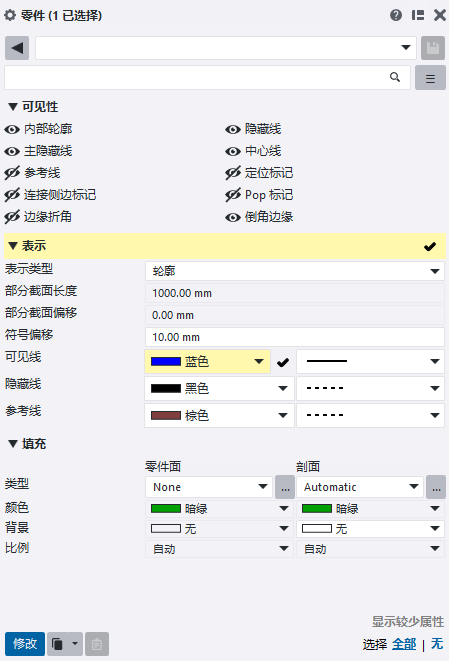

当您更改所选标记中的标记框颜色和形状时，其他任何地方的属性都不会更改，只会更改所选标记中的属性。如果您尝试在视图级别或图纸级别更改标记边框颜色和形状，这些属性不会在您单独更改的标记中发生变化。

图纸级别属性

您可以在图纸级别 属性中更改整个图纸的属性。图纸级别是图纸中属性的最高级别。

整体布置图

在图纸属性级别，您可以定义图纸名称和标题、图纸布置、主视图属性、尺寸、标记和建筑对象、保护设置以及图纸的用户定义属性。您还可以定义影响整个图纸的选择过滤。
当您在可用子对话框中更改对象属性时，所做的更改会影响图纸中的所有视图和对象。例如，您可以将所有视图中的视图比例设置为同一比例，或者将图纸中所有零件标记的零件标记边框颜色设置为同一颜色。
您可以在创建图纸之前定义自动图纸设置，也可以在现有图纸中修改它们。

零件、构件和浇筑体图纸

在图纸属性级别，您可以定义图纸名称和标题、图纸布置、要创建的视图和部分视图设置、一些特定于图纸的剖面图和细部视图设置，以及图纸的用户定义的属性。
还有一些与螺栓和焊缝相关的所有视图的通用设置，您可以在图纸级别进行控制。
您可以在创建图纸之前定义自动图纸设置，也可以在现有图纸中修改它们。您可以保存自动图纸设置以供以后使用。
您无法直接在零件图、构件图或浇筑体图纸中的图纸级别上设置或修改建筑对象、标记、尺寸或保护区属性。

视图级属性

您还可以更改图纸视图级别 上的属性，这意味着您可以在每个图纸视图中进行单独的设置：

在视图级别，您可以分别为每个视图控制与视图、尺寸标注、保护、建筑对象和标记相关的属性。例如，您可以在顶面视图中定义所有标记都使用蓝色边框，或仅在前视图中显示模型焊接标记。您还可以定义仅影响所选视图的选择过滤。
在零件图、构件图和浇筑体图纸中，您可以在创建图纸之前定义要创建的视图并指定自动视图特定的属性。在属性文件中保存视图级别属性很重要，这样日后您就能够加载所需的视图属性。
要修改视图级属性，请双击打开的图纸中的视图框。您可以通过按住 Ctrl 并选择视图，然后双击其中一个所选视图的视图框，来修改多个视图。
图纸视图和视图框：
更改仅发生在您选择的视图中。例如，如果更改零件标记引出线的颜色，则所选视图中所有零件标记中的零件标记线颜色都会发生变化。

图纸视图属性中选项树中的属性类别：
如果您在视图级别更改属性，请不要再在图纸级别（GA 图纸）更改相同的属性，因为图纸级别的更改会覆盖视图级别的更改。
