您可以像这样在打开的图纸中添加符号。

1. 在图纸中，按住 Shift，在注释选项卡上，单击符号和以下符号命令之一：

   • 符号:在当前图纸中添加不带引出线的符号。

   • 沿线:沿通过选取两点定义的线创建一个符号。然后选取该符号的一个插入点。

   • 带引出线:添加带引出线的、指定您首先选取的点的符号。

2. 修改符号属性：
   • 文件:更改正在使用的符号文件。单击选择以显示更多文件。
   • 编号:更改正在使用的符号。单击选择以显示更多符号。
   • 放置...:修改放置设置：

     自由可以让 Tekla Structures 搜索符号的第一个适合位置。

     固接使您能够在任意位置放置符号。

     当您使用选项固接时，即使您更新图纸，符号也会保留在原处，而在使用自由时，Tekla Structures 会尝试找到符号的最佳位置。

     搜索边缘为您希望保留在符号周围的空边缘。

     最小距离是符号与对象的最小距离。

     在区域中，定义 Tekla Structures 搜索用于放置符号位置的区域。

     有关放置各种注释对象的更多信息，请参见标记、尺寸、注释、文本和符号的布置属性

   • 符号:更改符号的颜色、高度和角度。
   • 边框:更改边框类型、引出线和颜色。
3. 单击确认。
4. 在图纸中选取一到三个点以放置符号。您选择的符号命令会影响要选取的点的数量。

您可以在标记中添加符号。您可以选择要使用的符号文件和要在标记中添加的符号。

1. 在打开的图纸中单击某个标记。
   如果属性窗体未打开，请双击该标记。
2. 在标记属性中，在编辑器视图中，单击要添加符号的位置。
3. 要添加符号，请单击 打开元素列表并选择符号。
4. 在标记内容- 符号对话框中，在符号文件列表中选择所需的符号文件。
5. 单击您要使用的符号。
   您还可以输入符号的编号。
6. 单击确认。

   Tekla Structures 在选定的标记位置添加符号。

7. 在标记属性中单击修改。

   Tekla Structures 在标记中添加符号。

您可以手动修改符号文件中的符号。我们建议您使用其他名称保存修改后的符号文件，并将其保存在其他文件夹（例如模型、公司或工程文件夹）中。

1. 您可以通过多种方式打开包含要在符号编辑器中修改的符号的符号文件：
   • 在文件菜单中，单击编辑器 > 符号编辑器。使用文件 > 打开打开一个符号文件。
   • 双击您在打开的图纸中添加的符号。在符号属性对话框中，单击文件框旁边的选择...，从符号文件浏览器中选择一个文件，然后单击编辑...。
2. 在符号编辑器中修改符号：
   1. 单击符号并使用符号编辑器图纸工具绘制新符号。

      您也可以在输入选项卡上输入 AutoCAD 或 MicroStation 文件。

   2. 当您对符号感到满意时，指向符号以检查窗口底部的符号编号。



3. 单击文件 > 另存为...并指定一个新名称。

   建议您使用新名称将文件保存在新位置，例如模型、公司或工程文件夹。不要修改 Tekla Structures 软件附带的原始符号文件。如果您需要修改任何符号，请复制原始符号文件并使用副本，而不改动原始符号文件。

   Tekla Structures 以特定搜索顺序读取符号文件，请参见下面的“符号文件搜索顺序”部分。

4. 单击确认。

如果当前的符号文件未包含您需要的符号，您可以更改当前使用的符号文件。

除了随 Tekla Structures 提供的默认符号文件，您还可以创建自己的符号文件，并将它们保存在模型、公司或工程文件夹中。

1. 在文件菜单中，单击编辑器 > 符号编辑器。
2. 单击 文件 > 新建。

   您也可以打开现有符号文件，编辑符号文件并使用新名称保存该文件。

3. 在符号编辑器中创建符号。
4. 单击 文件 > 保存，并将符号文件保存在用于保存符号文件的文件夹中。

   如果打开了现有符号文件，请使用 文件 > 另存为并为符号文件指定另外一个名称。

1. 双击符号。
2. 通过单击对话框底部的打开/关闭开关 ，清除所有复选框，然后只选中要修改的属性旁边的复选框。
3. 如有必要，更改正在使用的符号文件并选择要使用的符号。
4. 要修改符号放置设置，请单击放置(P)...

   您可以在此处将放置设置为自由或固定，指定搜索边缘、最小距离并选择要放置符号的所需区域。

   有关更多信息，请参见图纸中的标记、注释、尺寸、文本和符号的放置属性。

5. 转到外观选项卡，并设置符号颜色、高度和角度以及边框类型、引出线和颜色。
6. 单击修改。

如果在标记属性的箭头列表中找不到合适的引出线箭头，则您可以在列表中添加自己的箭头。

1. 在文件菜单上，单击编辑器 > 符号编辑器打开符号编辑器。
2. 打开 arrow.sym 文件，该文件位于公共环境中，或位于 \symbols 文件夹下您自己的环境中。
3. 单击空符号槽并使用符号编辑器图纸工具勾画符号。

   您也可以通过文件 > 输入来输入 AutoCAD 或 MicroStation 文件。

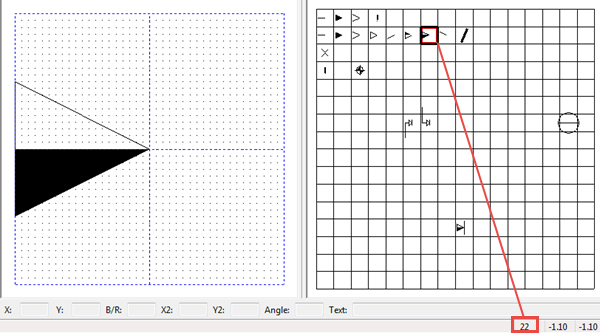

4. 创建符号后，指向符号槽以检查窗口底部新符号的编号。



5. 单击文件 > 保存，保存 arrow.sym 文件。
6. 单击文件 > 退出以关闭符号编辑器。
7. 打开与 arrow.sym 文件位于同一 \symbols 文件夹中的 arrow.txt 文件。

   该文件包含符号编号列表。

8. 在正确位置添加以零 (0) 开头的符号编号并用逗号分隔：

   016,017,018,019,020,021,022,023,024,032,048,049,101,102,110,200

9. 单击文件 > 保存以保存您的更改。
10. 在计算机上的..\ProgramData\Trimble\Tekla Structures\<version>\Bitmaps 文件夹中添加 .bmp 格式的箭头图像。

    文件名使用以下格式：dr_dialog_arrow_type_022.bmp.

11. 在图纸中双击标记以打开标记属性。
12. 打开箭头列表，您应该可以看到新箭头符号现在可以使用了。

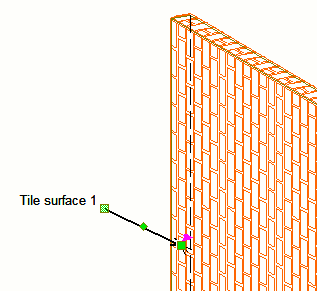

您可以使用添加表面符号宏在浇筑体图纸中添加表面处理符号。

1. 打开具有包含表面处理的零件的浇筑体图纸。
2. 单击侧窗体中的应用程序和组件按钮 打开应用程序和组件目录。
3. 单击应用旁边的箭头打开应用列表。
4. 双击添加表面符号。
5. 在创建表面符号对话框中，请从可利用的零件列表中选择您要在表面处理符号中包括的文本，并单击添加 >将这些文本添加到标记中的零件。
6. 选择全部视图可在所有图纸视图中添加符号，选择所选视图只能在您选择的视图中添加符号。
7. 如有必要，更改字体设置。
8. 如果您已选中所选视图，请选择您要添加表面处理符号的视图。
9. 单击创建。

1. 修改 options.ini 文件，使其包含高级选项 DXK_SYMBOLPATH，并且该选项指向公司文件夹。

   高级选项 DXK_SYMBOLPATH 可以包含多个路径，之间用分号隔开。

   自 Tekla Structures 版本 19.0 后，文件夹路径定义（比如 DXK_SYMBOLPATH 中的 %DATADIR% 或 %XS_FIRM%）在公司文件夹中的 options.ini 中使用时，不能正确转换路径。目前在公司文件夹的 options.ini 中，您需要为 DXK_SYMBOLPATH 写入绝对路径，如以下示例所示：

   DXK_SYMBOLPATH=C:\ProgramData\Trimble\Tekla Structures\2020\Environments\common\symbols\;C:\firm\Symbols\;

2. 在模板编辑器中，单击选项 > 参数选择 > 文件位置，再输入符号，图形的公司文件夹路径。
