在图纸中显示参考对象
参考模型或参考对象可以在总体布置、构件和浇筑体图纸中显示。例如，您可能想使用 3D 工厂模型或建筑图纸作为参考对象。
您可以选择是否显示参考对象，并选择隐藏线或自身隐藏线是否可见。您还可以选择是将参考对象显示为轮廓还是线框，并定义线颜色和类型。还可以显示参考对象中的钢筋。
可以在创建图纸之前在图纸属性中修改外观选项，但只能在图纸打开时修改可见性选项。
您可以向参考对象添加关联注释。
修改参考对象表示
您可以在打开的图纸中修改参考对象表示。
- 要打开参考对象属性，请单击图纸中的参考对象。
如果属性窗体未打开，请双击该参考对象。
- 根据需要修改参考对象表示、线颜色和线类型。
- 单击修改。
参考对象表示示例
下面是线框表示的示例：

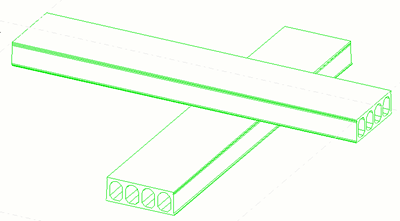

下面是轮廓表示的例子。隐藏线和主隐藏线没有激活：

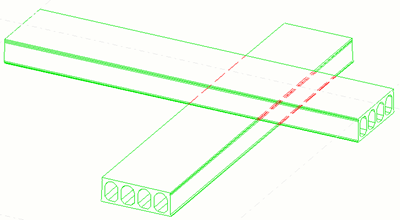

下面是轮廓表示的示例。隐藏线已激活并用红色显示。

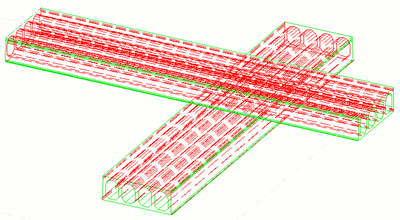

下面是轮廓表示的示例。隐藏线和主隐藏线均已激活，并显示为红色。

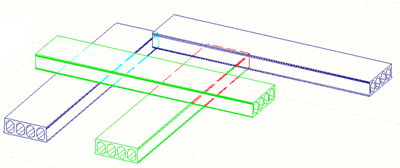

下面是零件如何随参考对象显示的示例。参考对象可见线用绿色显示，隐藏线用红色显示。零件可见线用蓝色显示，隐藏线用青色显示。
