图纸模式简介
当您打开图纸时，Tekla Structures 将激活图纸模式。
-
建模模式下的功能区、文件 菜单、侧窗体、选择开关和捕捉开关均替换为图纸模式下的相应部分。模型视图保持在屏幕上的背景中。当您关闭图纸时，会自动返回到建模模式。
-
上下文工具栏和上下文菜单包含特定于图纸和图纸对象的命令和控件，它们因您选择的图纸内容而异。
-
快速启动包含特定于图纸的命令，您可以使用它来查找命令、对话框和工具栏。首先，键入命令的名称（例如尺寸），然后在显示的列表中单击尺寸标注命令的名称来启动该命令。

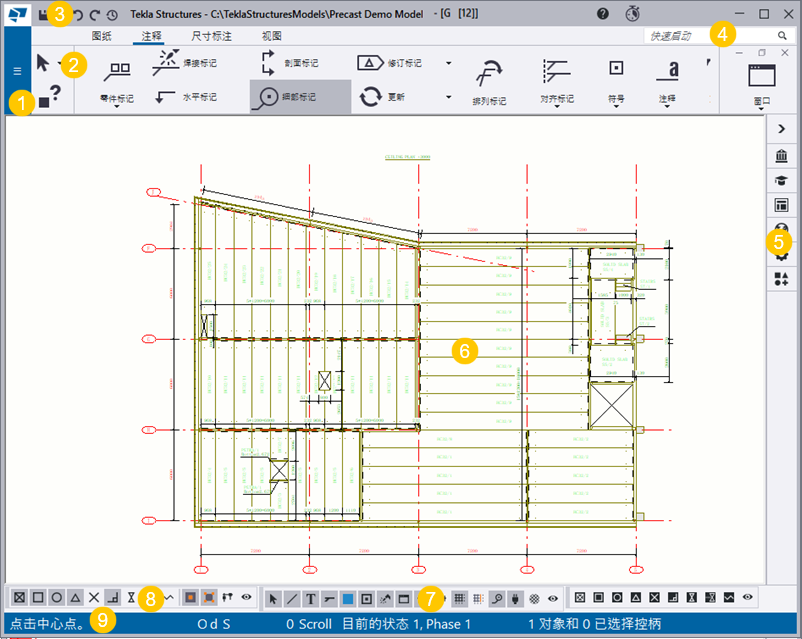

下图标识了图纸模式下控件的位置：
(1) 文件菜单包含可以在图纸模式下使用的命令和基本设置。
(2) 功能区和选项卡大都包含仅适用于图纸的命令，部分命令与建模模式通用。单击功能区上的某个命令后，将在教员侧窗体中打开相关帮助信息。
(3) 默认情况下，快速访问工具栏包含保存、撤消、重做和撤消历史记录快捷方式图标。您可以根据需要自定义快速访问工具栏。
(4) 使用快速启动搜索与图纸相关的命令。
(5) 使用屏幕右侧的侧窗体查看当前激活的功能区命令的说明，查看和修改对象属性，打开2D 库，打开图纸内容管理器，或者查找对 Tekla Online services 的直接访问。
(6) 这是您的 Tekla Structures 图纸。
(7) 使用选择开关减小可选择对象的数量。单击
选择过滤器按钮以创建新的选择过滤。
(8) 使用捕捉开关来控制可以捕捉和选取的点。
(9)状态栏向您显示说明和错误消息。
