您可以在打开的图纸中修改尺寸的属性。

1. 单击尺寸，可以自动或手动添加。

   如果图纸属性窗体未打开，请双击尺寸。

   如果要修改多个尺寸，请按住 Ctrl 并单击尺寸。

   如果您选择了多个尺寸，则具有不同值的属性将显示文本 Varies。可以从列表中选择另一个值。

2. 修改尺寸线条属性，例如类型、颜色和箭头。
3. 修改尺寸值属性，例如字体、线上位置、背景、框架、单位、格式和精度。
   您可以对数字进行分组，组合相等的尺寸，并定义是否要显示尺寸的数值。
4. 根据需要修改放大设置。
5. 选择是否要显示板边标记，并修改板边标记设置。
6. 根据需要使用标签编辑器添加尺寸标签，修改字体和边框属性，并设置尺寸标签旋转。在此处，您可以设置尺寸前缀和后缀。

   在此处，您可以在尺寸标签中包含零件计数，并选择用于从标签中删除所需默认内容的过滤。您也可以选择弯曲尺寸标签类型，从而控制标签与尺寸的对齐方式。

7. 修改尺寸放置设置。

   例如，您可以在此处将尺寸设置为自由或固定。自由使 Tekla Structures 决定尺寸的位置和方向。固定允许您在任意点放置尺寸。

8. 单击修改。
   所选尺寸已修改。

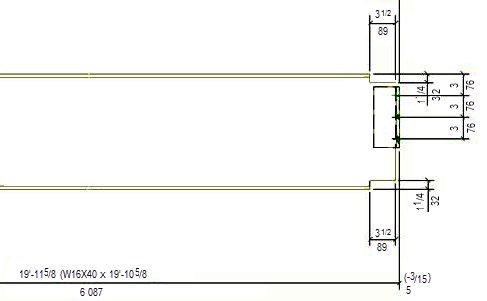

在双尺寸中，您可以在尺寸线上方和下方以不同单位和格式显示尺寸。

1. 在文件菜单中，单击设置 > 选项，转到图纸尺寸设置。
2. 设置单位、格式和精度，并在标签中的尺寸中为需要的图纸类型激活双尺寸。
3. 单击确认。
4. 单击图纸中的尺寸。
   如果图纸属性窗体未打开，请双击尺寸。
5. 进入标签部分，打开 标签内容区域，点击中间的标签框，选中双尺寸复选框。在中间的尺寸标签中添加所需的元素。



6. 单击修改。
7. 如果不想在所有尺寸中显示双尺寸，可以通过单击标记角中的红叉或取消选中双尺寸复选框来删除中间标记的内容。

1. 打开一张图纸。
2. 双击视图边框打开视图属性对话框。
3. 要创建过滤器，请单击选项树中的过滤。

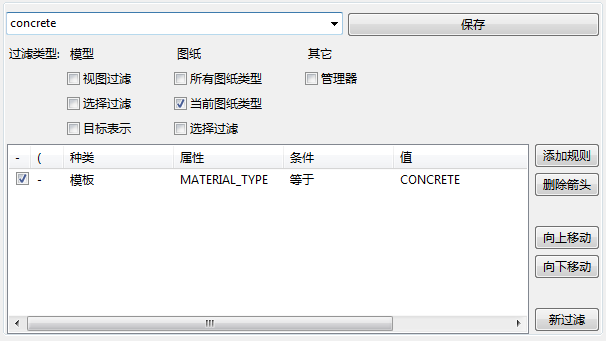

4. 单击添加行并按照下面的示例创建过滤。



5. 在保存按钮旁边的框中输入过滤器名称并单击该按钮以保存该过滤器。
   在此示例中，输入 concrete。
6. 要关闭对话框，请单击取消。
7. 在图纸中，单击包含您要删除的内容的尺寸。
   如果属性窗体未打开，请双击尺寸。
8. 转到属性窗体中的已排除标签部分，选择您刚刚创建的过滤器。
   在这里，选择 concrete 过滤器。
9. 单击修改。

   Tekla Structures 即会从尺寸标签中删除文本“枕梁”。枕梁的材质类型为混凝土，concrete 过滤会从标签中删除所有混凝土零件。



1. 在打开的图纸中，右键单击要修改其标签的尺寸。
2. 在上下文菜单中，选择显示尺寸关联性规则，然后选择要在尺寸标签中显示的对象。

   未从关联性规则列表中选择的对象会立即从标签中过滤掉。

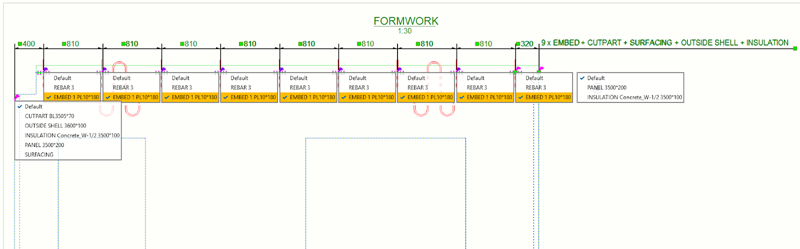

   示例：

   标签中将显示与所有已标注尺寸对象对应的属性：



   从关联性规则列表中选择适当的对象后，未选择的对象会立即从标签中过滤掉。



您可以扩大狭窄的尺寸使其更方便阅读。扩大后，如果尺寸窄于选项对话框中所限定的尺寸，可使用定义的比例将其放大。如果有很多放大的尺寸，Tekla Structures 会自动排列这些尺寸。

1. 在文件菜单中，单击设置 > 选项 并转到图纸尺寸页面。
2. 设置扩大界限和扩大缩放。

   扩大缩放定义是使用页还是模型作为扩大缩放方法。

   • 如果您选择页，扩大界限将乘以视图比例。

   • 如果您选择模型，比例为 1:10，则无论图纸比例是多少，所有小于 10 mm 的尺寸都将扩大。

3. 单击确认以保存设置并关闭选项对话框。
4. 在打开的图纸中，单击要放大的尺寸。
5. 在尺寸属性中，转到扩大部分，然后执行以下操作：
   • 在放大短尺寸中，选择特定。
   • 选择放大的方向：左边 / 向下、右边 / 向上或两者。
   • 设置原点：

     :原点位于尺寸线附近。

     :被测物体附近的原点。

   • 设置所需的放大宽度，以及放大尺寸的位置和高度。
6. 单击修改。

   所选尺寸已放大。

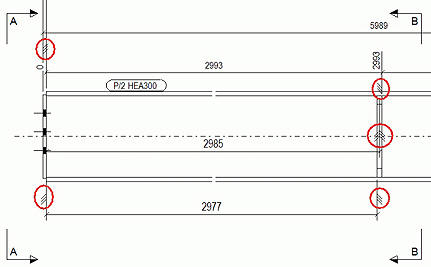

您可以在尺寸引出线上显示板定位标记。板定位标记表明尺寸点是指向零件（例如，板、腹板或翼缘）的面还是中心。

1. 在打开的图纸中，单击要显示板侧标记的尺寸。
2. 要控制板侧标记符号并插入符号，请在尺寸属性中转到板定位标记部分并将侧标记类型设置为特定。

   选项自动仅在智能图纸中可用，在此情况下高级选项 XS_INTELLIGENT_DRAWING_ALLOWED 设置为 TRUE。

3. 根据需要修改板定位标记的其他属性：
   • 选择左右板定位标记。



   • 设置标记尺寸。
   • 设置标记与尺寸线的偏移。
   • 调整标记颜色。
4. 单击修改。
   板边标记已创建。



   还要检查以下主题：

   XS_DIMENSION_PLATE_SIDE_MARK_SYMBOL_LEFT

   XS_DIMENSION_PLATE_SIDE_MARK_SYMBOL_CENTER

   XS_DIMENSION_PLATE_SIDE_MARK_SYMBOL_RIGHT

   XS_INTELLIGENT_DRAWING_ALLOWED

您可以选择将短尺寸的文本放置在尺寸之外。在尺寸属性中，将短尺寸设置为外部。您还可以选择将尺寸文本放置在延长线的哪一侧。

1. 在尺寸标注选项卡上，单击翻转外部尺寸。
2. 单击要更改位置的尺寸。

您可以在打开的图纸的尺寸属性中调整尺寸延长线的长度。您也可以使用高级选项调整延长线的长度。

1. 打开一张图纸并单击尺寸。
2. 从短延长线列表中选择一个选项：

   选项	描述
   否	如果尺寸线落在轴线上，则仅使用短延长线： 如果您要扩大尺寸，您需要将此选项设置为否。
   是	创建长度均相同的延长线：
   仅在轴线处	如果尺寸线落在轴线上，则自动使用短延长线：其他位置的延长线和往常一样。

3. 单击修改。
