定义图纸中的阴影

您可以在零件面、零件截面或图纸形状（如圆和多边形）上使用阴影来显示不同材质。您也可以在表面处理上使用阴影图案。

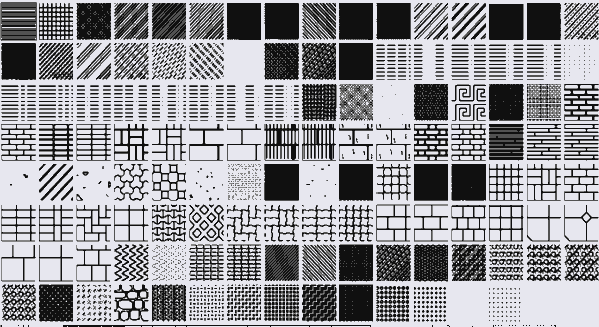

默认情况下，阴影图案位于 …\Tekla Structures\<version>\environments\<common>\inp 文件夹下的 hatch_types1.pat 文件中。在某些环境中，它还位于 ...\Tekla Structures\<version>\environments\<environment>\inp 下。在这些环境中，XS_INP 高级选项用于定义从哪个文件夹读取该文件。例如，在美国英制环境中，以下行位于 env_US_imperial.ini 中：

set XS_INP=%XSDATADIR%\environments\usimp\inp\

也可以从 XS_FIRM 定义的公司文件夹中读取该文件，但优先读取 XS_INP 定义的位置，因此，如果 XS_INP 文件夹中有名称相同的文件，则不会读取公司文件夹中的文件。

您还可以将阴影图案添加到 Tekla Structures 中：

要在 hatch_types1.pat 文件中添加自定义阴影图案，请参见创建自定义阴影图案。
如果您有一个阴影图案文件（例如，在 CAD 软件中创建），您可以在稍作修改后将该文件添加到 Tekla Structures .pat 文件中，请参见添加自定义填充图案。
