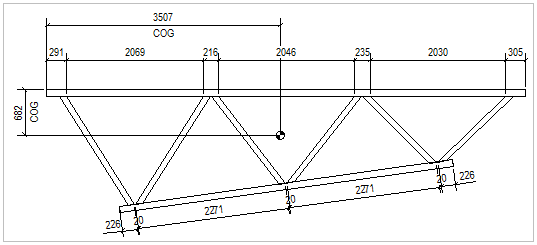

通过在重心位置创建 COG 尺寸和 COG 符号，您可以在零件图、构件图和浇筑体图纸中指示重心 (COG) 的位置。您也可以在剖面图中创建 COG 尺寸。如果零件图、构件图或浇筑体图纸发生更改，COG 尺寸将自动更新。COG 尺寸也可以被克隆。

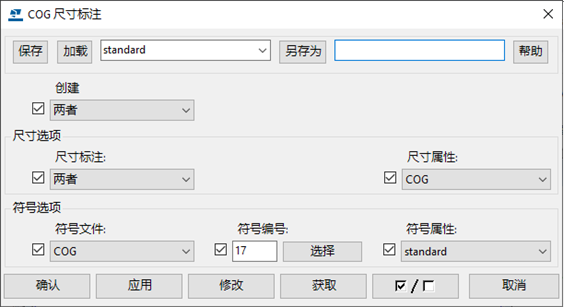

1. 在打开的图纸中的尺寸标注选项卡上，单击 COG 。
2. 根据需要修改选项：



   • 在创建中选择符号只能看见 COG 符号，选择尺寸只能看见 COG 尺寸。要看见两者，请选择两者。





   • 在尺寸标注中，选择创建水平或垂直尺寸，或同时创建两者。

   • 在尺寸属性中，加载预定义的尺寸属性。

     默认情况下，使用名为“COG”的属性文件。COG 尺寸的表示（大小、颜色等）从您加载的尺寸属性文件中读取。尺寸单位、格式和精度也遵从该属性文件。要创建和保存尺寸属性文件，请在打开的图纸中，打开属性窗体对象列表并选择直向尺寸，根据需要修改属性，然后使用新名称保存属性。例如，您可以创建一个特殊的 COG 尺寸属性文件来更改颜色或箭头类型，并加载尺寸属性中的已保存设置。

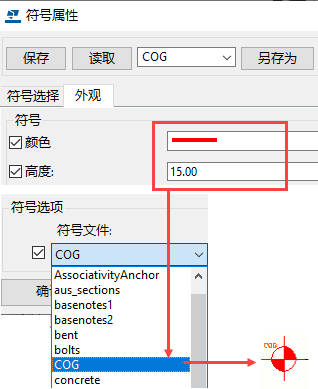

   • 在符号选项中，您可以通过选择列表中的其他符号文件来更改正在使用的符号文件。要更改 COG 符号，请单击选择，然后选择另一个符号。要从另一个符号设置文件中加载其他符号设置，请从符号属性列表选择另一个文件。

     只有在为创建选择了两者或符号时，才能访问符号选项。符号的表示（高度、颜色等）从您在符号属性中加载的符号属性文件中读取。



3. 单击确认。

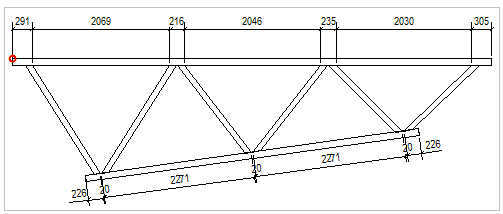

4. 选取第一个点以指定尺寸的原点。

   原点是在测量重心位置时的起始点。此点必须位于视图边框内。

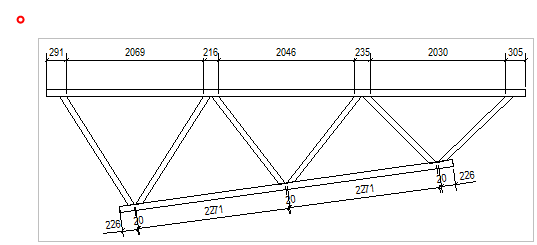

5. 选取第二个点以放置尺寸。

   此点可以位于视图边框外面。



   下面的示例显示了所创建的尺寸。

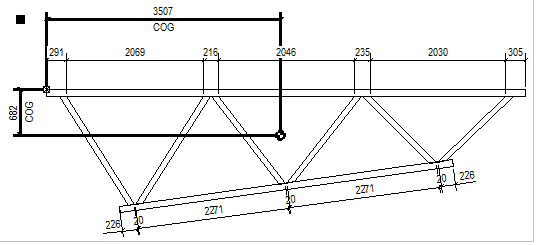

6. 选择尺寸后，尺寸原点和尺寸位置会显示控柄。您可以拖动这些控柄以调整原点或位置，也可以使用标准编辑命令移动这些控柄。
