创建并应用细部对象级设置

除了在图纸中定义自动注释和建筑对象属性之外，您还可以为注释和建筑对象设置特殊表示，并将这些细部对象级设置 用于特定目的。例如，您可能希望在特定的总体布置图上对所有柱使用特定的颜色，而在所有其他总体布置图上使用默认的零件颜色。

要创建细部对象级设置，您需要定义：

想要应用于选定对象的对象属性
选择您想要受影响的对象的过滤器。优化过滤器，使其仅处理相关的对象。

要在图纸视图级别应用细部对象级设置，您需要在图纸视图属性中在视图级别创建对象属性和过滤器。要在图纸级别应用细部对象级设置，您需要在图纸属性中在图纸级别创建对象属性和过滤器。仅在整体布置图中才可以在图纸级别应用对象级设置。

在整体布置图中创建和应用细部对象级设置

在图纸和报告选项卡上，单击图纸属性 > GA 图纸。
要定义所需的对象属性，请执行以下操作：
1. 在图纸属性对话框中单击对象，然后转到外观选项卡。
  在此示例中，单击零件。
2. 接下来，定义所需的属性：
  选择绿色作为线条颜色，并使用名称 beam 保存属性。
  选择红紫色作为线条颜色，并使用名称 column 保存属性。
  选择蓝色作为线条颜色，并使用名称 brace 保存属性。
3. 单击取消关闭对话框。
现在您已经为零件创建了所需的表示。
要创建选择所需零件的过滤器，请执行以下操作：
在此示例中，创建查找柱、梁和支撑的过滤器。
1. 在整体布置图属性对话框中，单击过滤。

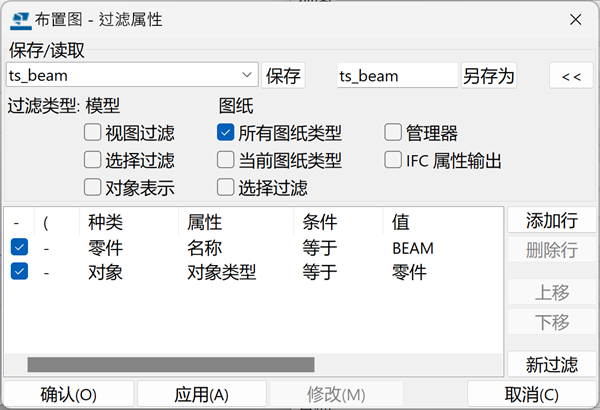

2. 根据以下示例，按照零件 - 名称为 COLUMN、BEAM 和 BRACE 创建过滤器。若仅查找零件，请为对象类型添加一行零件。添加另一行来指定对象类型可优化过滤器，以便它仅选择具有正确对象类型的梁。
3. 使用另存为，以 ts_beam、ts_column 和 ts_brace 为名称逐个保存过滤器。
  现在您创建了用于选择所需零件的必要过滤器。
4. 单击取消关闭对话框。
要创建细部对象级设置，请执行以下操作：
1. 在整体布置图属性对话框中，单击编辑设置...。
2. 在整体布置图的对象级设置对话框中，首先通过选择规则并单击删除行来删除不必要的规则。
3. 在整体布置图的对象级设置中，单击添加行。
  您可以在一组细部对象级设置中添加多条规则。规则将按照列出的顺序应用。

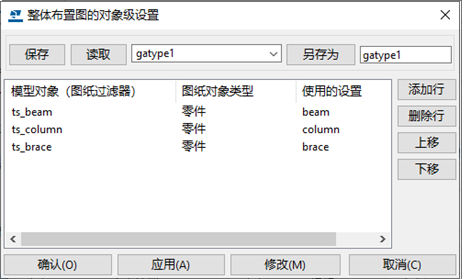

4. 在此示例中，通过添加三行来定义三条规则：
  第一条规则：
  模型对象(图纸视图过滤):ts_beam
  图纸对象类型:零件
  使用的设置:梁
  第二条规则：
  模型对象(图纸视图过滤):ts_column
  图纸对象类型:零件
  使用的设置:柱
  第三条规则：
  模型对象(图纸视图过滤):ts_brace
  图纸对象类型:零件
  使用的设置:支撑
5. 使用另存为，为一组新的细部对象级设置指定名称，在此示例中为 gatype1。名称中请勿使用空格或特殊字符。
6. 单击取消退出对话框。
  接下来，您可以在整体布置图中应用创建的对象级设置。
  同一组细部对象级设置可应用于任何整体布置图。
要在整体布置图中应用细部对象级设置，请执行以下操作：
1. 要打开想要应用细部对象级设置的整体布置图，请转到图纸和报告功能区选项卡，打开文档管理器，然后双击所需的整体布置图。
2. 双击图纸背景以打开图纸属性。
3. 单击编辑设置...。
4. 加载刚刚创建的对象级设置的组，在此示例中为 gatype1，然后单击加载。
5. 点击确认并再次点击确认。
6. 确保将使用细部对象级设置设置为是。
7. 单击修改以应用在整体布置图中进行的更改。
8. 在对象级设置已更改。消息框中，单击是以确认细部对象级更改。

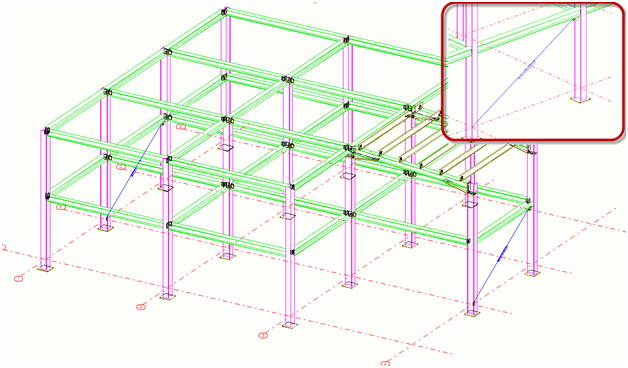

在图中，所有梁将以绿色绘制，所有柱将以洋红色绘制，所有支撑将以蓝色绘制。

注：
如果整体布置图的对象级设置对话框中的某条规则显示为红色，则表示当前模型文件夹下的 \attributes 文件夹中缺少为使用的设置定义的对象属性文件或为模型对象(图纸视图过滤) 定义的过滤文件。请参见以下示例：

在浇筑体图中创建并应用详细的对象级设置

在图纸和报告选项卡上，单击图纸属性 > 浇筑体图纸。
点击视图创建，然后点击视图属性按钮。
创建所需的对象属性：
1. 单击左侧选项树中的对象并定义所需的视图级对象属性。
  在此示例中，单击选项树中的钢筋，然后在钢筋外观选项卡上，选择红色作为钢筋线颜色。
2. 通过在保存按钮旁的框中输入唯一名称并单击该按钮来保存钢筋属性。
  在此示例中，输入 class100。
要创建过滤器以选择所需的对象：
1. 单击选项树上的过滤。

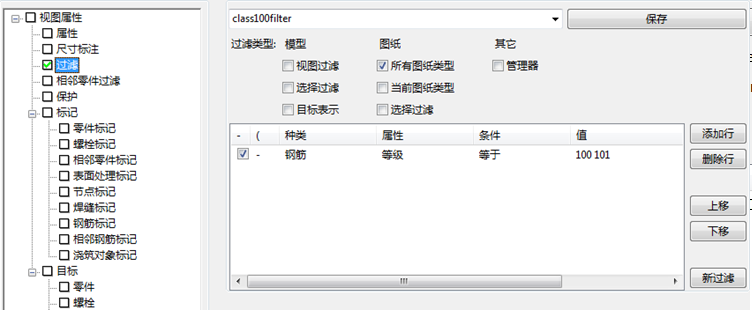

2. 在此示例中，通过钢筋 - 等级创建一个过滤器，并输入值 100 101。
3. 将过滤器保存为 class100filter 并点击保存。
  现在您有了选择钢筋所需的过滤器。
要创建细部对象级设置，请执行以下操作：
1. 在选项树中单击视图属性，然后单击编辑设置...。
2. 在视图的对象级设置对话框中，选择规则并单击删除行，删除不必要的规则。
3. 在视图的对象级设置对话框中，要添加规则，请单击添加行。
  您可以在一组细部对象级设置中添加多条规则。规则将按照列出的顺序应用。

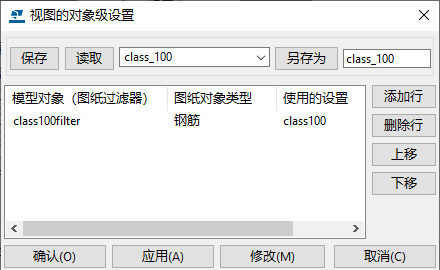

4. 在此示例中，定义以下规则值：
  模型对象(图纸视图过滤):class100filter
  图纸对象类型:钢筋
  使用的设置:class100
5. 为细部对象级设置指定一个名称（此处为 class_100），并使用另存为进行保存。
  名称中请勿使用空格或特殊字符。
6. 单击取消关闭对话框。
现在，您可以在包含吊装锚的浇筑体图纸中应用新的细部对象级设置了。

同一组细部对象级设置可应用于任何浇筑体图纸。
要应用细部对象级设置，请执行以下操作：
1. 要打开包含吊装锚的浇筑体图纸，请转到图纸和报告功能区选项卡，单击文档管理器，然后双击所需的图纸。
2. 要打开视图属性包含起重锚点的视图的对话框，请选择该视图并双击视图框架。
3. 在视图属性中，单击编辑设置...。
4. 加载刚刚创建的对象级设置，在此示例中为 class_100，然后单击加载。
5. 单击确认。
6. 确保将使用细部对象级设置设置为是。
7. 单击修改以应用视图中的更改。
8. 在对象级设置已更改。消息框中，单击是以确认细部对象级更改。

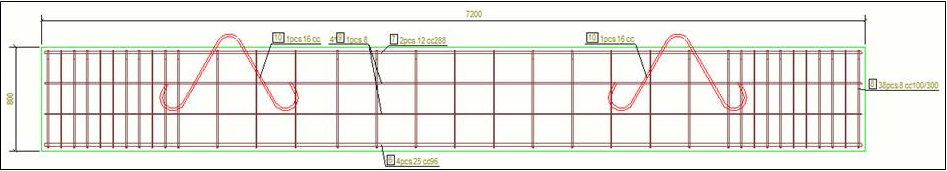

  起重锚现在显示为红色。

  注：
  如果视图的对象级设置对话框中的某条规则显示为红色，则表示当前模型文件夹下的 \attributes 文件夹中缺少为使用的设置定义的对象属性文件或为模型对象(图纸视图过滤) 定义的过滤文件。请参见以下示例：
