您可以在打开的图纸的图纸视图中创建零件的剖面图。图纸必须至少包含一个视图。

1. 打开要在其中创建剖面图的图纸。
2. 在视图功能区选项卡上，单击剖面图打开带有视图的剖面标记属性窗格。

   如果属性窗格未打开，请按住 Shift 并单击剖面图。

3. 首先，在剖面符号选项卡上设置剖面标记属性：

   1. 修改截面标签内容。

   2. 修改剖面标签、剖面方向符号和切割线属性。

      有关属性的更多信息，请参见添加和修改截面标记。

4. 接下来，在视图选项卡上设置剖面图属性：

   1. 在带有视图的剖面标记属性窗格中单击视图按钮。

   2. 根据需要修改图纸视图属性。

      有关更多信息，请参见图纸中的视图属性。

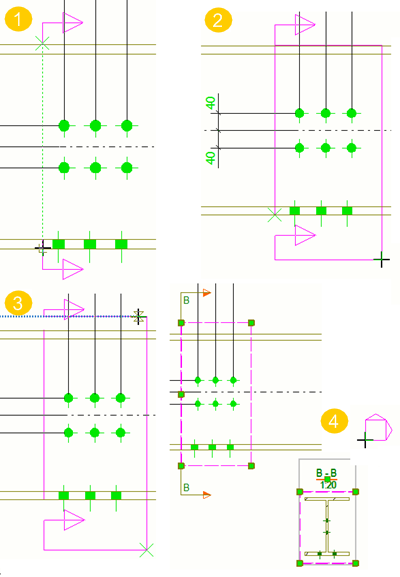

5. 选取两点来定义剖面平面的位置。

   如果激活正交捕捉，则选取点更方便：在文件菜单上，单击设置并选择正交，或按 O。

   对于梁，您还可以使用捕捉开关捕捉到垂足尝试选取该梁的顶面线，然后选取该梁的底面线。

6. 选取两点以定义切割框的方向和剖面图的深度。

   选取切割框时，稍微放大一点。您也可以在以后调整视图深度和视图边界。

   剖面的方向就是剖面标记箭头所指的方向。

7. 选取剖面图的位置。

   视图符号会跟随鼠标指针，指示出您要在何处放置剖面图。

   相反方向的深度为零 (0)。

   Tekla Structures 使用当前视图属性和剖面标记属性创建剖面图，在原始视图中添加剖面标记，并将剖面图放置在您选择的位置。

   您可以修改创建的视图。有关更多信息，请参见修改、排列和对齐图纸视图。

   Tip:

   • 所创建的剖面图的视图边界保持选中状态，通过拖动视图边界可以调整其深度和高度。

   • 如有必要，可以通过调整比例设置来更改剖面图的视图比例。

   • 如果需要创建其他视图，请再次执行剖面图命令。

您可以在打开的图纸的图纸视图中创建零件的弯曲剖面图。图纸必须至少包含一个视图。当您想渲染建筑的展开面或者管理隔层时，此工具非常有用。

1. 打开要在其中创建弯曲剖面图的图纸。
2. 在视图功能区选项卡上，单击剖面图打开带有视图的剖面标记属性窗格。

   如果属性窗格未打开，请按住 Shift 并单击剖面图。

3. 首先，在剖面符号选项卡上设置剖面标记属性：

   1. 修改截面标签内容。

   2. 修改剖面标签、剖面方向符号和切割线属性。

      有关属性的更多信息，请参见添加和修改截面标记。

4. 接下来，在视图选项卡上设置剖面图属性：

   1. 在带有视图的剖面标记属性窗格中单击视图按钮。

   2. 根据需要修改视图属性。

      有关更多信息，请参见图纸中的视图属性。

5. 在切割面上选取三个点。
6. 选取两点以确定切割框。
7. 选取一个点以确定弯曲剖面图的位置。

   符号会跟随光标，指示出您要在何处放置弯曲剖面图。

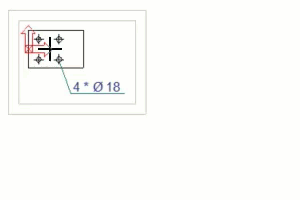

您可以从在现有图纸视图中选择的区域创建细部视图。默认情况下，细部视图的比例与主视图的比例相同，但在某些环境中，细部视图比例会放大。细部视图与原始视图具有相同的方向。在创建细部视图标签和细部标记之前，在图纸属性中定义起始编号或字母。

1. 打开要在其中创建细部视图的图纸。
2. 检查或更改细部视图和符号的起始编号或字母：
   1. 双击图纸背景并从选项树中选择细部视图，或者在整体布置图中单击细部视图按钮。
   2. 必要时更改值，然后单击修改。
3. 在视图功能区选项卡上，单击细部视图打开带有视图的细部标记属性窗格。

   如果属性窗格未打开，请按住 Shift 并单击细部视图。

4. 首先，在细部标记选项卡上设置细部标记属性：

   1. 修改细部标签内容以及相关属性，例如标记符号和细部边框。

      您选择的细部边框的形状影响您为细部选择区域的方式。有关细部标记及其属性的更多信息，请参见添加和修改细部标记。

      要将细部符号更改为自定义符号，请使用高级选项 XS_DETAIL_MARK_REFERENCE_SYMBOL。

5. 接下来，在视图选项卡上设置细部视图属性：

   1. 在带有视图的细部标记属性窗格中单击视图按钮。

   2. 根据需要修改视图属性。

      有关视图属性的更多信息，请参见图纸中的视图属性。

6. 根据所选的细部边框形状，执行以下操作之一：

   • 如果形状是圆，则选取圆的中心点，然后选取圆上的一点。

   • 如果形状是矩形，则选取矩形的角部点。

7. 选取细部标记的位置。
8. 选取细部视图的位置。

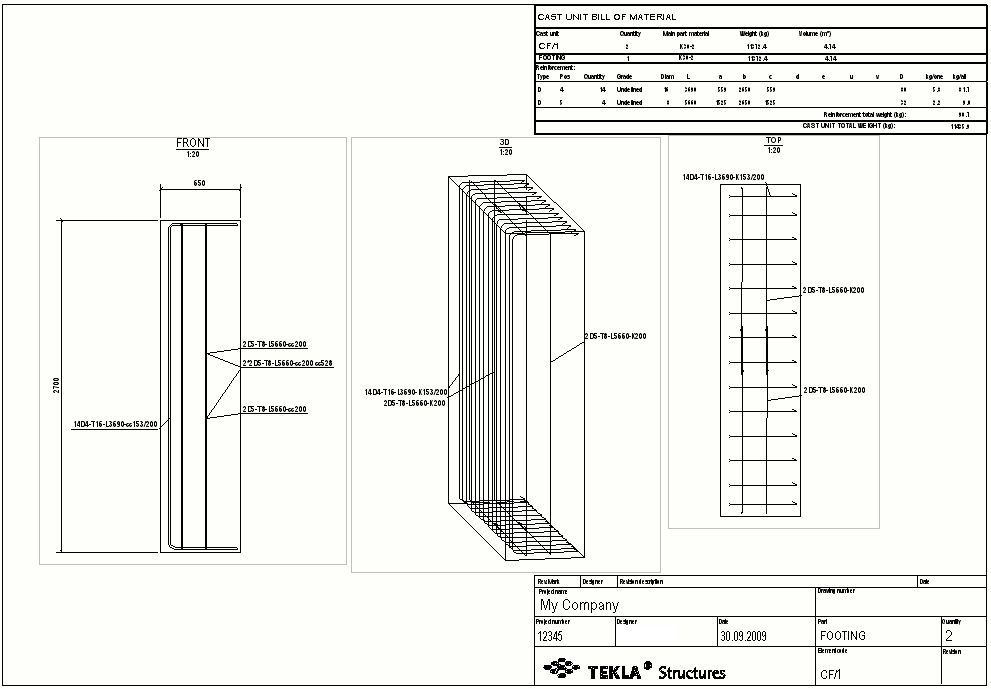

您可以创建零件、浇筑体或构件图中某一零件的附加视图。您可以选择零件平面（前面、顶部、后面或底部）来使用或创建零件的 3D 视图。

1. 打开一张图纸。
2. 在视图选项卡上，单击零件视图并选择以下内容之一：
   • 前面
   • 顶部
   • 后面
   • 底部
   • 3D 视图

   Tekla Structures 使用当前视图属性创建视图。如果一个平面在图纸中已有视图，则不创建新的视图。

3. 单击新视图的边框以打开视图属性，并根据需要修改属性。

   如果图纸属性窗格未打开，请双击视图边框。

   例如，对于 3D 视图，您可能需要修改视图角度。

   有关更多信息，请参见图纸中的视图属性。

4. 单击修改。

您可以创建整个模型视图的新图纸视图。

1. 打开一张图纸。
2. 要打开模型视图列表，请在视图选项卡上单击模型视图 > 模型视图列表，然后让列表保持打开状态。
3. 要为新视图设置属性，请在图纸属性窗格对象列表中选择视图。

   例如，您可能想更改视图比例。

   您还可以按住 Shift，并在视图选项卡上单击整个模型视图。

   有关视图属性的更多信息，请参见图纸中的视图属性。

4. 从模型视图列表中打开一张模型视图。
5. 单击打开的模型视图。

您可以创建模型中所选区域的新图纸视图。

1. 打开一张图纸。
2. 要打开模型视图列表，请在视图选项卡上单击模型视图 > 模型视图列表，然后让列表保持打开状态。
3. 要为新视图设置属性，请在图纸属性窗格对象列表中选择视图。

   例如，您可能想更改视图比例。

   另一种打开视图属性的方法是，按住 Shift 并在视图选项卡上单击模型视图中的区域。

   有关视图属性的更多信息，请参见图纸中的视图属性。

4. 从模型视图列表中打开一张模型视图。
5. 在模型视图中选取两个角以定义图纸视图的 X 和 Y 尺寸。

   X 和 Y 方向使用模型视图的坐标系。视图深度与在图纸视图属性中定义的深度相同。

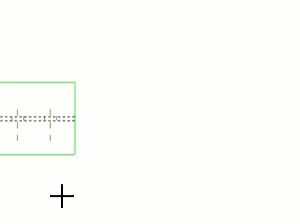

您可以创建在现有图纸视图中选择的区域的新图纸视图。

1. 打开一张图纸。
2. 在视图选项卡上，单击图纸视图中的区域。
3. 在图纸视图中为新图纸视图选择一个区域。
4. 为新视图选择一个位置。
   表示将要放置的视图的符号会跟随鼠标指针一起移动，这样便于您查看放置视图的位置。
