创建制造图纸

根据最佳匹配图纸或应用的设置创建构件、单个零件或浇筑体图纸，具体取决于所选模型对象的类型。

在创建图纸时，可以使用为不同模型对象预定义的已保存设置，也可以使用模型中的现有图纸作为模板。您可以高效地管理创建过程，并为每个单独的模型对象选择设置，或者，也可以选择在当前模型中自动检测到的最佳匹配图纸模板。

准备工作

在开始创建制造图纸之前，请考虑以下事项：

在创建构件图时，请确保已激活模型中的选择构件选择开关，然后再选择任何对象。或者，可以使用适当的选择过滤和对象可见性对话框中的创建检查选项来定义要为其创建图纸的对象。

如果您在模型中选择了零件，则会显示一条消息，要求您确认是否要创建零件图。如果要创建零件图，请单击确认，否则单击取消。

这是功能区下拉菜单在使用创建制造图纸命令并启用两个开关时的默认外观：
根据您是要立即创建图纸还是打开创建检查对话框以更好地控制创建过程，启用或禁用智能创建和创建检查开关。
您可以从功能区、上下文菜单或上下文工具栏中选择创建制造图纸命令。

使用创建检查功能控制图纸创建

要更好地控制绘图创建过程，请同时启用创建检查和智能创建开关，并选择创建制造图纸命令。如果模型中没有要用作模板的图纸，或者您确切知道要使用哪个已保存设置，则使用创建检查会特别有用。

选择模型中的对象。
启用创建检查和智能创建开关。
如果您没有要使用的图纸模板或您想使用特定的图纸设置，请仅启用创建检查开关。
在功能区、上下文菜单或上下文工具栏中选择创建制造图纸。

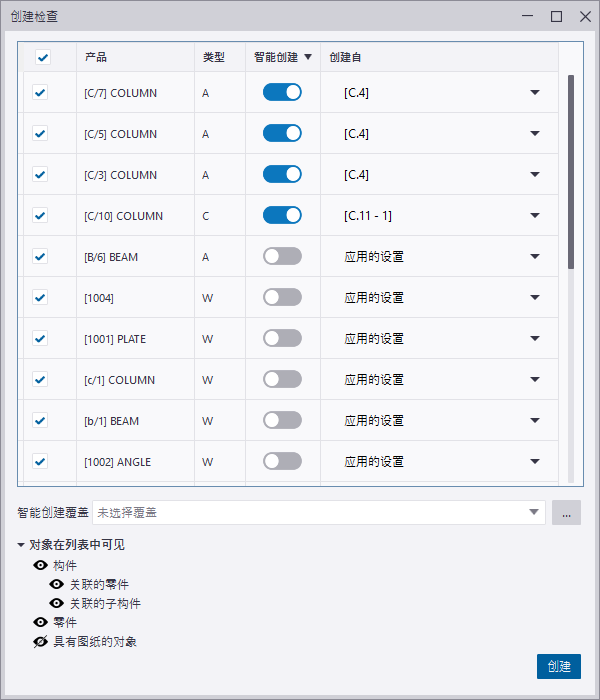

在工具完成对模型对象的评估后，将显示创建检查对话框，其中包含所选对象的列表。创建自列中显示了为每个单个对象匹配的最佳图纸模板。
在对话框中选择所需的选项和设置：

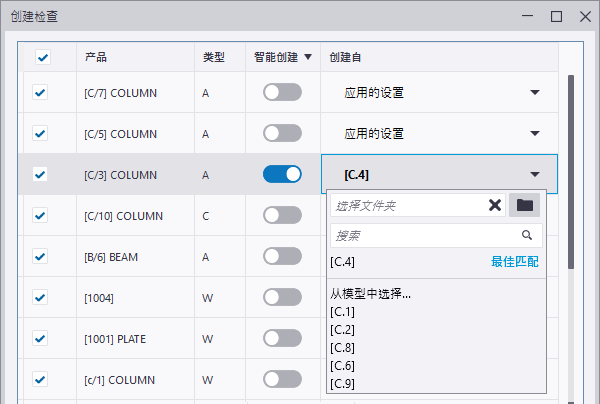

- 在启用智能创建后，您可以从当前模型或下拉列表中的任何其他模型中选择任何其他图纸模板。要在另一个模型中使用模板，请浏览到模型文件夹。如果未找到匹配的模板，系统会向您发送通知。
- 在启用智能创建后，您可以从当前模型中选择要将其图纸用作模板的图纸对象。要执行此操作，请选择从模型中选择...，并从模型提供的可选择对象中选择对象。

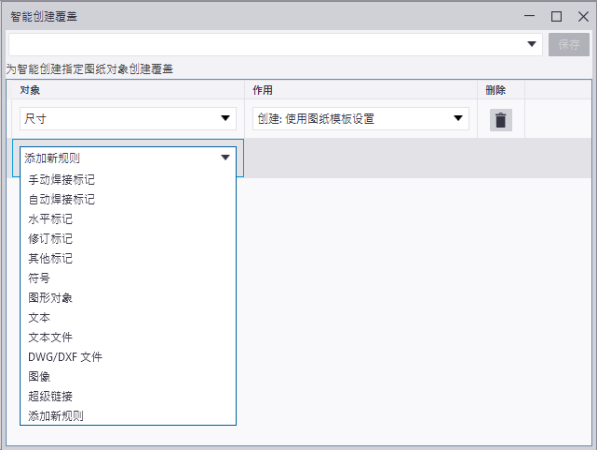

- 在启用智能创建后，定义是使用所选图纸模板的设置还是应用的设置重新创建特定的图纸对象。为此，请通过单击带有三个点的按钮来打开智能创建覆盖对话框。
  - 要创建新的覆盖规则，请从对象列表中选择一个对象类型，然后在操作列表选择操作类型，赋予覆盖设置文件一个名称，然后单击保存按钮。
  - 在创建检查对话框的智能创建覆盖列表中选择所需的覆盖设置文件进行使用。

    如果您添加了覆盖规则但尚未保存，则不会使用该规则。
  - 如果您不想使用任何覆盖规则，请在智能创建覆盖列表中选择空字符串。

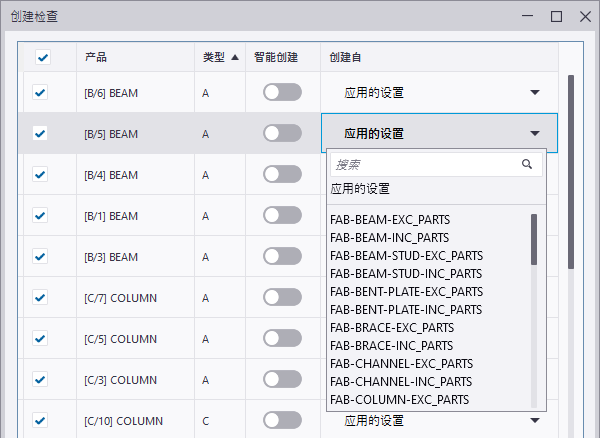

- 要仅使用应用的设置，请禁用智能创建。默认情况下，如果未找到最佳匹配模板，智能创建将自动禁用，并且应用的设置将变为可用状态。您可以打开下拉列表以选择任何其他已保存设置。

  这种方法很方便，尤其是在您明确知道要使用哪些已保存设置的情况下。
- 请清除产品列表中模型对象前面的复选框，以防止为这些对象创建图纸。
- 要为多个模型对象选择相同的最佳匹配模板或应用的设置，请在按住 Shift 或 Ctrl 键的同时选择这些模型对象，然后在创建自列中选择所需的最佳匹配模板或应用的设置。
- 使用搜索功能可查找所需的图纸模板或应用的设置。
- 启用或禁用以下对象可见性选项，以控制创建检查对话框中显示的对象：
  - 构件：列出选中的构件。
    - 关联的零件：列出与构件关联的所选零件。
    - 关联的子构件。列出与构件关联的所选子构件。
  - 零件：列出所有选中的零件。
  - 具有图纸的对象：列出已具有图纸的对象。
单击创建。

此时，将会基于图纸模板或应用的设置以及根据定义的设置，为创建检查对话框中列出的所有模型对象创建图纸。创建的图纸列于文档管理器中。

使用智能创建功能创建图纸

如果您已在模型中创建图纸，则可以使用在当前模型中自动检测到的最佳匹配图纸模板创建图纸。这种方法非常快速且高效。

请注意，智能创建不会为单个零件对象和钢筋构件对象寻找最佳匹配图纸模板。

选择模型中的对象。
仅启用智能创建开关。
在功能区、上下文菜单或上下文工具栏中选择创建制造图纸。

图纸将基于当前模型中的最佳匹配图纸模板进行创建。如果找不到匹配的图纸，则会根据“图纸属性”对话框中应用的设置创建图纸。创建的图纸列于文档管理器中。
