图纸中可用的颜色

下表是 Tekla Structures 图纸中可用的基础颜色，以及不同颜色在黑白图纸和灰度图纸中的显示情况。打印图纸中所使用的线宽对应的笔号列在笔列中。

一些不同的灰度阴影在某种程度上是真彩色，无论图纸颜色模式如何，它们都将保持其颜色，直至打印。


名称	笔	亮度
不可见	9	不可见
黑色	7	0%
红色	1	0%
绿色	3	0%
蓝色	5	0%
青色	4	0%
黄色	2	0%
红紫色	6	0%
棕色	15	30%
深绿色	110	50%
深蓝色	141	70%
蓝绿色	111	90%
橘黄色	31	100% 白色
灰色	8	60%
灰色 30	251	30%
灰色 50	252	50%
灰色 70	253	70%
灰色 90	254	90%
特别	-	-

您可以在图纸对象属性中选择线的颜色。在属性窗体中，还指示了颜色名称。

图纸阴影（填充）中的颜色

从类型列表中选择了一种填充类型后，您可以在填充选项卡上的零件和形状属性中选择阴影（填充）颜色。

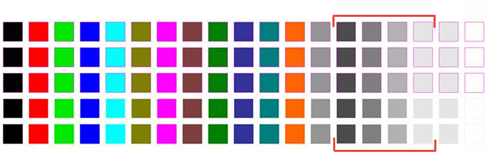

在下图中，真实灰度阴影用红色标记。

灰度色标 (130 - 133) 也可用于自动阴影。

图纸中的颜色模式

图纸中线的颜色可以使用三种基本的颜色模式：黑白、灰度和颜色。

颜色是默认的颜色模式。要在启动时更改图纸中的默认颜色模式，请使用 XS_USE_COLOR_DRAWINGS 高级选项。

除了三种基本颜色模式外，图纸中还可以使用黑色背景和彩色线（高级选项 XS_BLACK_DRAWING_BACKGROUND）。

除了实际颜色，您可以指定特殊颜色，此颜色在打印输出时不会转换为黑色。有关详细信息，请参见下文的“指定用于打印的特殊颜色”。

请注意，图纸颜色模式不会影响打印输出中的颜色，您可以打印图纸对话框中的选项选项卡中选择打印颜色。您可以在打印图纸对话框中的线属性选项卡上更改不同颜色的线宽。此设置会影响打印输出中的线宽，以及黑白模式下屏幕上的线宽。要同时以彩色和灰度模式在屏幕上显示定义的线宽，请转到文件 > 设置，然后选中打印线宽复选框。在打印预览中，所有模式均显示实际线宽。

颜色

默认情况下，颜色模式不显示不同线宽。要在屏幕上显示打印图纸对话框中定义的线宽，请转到文件 > 设置并选择打印线宽。

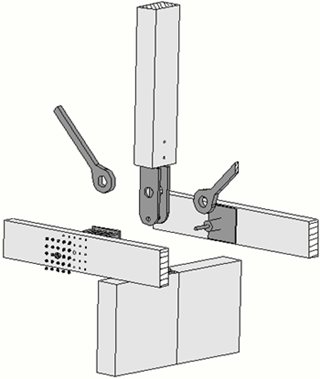

以下是颜色模式下的图纸示例。

灰度

在灰度模式下，1 到 7 所代表的颜色（黑色、红色、绿色、蓝色、青色、黄色、红紫色）显示为黑色，8 到 14 所代表的颜色（棕色、深绿、深蓝、蓝绿、橙色、灰色）显示为不同深浅的灰色。

默认情况下，灰度模式不显示不同线宽。要在屏幕上显示打印图纸对话框中定义的线宽，请转到文件 > 设置并选择打印线宽。

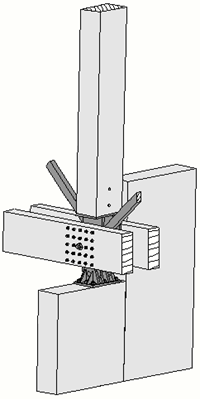

以下是灰度模式下的图纸示例。

黑白

默认情况下，黑白模式显示不同的线宽。

以下是黑白模式下的图纸示例。

更改图纸颜色模式

您可以更改图纸的颜色。

打开一张图纸。
在文件菜单上，单击设置，然后在颜色模式下选择黑白、灰度或颜色。

您可以按键盘上的 B 键在图纸中切换不同颜色模式。

指定打印的特殊颜色

您可以定义一种在打印时不会转换为黑色的特殊颜色。此颜色将根据所选的打印机设置，以彩色或灰度色标的形式打印。特殊颜色是使用 RGB（红绿蓝）值（范围为 0 到 255）定义的，并作为阴影应用于零件或草图对象。

在文件菜单中，单击设置 > 高级选项并转到阴影类别。
使用以下高级选项定义颜色：
以上所有高级选项的默认值都是 230。值越小，阴影越深。
单击确认或应用。
打开一张图纸。
双击一个图纸对象以打开对象属性。例如，单击建筑对象或矩形。
选择填充类型。
选择特别填充颜色。
单击修改。

您选择的对象便会使用您指定的特殊颜色。
