复制图纸

您可以通过使用现有模型和其他模型的主图纸目录中添加的复制模板、当前模型的文档管理器中的图纸和模板库中的复制模板来复制图纸。

您应在以下情况下考虑复制图纸：

模型中有几个相似的零件、构件或浇筑体。
当存在多个具有不同位置编号的相似零件时，最好简化编辑工作。您可以使这些相似零件具有单独的图纸。
图纸需要大量的手动编辑

复制的图纸包括的零件可能会多于或少于原始图纸中的零件。零件属性、标记、关联注释和相关文本对象都从原始图纸中的相似零件中复制而来。

如果复制没有产生令人满意的结果，您需要手动修改复制的图纸。例如，您可以为一个桁架创建图纸，修改该图纸，然后针对相似的桁架复制图纸。有时，当两个桁架不一致时，您需要修改复制的图纸。

复制的对象

可以复制以下对象：

尺寸
在图纸中添加的焊接标记
在模型中添加的焊接标记
水平标记
修订标记
注释对象
图纸的所有用户定义属性
文本
符号
图形图纸对象（形状）
文本文件
DWG/DXF 文件
超级链接
手动创建剖面和细部视图
在复制包括零件图的构件图时，默认情况下，Tekla Structures 会在复制的构件图中包括零件图。

使用主图纸目录中的复制模板创建图纸

在主图纸目录中，您可以使用已从文档管理器中添加到目录的复制模板创建零件图、构件图和浇筑体图纸。

请注意，主图纸目录中仅显示针对高级选项 XS_CLONING_TEMPLATE_DIRECTORY 设置的文件夹中的复制模板。

限制:

您无法通过主图纸目录复制整体布置图。只能使用文档管理器中的复制命令才能复制整体布置图。
不能复制多件图。
无法通过主图纸目录修改复制模板的图纸属性。

在图纸和报告选项卡上，单击主图纸目录。
双击要使用的复制模板。
转到图纸生成选项卡，并指定尺寸和标记的复制方式。

可以选择忽略尺寸和标记、复制它们或重新创建它们。

标记选项控制修订标记和所有建筑对象标记。

如果复制尺寸或其他标记没有生成令人满意的结果，请在尺寸和其他标记框中选择创建。此选项不能用来创建任何新视图。
在同一个选项卡上，选择要复制的对象类型。
如果只想创建特定零件的图纸，请从模型中选择这些零件。

您也可以使用相应的选择过滤器并选择整个模型。在选择对象时，请仅激活选择对象选择开关，否则，选择对象可能要花费很长时间。
单击创建图纸或创建所有零件的图纸。
如果提示您对模型编号，请执行此操作。

Tekla Structures 将会创建图纸并将其添加到文档管理器中。在文档管理器中，复制的图纸在变动列中以文本图纸已复制进行标记。
检查复制的图纸，必要时进行修改。

提示：

如果您的复制模板是使用较旧版本的 Tekla Structures 创建的，而您想要利用较新版本的 Tekla Structures 以提供更好的关联性，请使用刷新关联性命令来刷新图纸关联性，您可以在快速启动框中键入该命令。

使用其他模型中的复制模板进行复制

您可以利用位于其他模型中的主图纸目录复制模板，并使用这些模板创建图纸。

限制:您只能使用其他模型中的复制模板，而不是主图纸的其他类型，例如，已保存设置或规则组。

在图纸和报告选项卡上，单击主图纸目录。
在主图纸目录中，单击打开包含主图纸的模型对话框。
单击添加模型...并浏览到所需的模型。
单击确认。

现在，所定义的文件夹中的复制模板即会显示在主图纸目录中。
从主图纸目录中选择复制模板并使用所选模板创建图纸。

提示：

当多个工程中具有相似的零件时，您可以维护一组复制模型，然后在必要时取用复制模型中的复制模板。

从文档管理器复制

除了使用主图纸目录中的复制模板复制图纸外，您还可以从文档管理器中复制零件图、浇筑体图纸、构件图和整体布置图。

注：

当您复制构件或浇筑体的图纸时，它们必须和最初创建图纸的构件或浇筑体具有相同的主零件类型。例如，原图纸的上弦杆和复制桁架就将是主零件。
在整体布置图中，会复制一个主视图和剖面图以及细部视图。但是，复制剖面图和细部视图时可能不准确。
如果视图的 X 坐标及 Y 坐标不同，复制整体布置图时将无法正确复制平面视图的注释。例如，如果您有两个不同楼层平面视图的 GA 图纸，则只有当这两个楼层处于上下位置时，复制结果才可以接受，它们之间的唯一不同是 Z 坐标。但是，如果两个平面视图位于两个不同的建筑物中，且 X 坐标及 Y 坐标不同，注释的复制结果将不理想。

复制之前，完成、保存并关闭要用作复制模板的图纸。

复制图纸

要从文档管理器中复制图纸，请执行以下操作：

在模型中，选择要在图纸中包含的内容：
- 如果您要复制零件图、浇筑体图纸或构件图，请选择零件、构件或浇筑体。
- 如果您要复制整体布置图，请选择模型视图。为此，请单击所需模型视图，以便在视图四周显示黄色边框。
在图纸和报告选项卡上，单击文档管理器。
单击复制并执行以下操作之一：
- 选择当前模型，单击选择图纸，然后从文档管理器中选择要用作复制模板的图纸。
- 选择其他模型，找到所需模型，然后单击确认。然后单击选择模板并选择要用作复制模板的图纸。使列表保持打开状态。有关此复制类型的更多详细说明，请参见“使用模板库中的图纸模板进行复制”部分。
在克隆图纸对话框中，选择要复制到新图纸中的图纸对象类型以及每种对象类型的操作。
- 对于尺寸和其他标记（所有建筑对象标记），选择是要复制这些标记、复制图纸时自动重新创建这些标记（创建）还是在复制过程中忽略这些标记。

  如果复制尺寸或其他标记没有生成令人满意的结果，请在尺寸和其他标记框中选择创建。此选项不能用来创建任何新视图。
- 对于其他对象，选择复制或忽略这些标记。
单击复制所选项(S)。

Tekla Structures 即会复制图纸。在文档管理器中，复制的图纸在变动列中以文本图纸已复制进行标记。

有关复制整体布置图的示例，请参见下文。

示例：复制整体布置图

在本示例中，我们创建了包含 3200 多个平面的建筑整体布置图，对该图纸进行了编辑以获得所需结果，然后将包含 3200 多个平面的图纸作为模板复制了包含 6300 多个平面的整体布置图。

有关如何复制的详细说明，请参见上一节。

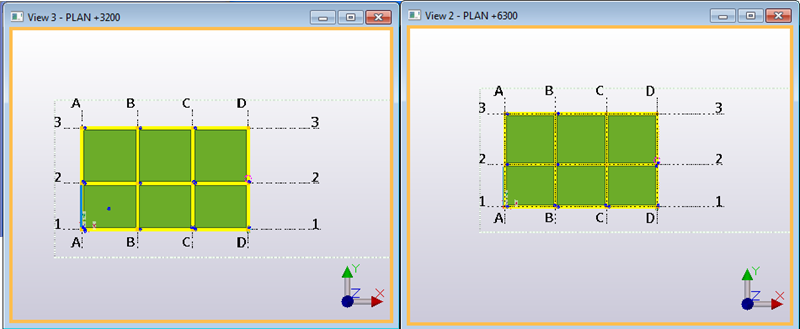

第一层和第二层非常相似：

我们对包含 3200 多个平面的整体布置图进行了些许编辑，例如删除了某些标记。

我们在文档管理器中选择将包含 3200 多个平面的整体布置图作为模板进行复制，在模型中选择包含 6300 多个平面的模型视图，然后复制图纸。

在复制的图纸中：

已移动图纸视图平面以匹配模型视图的 6300 多个平面。
如果匹配的位置有零件，则标记会被复制到新位置且内容会更新。
对尺寸进行复制。
所有建筑对象标记都会进行复制。

使用模板库中的图纸模板进行复制

这是一种更为手动的复制图纸方法：您可以使用位于模板库中的图纸模板创建图纸。模板库实际上是一个模型文件夹，其中包含要用作图纸模板的图纸。

在您要用作模板模型的模型中，创建您要用作图纸模板的图纸并保存该图纸。
在您要使用图纸模板创建图纸的其他模型中，选择要包括在新图纸中的对象。
在图纸和报告选项卡上，单击文档管理器。
在文档管理器中，选择图纸并单击复制。
单击其他模型。

使用浏览模型...浏览到包含所需图纸模板的其他模型文件夹。
单击选择模板...
在图纸模板对话框中，选择一个图纸模板并保持列表处于打开状态。
在克隆图纸对话框中，使用对象和作用在复制中选项定义要复制的图纸对象和对每个复制对象执行的操作。
单击复制所选项(S)复制图纸。

Tekla Structures 即会复制图纸。在文档管理器中，复制的图纸在图纸已复制列中以文本变动进行标记。

提示：

您可以使用高级选项 XS_DRAWING_TEMPLATES_LIBRARY 指定始终使用特定的模型文件夹作为模板库。

仅在所选视图中复制尺寸

克隆图纸对话框中的尺寸复制选项会影响所有视图，而在这个视图中创建尺寸方法选项将仅为所选视图设置尺寸创建方法。例如，您可以在前视图中创建自动尺寸，然后在剖面图和端部视图中复制尺寸。

双击图纸视图边框以打开视图属性对话框。
在属性2选项卡上，将在这个视图中创建尺寸方法设置为复制。

在对现有图纸进行复制和重新标注尺寸过程中，使用此选项影响尺寸的创建。
单击修改。
保存并关闭图纸。
打开文档管理器，选择图纸并单击复制(L)...
在克隆图纸对话框中，选择要复制的对象以及尺寸复制选项（忽略、复制、创建）。
- 如果选择尺寸 > 忽略，则仅针对将在这个视图中创建尺寸方法设置为复制的视图复制尺寸。
- 如果您选择尺寸 > 复制，则会针对所有视图复制尺寸。
- 如果您选择尺寸 > 创建，则针对所有视图创建尺寸（除了将在这个视图中创建尺寸方法设置为不要创建的视图）。
单击复制所选项(S)。

在复制后刷新图纸关联性

复制和关联性方面的改进通常需要重新创建关联规则。这可以通过使用刷新关联性命令来实现。在使用此命令时，您不需要重新创建图纸。

例如，如果您的复制模板是使用较旧版本的 Tekla Structures 创建的，而您想要利用较新版本的 Tekla Structures 以提供的更好的关联性，则此命令非常有用。

在图纸和报告选项卡上，单击文档管理器。
打开要刷新其关联性的复制模板。
转到快速启动，输入 Refresh associativity，并在显示的列表上单击刷新关联性命令。
