在钢筋标记中添加插图

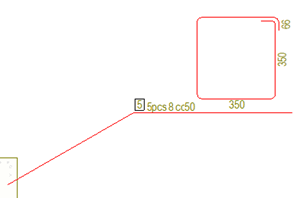

您可以在钢筋标记中为钢筋添加插图，以在图纸中示意说明钢筋的形状和尺寸。

可以在自动和手动创建的钢筋标记中添加插图。

注：

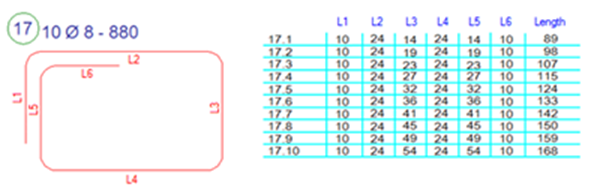

插图仅适用于锥形组包含具有相同肢数的钢筋的情况。如果锥形组包含具有不同肢数的钢筋，请使用属性修改量将该组拆分为更小的组。

提示：

要更改插图的引出线长度、颜色、线型或对象表示，请打开由高级选项 XS_SYSTEM 定义的系统文件夹中的 rebar_config.inp 文件，并编辑以下行：PullOutLeaderLineMinLength、PulloutColor、PulloutVisibleLinetype 和 PulloutRepresentation。

自动在钢筋标记中添加插图

在图纸和报告选项卡上，单击图纸属性，然后选择图纸类型。
加载尽可能与您所需的图纸属性相近的图纸属性。
浇筑体图纸： 在左侧的选项树中单击视图创建，选择要更改的视图和属性，然后单击视图属性。
单击选项树上的钢筋标记。
要在钢筋标记中添加插图，请双击可利用的零件列表中的插图元素。
在插图对话框中，定义插图设置。

有关设置的更多信息，请参见下面的“插图设置”部分。
单击确认。
使用唯一的名称保存标记属性以供未来使用。
浇筑体图纸：单击保存以保存视图属性中的更改，然后单击关闭以返回到图纸属性。

整体布置图： 单击确认。
单击保存以保存图纸属性，然后单击确认并创建图纸。

手动在钢筋标记中添加插图

在包含钢筋和钢筋标记的打开图纸中，双击一个钢筋标记。
钢筋标记属性会显示在属性窗体中。
在标记编辑器预览中，单击要添加插图的标记位置。
要在标记中添加插图元素，请单击编辑器中的新元素按钮并选择插图。
在插图对话框中，定义插图设置。
有关插图设置的更多信息，请参见下面的“插图设置”部分。
单击确认。
要将更改应用于钢筋标记，请单击属性窗体中的修改。

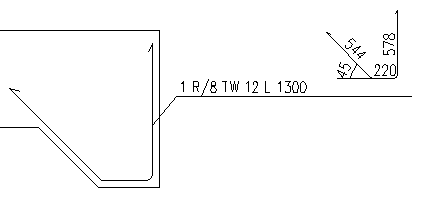

Tekla Structures 在标记中添加插图。

插图设置


设置	描述
比例	选择比例选项：自动会自动设置插图的比例。一个系数和两个系数会根据您输入的值来设置插图的比例。插图的比例相对于图纸视图的比例。例如，如果图纸视图比例为 1/10，插图的比例为 2，则图纸视图中插图的实际比例为 1/5。
镜像	水平或垂直镜像插图。要进行镜像，请单击镜像按钮：镜像仅在一个系数和两个系数模式下的对象级别属性中可用。
旋转	在“旋转”中，选择插图的旋转方式：自动、平面或3D。如果插图为 3D，并且您选择了自动，则 Tekla Structures 会自动以 3D 模式显示该插图。
端部标记	选择插图中钢筋端头所需的形状。
尺寸	选择尺寸以在插图中显示钢筋尺寸。
扩大	选择扩大以在插图中更清晰地显示钢筋钩。
弯曲半径	选择弯曲半径以弯曲辊直径的形式显示弯曲半径。
弯折角	选择弯折角以在插图中显示钢筋弯折角。
管接头/端部锚栓符号	选择管接头/端部锚栓符号以显示表示插图中钢筋管接头和端部锚栓的图形符号。
占位符	选择占位符以显示占位符而不是插图中的尺寸。在对象级别钢筋标记属性的插图对话框中，占位符选项仅在 XS_ENABLE_PULLOUT_PLACEHOLDERS 高级选项设置为 `TRUE` 时可用。在视图级别钢筋标记属性的插图对话框中，此选项始终可用。

示例

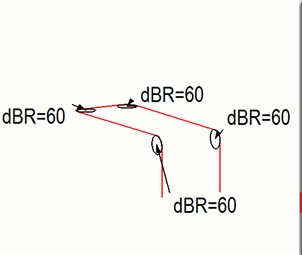

显示弯曲半径的 3D 插图：

显示占位符而不是尺寸：
