除了在创建图纸时为图纸定义的自动尺寸外，您还可以在打开的图纸中手动添加尺寸。不建议在 3D 视图中手动标注尺寸。

1. 在选项卡上，按住 Shift 并在尺寸标注选项卡中单击其中一个尺寸标注命令:

   水平:通过选取要标注尺寸的点，在 x 方向创建一个尺寸。X 取决于当前 UCS。



   垂直:通过选取要标注尺寸的点，在 y 方向创建一个尺寸。Y 取决于当前 UCS。



   垂直:创建垂直于一条线的尺寸。通过选取两个点来设置尺寸线的方向来定义线。然后选取要标注尺寸的点。



   正交:通过选取要标注尺寸的点，在 x 或 y 方向上创建一个尺寸。Tekla Structures 使用总距离较大的方向。X 和 y 取决于当前 UCS。



   弯曲尺寸，直角参考线:用直角参考线创建一个弯曲的维度。选取三点以定义弧，然后选取要标注尺寸的点。线上的尺寸文本可以为距离或角度值。



   弯曲尺寸，径向参考线:用径向参考线创建一个弯曲的尺寸。选取三点以定义弧，然后选取要标注尺寸的点。线上的尺寸文本可以为距离或角度值。



   自由:创建一个与您选取的任意两个点之间的线平行的尺寸。



   COG:通过在重心位置创建 COG 尺寸并添加 COG 符号，在零件图、构件图和浇筑体图纸中指示重心 (COG) 的位置。您也可以在剖面图中创建 COG 尺寸。



   平行:创建与一条线平行的尺寸。首先选取两个点以定义尺寸线的方向，然后选取要标注尺寸的点。



   半径:创建一个径向尺寸。选取三点定义弧并选取尺寸的位置。



   角度:创建角度尺寸。选取顶点和两点来定义角度，然后选取边来放置尺寸。



   您还可以通过从图纸属性窗口对象列表中选择尺寸类型来创建尺寸。

2. 您可以加载预定义的尺寸属性并搜索属性：

3. 根据需要修改尺寸线和尺寸值属性。
   例如，定义尺寸线和箭头属性，调整尺寸值字体、位置、背景、框架、单位、格式和精度，并设置尺寸放置属性。
4. 添加带有所需内容的尺寸标签。

   当您单击标签容器时，将显示标签的内容部分。

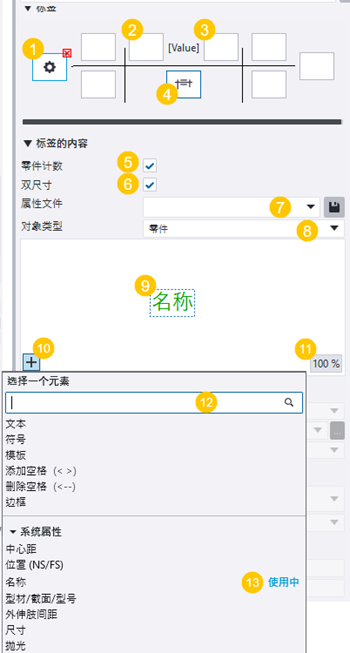

   (1) 尺寸线周围的可用标记容器。单击标记容器以将其选中。使用容器右上角的红色删除按钮删除内容。您可以输入文本或单击 按钮，然后从元素列表中选择所需的元素。

   在标签中，您不能使用 MODEL_TOTAL 这类引用整个模型的模板属性。标签仅校核图纸中对象的信息，而不校核整个模型的信息。

   (2) 前缀标签

   (3) 后缀标签

   (4) 双尺寸标签

   (5) 零件计数复选框：单击标签容器时，零件计数复选框变为可用。当您选中该复选框时，所选标签会显示零件数。

   (6) 双尺寸复选框：单击双尺寸标签容器 (4) 时，双尺寸复选框变为可用。当您选中该复选框时，将应用双尺寸。

   (7) 属性文件:加载一组预定义的尺寸标签内容。

   (8) 对象类型:定义要标注尺寸的建筑对象的类型。选项包括零件、螺栓、钢筋、表面处理和浇筑对象。当您在打开的图纸中选择了尺寸时，此设置不可用。

   (9) 用于在尺寸标签中添加内容的可视标签编辑器。您可以将元素拖动到一个标签容器内的另一位置。单击右上角的红色 删除按钮可删除元素。

   (10) 元素列表。单击 按钮打开元素列表，然后选择要添加到当前标签容器中的元素。

   (11) % 按钮显示预览中的当前缩放级别。您可以通过滚动鼠标中键来放大或缩小。单击按钮缩放至最适合。

   (12) 用于搜索元素的搜索框。输入要定位的元素。您还可以搜索元素。如果您没有在列表中找到所需的用户定义的属性，则可以在搜索框中键入属性的名称，然后按 Enter 进行添加。

   (13) 如果您已经在标签中添加了一个元素，则该元素会在元素列表中标记为使用中。
5. 定义尺寸标签属性：
   • 如果您想在标签中显示零件计数，请选中零件计数复选框。
   • 选择标签边框类型和颜色，以及文本颜色、字体和高度。您可以在整个标签容器或单个容器元素周围添加边框。
   • 选择标签旋转。每个标签都有独立的旋转设置，因此，您可以旋转一些标签而保留其他标签不旋转。平行于尺寸线不旋转标签，而垂直于尺寸线旋转标签。
   • 要过滤掉一些自动创建的标签内容，请使用已排除标签并选择预定义的图纸视图过滤器。
6. 定义尺寸扩大和板定位标记设置。
7. 选取要添加尺寸的点。

   按照状态栏上的说明添加尺寸。

   使用正确的捕捉开关获取正确的尺寸非常重要。可以右键单击并选择最适合您需要的开关来临时更改开关。

   对于通过单击鼠标中键来放置尺寸线的尺寸类型，放置设置将会影响结果。如果您将放置方式设置为固接，则鼠标中键点击的位置就是尺寸线位置。如果您将放置方式设置为自由，则单击鼠标中键将定义尺寸线位于对象的哪一侧，并且 Tekla Structures 将会放置该尺寸线。

   Tekla Structures 使用当前尺寸属性添加尺寸。

8. 要停止添加尺寸，请按 Esc。

   如果您对尺寸不满意，您可以随后修改自动和手动尺寸。您还可以通过拖动更改尺寸位置。拖动尺寸时，放置设置默认更改为固定。您还可以拖动尺寸标记，当拖动它时，会自动创建引出线。

手动尺寸的示例

命令和设置	示例

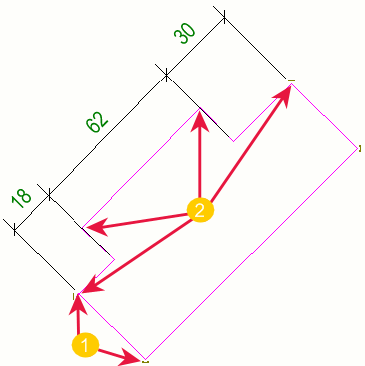

添加平行尺寸 (1) 显示的是为定义平行尺寸线的方向而选取的边缘点。 (2) 显示的是选取的尺寸点。

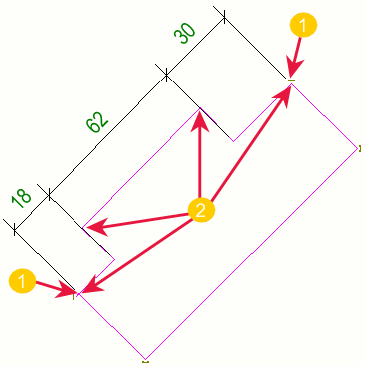

零件与前面相同，但现在使用添加正交尺寸 来标注尺寸 (1) 显示的是选取的尺寸点。 (2) 显示的是选取的尺寸点。
添加具有直角参考线的弯曲尺寸 线上的尺寸标记是距离值。

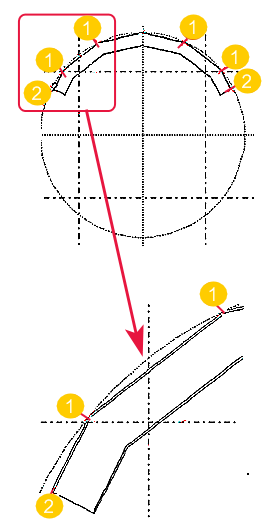

如果曲梁和折梁末端已切割或接合，则梁末端的点不一定位于在梁的真正曲线上。这是因为曲梁是使用直段创建的。点通过 (2) 表示。 为避免创建不正确的弯曲尺寸，请选取三点定义弧，这三个点通过 (1) 表示。 使用端点捕捉。
添加具有径向参考线的弯曲尺寸 弯曲尺寸设置为距离。 线上的尺寸标记是距离值。
添加具有径向参考线的弯曲尺寸 弯曲尺寸设置为角度。 此线上的尺寸标记是角度值。
添加角度尺寸 角度尺寸设置为顶部角点的度数。
添加角度尺寸 角度尺寸设置为侧边角度。
添加角度尺寸 角度尺寸设置为三角形。 三角形基础长度 设置为 100。
添加径向尺寸
未旋转的尺寸标记
旋转后的尺寸标记
