手动为钢筋添加尺寸

您可以手动将尺寸添加到钢筋组。

每个钢筋组可以具有带标签或不带标签的尺寸标记、分布式尺寸线或这些样式的不同变体。根据钢筋尺寸标记属性中定义的尺寸属性创建尺寸。整体布置图和浇筑体图纸中提供了用于创建钢筋尺寸标记的钢筋命令。

您可能想要添加钢筋尺寸标记，尤其是在混凝土浇筑体图纸中，其中只有一个钢筋浇筑体可见。

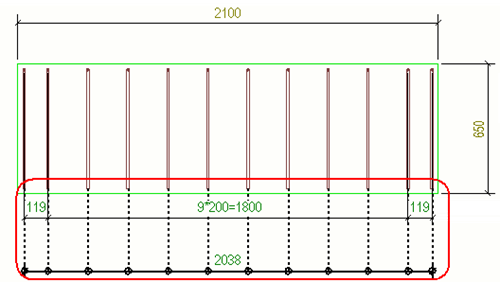

尺寸线或分布线显示组中钢筋的分布，并且通常在您将尺寸拖到钢筋组外部时在尺寸线和钢筋之间绘制短划线。您可能特别希望在整体布置钢筋图中使用分布线，因为它们可能包含许多具有钢筋组的零件，并且您通常需要只显示组中的一个钢筋并将尺寸线拖动到合适的位置以清楚查看所有内容。
添加尺寸时，首先使用在您自己的环境中定义的预定义尺寸设置。如有必要，您可以为各个尺寸修改这些设置。

默认环境包含以下钢筋尺寸设置文件，您可以将这些文件加载到钢筋尺寸标记属性：

有关典型设置的更多信息，请参见下面的“典型尺寸标记、带标签的尺寸标记和尺寸线设置”部分。

除了下述钢筋尺寸标注方法之外，您还可以使用钢筋组尺寸标注应用程序标注钢筋尺寸，请参见使用钢筋组尺寸标注应用程序来标注钢筋尺寸。

将尺寸添加到钢筋组中

您可以在创建当前钢筋尺寸的表示法之后对其进行更改，方法是在打开的图纸中单击钢筋尺寸，然后根据需要修改尺寸属性。例如，您可能想要添加更多标签，或选择如何在弯曲尺寸中对齐标签。

请注意，当打开图纸并编辑钢筋尺寸标记时，不能更改以下属性：

标注尺寸到

零件边缘

锥形尺寸类型

弯曲尺寸类型

在手动尺寸创建期间，放置方法设置如下：

如果您已选择多个钢筋对象，则尺寸标记命令会忽略固定选项，并自动为每个已选择的钢筋对象放置钢筋尺寸标记。
如果您仅选择了一个钢筋对象，并且放置方式设置为固定，则系统会提示您为尺寸选取一个位置。
如果您仅选择了一个钢筋对象，并且放置方式设置为自由，则系统会自动放置尺寸。
借助功能区上的钢筋命令，您可以创建钢筋尺寸标记，而无需先选择钢筋对象。在这种情况下，系统将提示您选取一个钢筋对象：
- 如果放置方式设置为固定，系统将提示您为尺寸选择一个位置，并且如果放置方式设置为自由，尺寸将自动放置。
- 手动或自动放置尺寸之后，系统将提示您选取另一个钢筋对象。

标注尺寸到:所有钢筋

划分子群:已选择

延长线到可见钢筋:未选择

组合相同尺寸:3*60=180

合并的最小数量:1

前缀在尺寸标签中设置。

显示数值：未选择。

标注尺寸到:所有钢筋

划分子群:已选择

延长线到可见钢筋:未选择

组合相同尺寸:3*60=180

合并的最小数量:1

设置适当的标签内容。

标注尺寸到:起点和末端钢筋

划分子群:未选择

延长线到可见钢筋:已选择

组合相同尺寸:关闭

您可以使用为所有钢筋创建尺寸标记应用程序，一次性为所有钢筋添加尺寸标记。此应用程序可创建任意类型的钢筋尺寸标记。

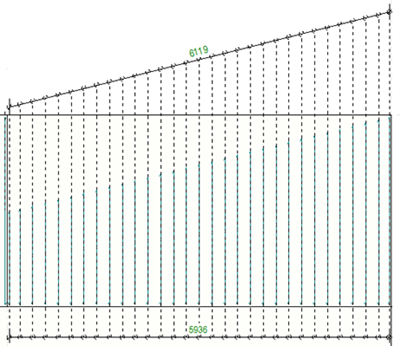

下面是一个锥形倾斜的零件，并且尺寸线遵循离您选取的位置最近的边缘的形状。尺寸具有倾斜的表示法。

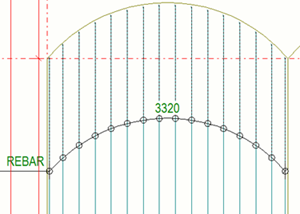

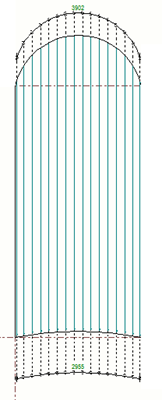

下面是一个锥形弯曲的零件，并且尺寸具有弯曲的表示法。

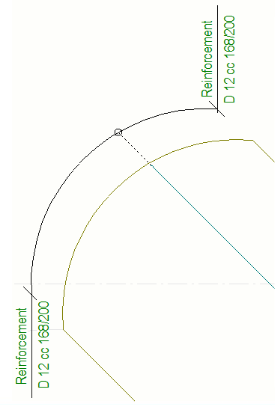

下面是具有尺寸标签的锥形弯曲的钢筋组的弯曲直角尺寸示例：

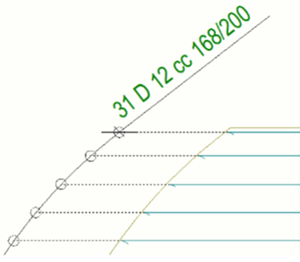

您还可以在钢筋尺寸中添加中间标签。此处应用了双尺寸：
可通过选择尺寸属性对话框中的弯曲尺寸标记类型列表中的选项之一来对齐弯曲尺寸标签：

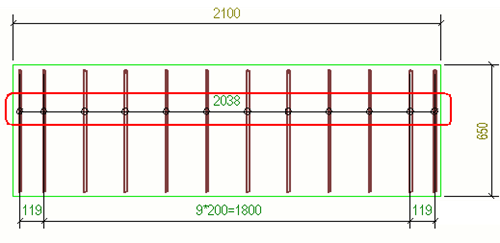

在下面的示例中，仅一个钢筋可见，并且钢筋标签垂直对齐：

在下面的示例中，尺寸标签遵循尺寸曲线：

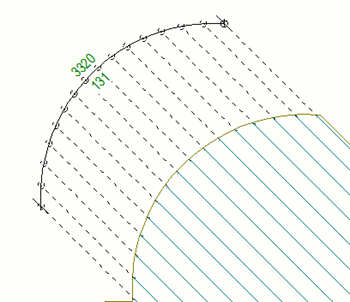

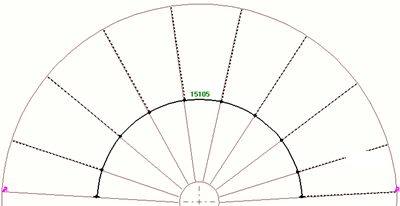

下面是一个径向钢筋组中弯曲直角尺寸的示例。
