使用直接修改更改覆盖层厚度
|
-
确保已激活 直接修改开关。
-
选择单个钢筋、钢筋组或钢筋网。
-
将一个线控柄拖到合适的位置。

|
使用单钢筋、钢筋组或钢筋网属性更改覆层厚度
|
-
选择单个钢筋、钢筋组或钢筋网。
-
双击钢筋以打开其属性。
-
定义覆盖层厚度部分中的钢筋覆盖层厚度。
可以在三个方向定义覆盖层厚度:
-
在平面上,即零件的底面、顶面和侧面到钢筋的距离。
您可以输入多个值。 按您选取点的顺序输入值以创建钢筋。 如果您输入的值的数目少于钢筋肢的数目,则 Tekla Structures 对剩余的钢筋肢采用您最后输入的数值。
-
从平面,即梁的端面到零件的距离。
如果钢筋位于零件外部,请在在平面上和/或从平面框中输入负值。
-

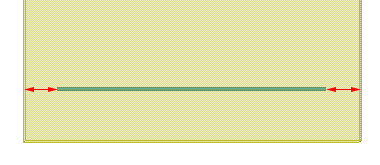

在钢筋的纵轴方向,即起点和终点。
要定义最外侧钢筋肢长度,请使用肢长选项和捕捉最近点开关。 然后选取部件边界或线段上的任意位置以便表明钢筋肢的方向。
-
单击修改。
|
更改模型中钢筋设置的默认覆盖层厚度。
|
-
在文件菜单中,单击以打开选项对话框。
-
转到钢筋设置设置以及覆盖层和位置选项卡。
-
修改设置并单击 确认。
您可以在全局和/或零件的局部坐标系统中以及在不同的零件面上定义默认覆盖层厚度值。 然后,在各个混凝土零件的属性中,您可以选择使用全局还是局部覆盖厚度值。
-
要将更改应用到模型中所有或选定的现有钢筋设置,请转到功能区的钢筋选项卡并单击。
|
更改单个混凝土零件或某种零件类型的钢筋设置的覆盖层厚度
|
-
双击混凝土零件以访问其属性。
-
转到用于钢筋设置的混凝土覆盖层部分。
或者,您可以单击用户定义的属性,然后转到钢筋设置选项卡。
-
选择坐标系: 全局或零件的局部。
如果您选择空白选项,则 Tekla Structures 使用选项对话框中的全局覆盖层厚度值。
-
要覆盖选项对话框中的默认值,请在每个所需零件表面定义覆盖层厚度。
-
单击修改更新选定零件的属性。
-
要保存覆层厚度值,以供以后用于这种零件类型,请更新标准文件或创建一个属性文件。
|
在混凝土零件面或浇筑对象面上更改钢筋设置的混凝土覆盖层厚度
|
-
添加一个表面到要更改混凝土覆盖层的对象面上。
-
双击表面以在属性窗体中修改其属性。
-
在类型列表中,选择混凝土覆盖层。
-
在钢筋设置部分中,在混凝土覆盖层框中输入混凝土覆盖层厚度。
-
单击修改以应用更改。
注意: 如果向浇筑对象面添加表面,则每次重新打开模型时都要更新钢筋设置。 在功能区的钢筋选项卡上,单击。
|
