钢筋管接头和锚栓工具

钢筋管接头和锚栓工具包括四个组件，用于协助建模和管理

连接两根钢筋的钢筋管接头
钢筋未保留端的端部锚栓设备。

钢筋管接头和锚栓工具包括以下组件：

钢筋管接头
钢筋端部锚栓
拆分钢筋并添加管接头
钢筋端部修剪

此外，还可以使用更新钢筋属性组件管理钢筋管接头和锚栓工具的用户定义的属性 (UDA)。

所有管接头和端部锚栓均会自动添加到钢筋的父级零件。这会使它们显示在报告和图纸中，因为它们会添加到浇筑体的子构件。

在某些情况下，钢筋可以移动到混凝土的外面。对于用两个点建模的钢筋（直钢筋和带弯钩的直钢筋）可能发生此种情况。如果钢筋移动到混凝土以外，请根据需要将覆层厚度更改为正值或负值。

可以使用两个报告模板 Rebar Extra Fabrication Length.rpt 和 Rebar Thread Length.rpt 查询螺纹长度和附加晶圆长度。

钢筋管接头

钢筋管接头可创建钢筋管接头，用于连接钢筋或钢筋端头接触并平行的钢筋网。

已创建的对象

圆形零件
在两个钢筋对象之间创建零件。

用于


情形	描述
	带拆分的钢筋的管接头。

准备工作

可在钢筋或钢筋网之间创建管接头。所选钢筋对象可以是不同的类型，他们甚至可以有不同的钢筋数量。唯一的要求就是一个或多个钢筋端头接触且平行。使用钢筋设置时，只能在特定钢筋设置中的接合钢筋之间创建管接头。

选择顺序


钢筋或钢筋网	选择主钢筋。选择次钢筋。
钢筋设置	选择钢筋设置。通过选取两点来定义拆分器的位置。此拆分器将变成管接头的输入对象。选取一个点。此点定义主钢筋的侧边。如果您对主钢筋和次钢筋应用不同属性，则需使用此点。或者在钢筋设置中选择现有拆分器。选取一个点。此点定义主钢筋的侧边。如果您对主钢筋和次钢筋应用不同属性，则需使用此点。

在符合以下条件的每个位置创建管接头

钢筋端头足够平行（角度 < 5 度）
沿钢筋端头的间隙小于管接头的长度
到钢筋肢末端的垂直偏移小于钢筋直径

当选定的钢筋之间没有有效且平行的端到端位置，则该组件会创建一个伪零件，用于识别未成功插入的管接头。

参数选项卡

使用参数选项卡可定义管接头属性。


选项	描述
使用手动输入的值	输入管接头属性的值。
使用自动属性文件	自动属性文件中的值会覆盖管接头组件值。通常，自动属性文件包含一个或多个属性值，用于配合某些钢筋尺寸。转到 Tekla Warehouse 获得您的项目的自动属性文件。有关自动属性文件结构的更多信息，请参阅自定义属性文件、零件映射和用户定义的属性 (UDA)。


选项	描述
使用自定义组件部件	选择是将管接头创建为自定义零件。选择否将管接头创建为普通零件。
名称	键入自定义组件部件的名称，或从应用程序和组件目录中选择一个名称。确保所选组件是一个自定义零件。
属性	键入自定义组件部件的属性文件的名称。使用此处给定的保存属性创建管接头自定义零件。
输入点	自定义组件部件的起点和终点的顺序。
添加到钢筋构件	要将管接头作为子构件添加到钢筋构件，请选择是，到主钢筋构件或是，到次钢筋构件。请注意，您必须首先创建钢筋构件，否则无法添加。默认值为否。


选项	描述
编号序列	管接头零件位置编号的前缀和起始编号。在继承自列表中，选择用于管接头的编号设置。对于无，输入零件和构件前缀以及起始编号。对于钢筋，使用主钢筋的编号设置。利用浇筑体，使用浇筑体编号设置。
属性	管接头零件的名称、直径、材料、抛光和等级。
	1 管接头的整体端到端长度。如果您使用自定义零件，这是自定义零件的起点和终点之间的长度。 2 管接头截面宽度 3 相对于活动间隙的管接头偏移。正值会将管接头向右移动，负值会将管接头向左移动。您还可以通过使用属性 `CouplerOffset` 在自动属性文件中控制此偏移。

当您将管接头创建为自定义零件时，可以从自定义零件设置填充编号序列和属性部分中的属性，前提是您以某种方式对这些属性进行了命名。

“钢筋属性”选项卡

使用钢筋属性选项卡可以为钢筋定义用户定义的属性 (UDA)。


选项	描述
螺纹长度	此值已写入钢筋 UDA。这些字段用于检查哪些钢筋有螺纹以及螺纹值是多少，使其可以显示在图纸和报告中。
附加制造长度	此值已写入钢筋 UDA。此值不会影响钢筋的长度。如果要求，您需要在图纸和报告中添加此值以获得正确的长度。
方法类型产品代码	UDA 已写入到钢筋。您可以设置钢筋结束方法和管接头类型，并添加一个产品名称和代码，用于报告用途。使用的属性名称取决于管接头要创建到哪个钢筋端。

注：

上述用户定义的属性会影响编号。具有不同属性值的钢筋会获得不同的零件标记。

“管接头属性”选项卡

使用管接头属性选项卡可以为管接头或端部锚栓零件定义用户定义的属性 (UDA)。对于每个 UDA，您可以选择从钢筋或浇筑体继承值。要输入值，请选择继承选项无。

请注意，如果浇筑体没有任何值适用于这一特定 UDA，则从浇筑体的主零件获取值。默认情况下，您可以输入评注以及用户区域 1…4 UDA 的值。您可以通过在 ..\Environments\common\system 文件夹中的 RebarCouplers.Udas.dat 文件中修改 UDA 字段来自定义 UDA 集。

钢筋端部锚栓

钢筋端部锚栓可在钢筋或钢筋网末端创建端部锚栓。

已创建的对象

圆形零件
在钢筋末端创建零件。

用于


情形	描述
	带有端部锚栓的钢筋。

选择顺序


钢筋或钢筋网	选择钢筋。在您要创建端部锚栓的钢筋端头附近选取任意点。
钢筋设置钢筋	选择钢筋设置。通过选取两点来定义用于添加末端细部修改量的位置。此末端细部修改量将变成端部锚栓的输入对象。或者在钢筋设置中选择现有的末端细部修改量。

参数选项卡

使用参数选项卡可定义端部锚栓属性。


选项	描述
使用手动输入的值	输入端部锚栓属性的值。
使用自动属性文件	自动属性文件中的值会覆盖端部锚栓组件值。通常，自动属性文件包含一个或多个属性值，用于配合某些钢筋尺寸。转到 Tekla Warehouse 获得您的项目的自动属性文件。有关自动属性文件结构的更多信息，请参阅自定义属性文件、零件映射和用户定义的属性 (UDA)。


选项	描述
使用自定义组件部件	选择是将端部锚栓创建为自定义零件。选择否将端部锚栓创建为普通零件。
名称	键入自定义组件部件的名称，或从应用程序和组件目录中选择一个名称。确保所选组件是一个自定义零件。
属性	键入自定义组件部件的属性文件的名称。端部锚栓自定义零件是使用此处给定的已保存属性创建的。
输入点	自定义组件部件的起点和终点的顺序。
添加到钢筋构件	要将管接头作为子构件添加到钢筋构件，请选择是，到主钢筋构件或是，到次钢筋构件。请注意，您必须首先创建钢筋构件，否则无法添加。默认值为否。


选项	描述
编号序列	端部锚栓零件位置编号的前缀和起始编号。在继承自列表中，选择用于管接头的编号设置。对于无，输入零件和构件前缀以及起始编号。对于钢筋，使用主钢筋的编号设置。利用浇筑体，使用浇筑体编号设置。
属性	端部锚栓零件的名称、直径、材料、抛光和等级。
	端部锚栓的尺寸。如果您使用自定义零件，请使用这些值定义自定义零件的起点和终点之间的长度。
	管接头最远点的偏移是从钢筋的实体端头测量的。请注意，您不能使用此组件控制钢筋的端头。您需要确保钢筋的末端混凝土覆盖层大于或等于此偏移值加上最小混凝土覆盖层。

当您将端部锚栓创建为自定义零件时，可以从自定义零件设置填充编号序列和属性部分中的属性，前提是您以某种方式对这些属性进行了命名。有关示例，请参见自定义属性文件、零件映射和用户定义的属性 (UDA)。

“钢筋属性”选项卡

使用钢筋属性选项卡可以为钢筋定义用户定义的属性 (UDA)。


选项	描述
螺纹长度	此值已写入钢筋 UDA。这些字段用于检查哪些钢筋有螺纹以及螺纹值是多少，使其可以显示在图纸和报告中。
附加制造长度	此值已写入钢筋 UDA。此值不会影响钢筋的长度。如果要求，您需要在图纸和报告中添加此值以获得正确的长度。
方法类型产品代码螺纹类型自由距离 1 自由文本 2	UDA 已写入到钢筋。您可以设置钢筋结束方法和管接头类型，并添加一个产品名称和代码，用于报告用途。使用的属性名称取决于管接头要创建到哪个钢筋端。

注：

上述用户定义的属性会影响编号。具有不同属性值的钢筋会获得不同的零件标记。

“管接头属性”选项卡

拆分钢筋并添加管接头

拆分钢筋并添加管接头会拆分钢筋组或钢筋设置，并相对于选取点的方向添加管接头。

已创建的对象

圆形空心零件
这些零件连接两个钢筋组或钢筋设置。

用于


情形	描述
	带有拆分钢筋的交错管接头。

选择顺序

双击拆分钢筋并添加管接头以打开组件属性。
单击拆分具有管接头的钢筋。
选择要拆分的钢筋、钢筋组或钢筋设置。
选取第一个拆分点。
选取第二个拆分点。
此点定义拆分钢筋以及插入管接头所在的线。
选取第三个点。
此点定义主钢筋的侧边。如果主钢筋和次钢筋具有不同的属性，则需使用此点。
请重复步骤 3 - 6，或按 Esc 取消选取。

参数选项卡

使用参数选项卡可定义管接头属性。


选项	描述
使用手动输入的值	输入管接头属性的值。
使用自动属性文件	自动属性文件中的值会覆盖管接头组件值。通常，自动属性文件包含一个或多个属性值，用于配合某些钢筋尺寸。转到 Tekla Warehouse 获得您的项目的自动属性文件。有关自动属性文件结构的更多信息，请参阅自定义属性文件、零件映射和用户定义的属性 (UDA)。


选项	描述
使用自定义组件部件	选择是将管接头创建为自定义零件。选择否将管接头创建为普通零件。
名称	键入自定义组件部件的名称，或从应用程序和组件目录中选择一个名称。确保所选组件是一个自定义零件。
属性	键入自定义组件部件的属性文件的名称。使用此处给定的保存属性创建管接头自定义零件。
输入点	自定义组件部件的起点和终点的顺序。
添加到钢筋构件	要将管接头作为子构件添加到钢筋构件，请选择是，到主钢筋构件或是，到次钢筋构件。这些选项将为由拆分命令创建的新钢筋创建新的钢筋构件。默认值为否。


选项	描述
编号序列	管接头零件位置编号的前缀和起始编号。在继承自列表中，选择用于管接头的编号设置。对于无，输入零件和构件前缀以及起始编号。对于钢筋，使用主钢筋的编号设置。利用浇筑体，使用浇筑体编号设置。
属性	管接头零件的名称、直径、材料、抛光和等级。
交错类型	无管接头沿两个选取的点放置。左边管接头放置在两个选取点的左侧。右边管接头放置在两个选取点的右侧。中间管接头放置在两个选取点的两侧。
	管接头的整体端到端长度。如果您使用自定义零件，这是自定义零件的起点和终点之间的长度。

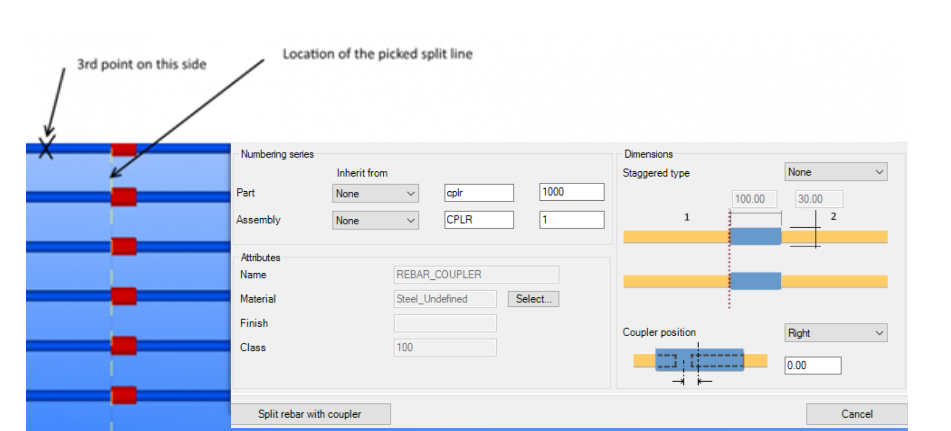

管接头位置	管接头相对于所选拆分线的位置。如果您选择左或右选项，则实际的左或右取决于定义第一个钢筋边侧的第三个输入点。仅在没有交错时，此选项才可用。示例：

当您将管接头创建为自定义零件时，可以从自定义零件设置填充编号序列和属性部分中的属性，前提是您以某种方式对这些属性进行了命名。有关示例，请参见自定义属性文件、零件映射和用户定义的属性 (UDA)。

“钢筋属性”选项卡

使用钢筋属性选项卡可以为钢筋定义用户定义的属性 (UDA)。


选项	描述
螺纹长度	此值已写入钢筋 UDA。这些字段用于检查哪些钢筋有螺纹以及螺纹值是多少，使其可以显示在图纸和报告中。
附加制造长度	此值已写入钢筋 UDA。此值不会影响钢筋的长度。如果要求，您需要在图纸和报告中添加此值以获得正确的长度。
方法类型产品代码螺纹类型自由距离 1 自由文本 2	UDA 已写入到钢筋。您可以设置钢筋结束方法和管接头类型，并添加一个产品名称和代码，用于报告用途。使用的属性名称取决于管接头要创建到哪个钢筋端。

注：

上述用户定义的属性会影响编号。具有不同属性值的钢筋会获得不同的零件标记。

“管接头属性”选项卡

请注意，如果浇筑体没有任何值适用于这一特定 UDA，则从浇筑体的主零件获取值。默认情况下，您可以输入评注以及用户区域 1…4 UDA 和层的值。您可以通过在 ..\Environments\common\system 文件夹中的 RebarCouplers.Udas.dat 文件中修改 UDA 字段来自定义 UDA 集。

钢筋端部修剪

钢筋端部修剪用于调整两个钢筋端部之间的间距。

用于


情形	描述
	钢筋端部之间的间距。

选择顺序

选择要修改的管接头。
修改属性。
单击应用于所选管接头。

或者

修改属性。
单击选择钢筋。
选择会根据设置的间隙值来调整其端部的钢筋。

钢筋管接头/钢筋端部锚栓选项卡


选项	描述
从自动属性文件获取活动间隙	如果您要使用在自动属性文件中为管接头定义的间隙，请选择是。当您选择是时，仅调整已激活使用自动属性文件的管接头组件。请参见自定义属性文件、零件映射和用户定义的属性 (UDA)。如果您希望手动输入活动间隙，请选择否。
	当从自动属性文件获取活动间隙设置为否时的间隙。
两条钢筋都修剪	选择要修改的钢筋。
应用于所选管接头	单击您要修改的管接头，并单击应用于所选管接头按钮以根据设置的间隙值来调整钢筋。
选择钢筋	单击选择钢筋按钮，并选择您要根据设置的间隙值来调整其端部的钢筋。钢筋端部需要彼此靠近。

更新钢筋属性

使用更新钢筋属性可以管理钢筋管接头和锚栓工具创建的管接头和端部锚栓零件的用户定义属性 (UDA)。利用更新钢筋属性，您可以检查选定的钢筋或所有钢筋的当前值。

如果您已经将管接头或端部锚栓组件添加到钢筋，则 UDA 值将通过管接头或端部锚栓组件及其属性控制。如果您删除了管接头或端部锚栓组件，则不会自动清除这些组件定义的 UDA。使用更新钢筋属性可以清除废弃的属性值。


选项	描述
已选择	模型中选定钢筋的所有管接头和端部锚栓 UDA 的值。
全部	模型中所有钢筋的所有管接头和端部锚栓 UDA 的值。
更新	删除选定行上所有钢筋的所有管接头和端部锚栓 UDA 的值。仅会删除钢筋的废弃管接头 UDA。您可以通过按住 Ctrl 或 Shift 选择多个行。
更新(仅限状态)	更新管接头和端部锚栓零件的状态值，使其与相关钢筋的状态值相同。
仅显示具有属性的钢筋	如果您希望仅显示管接头或端部锚栓 UDA 中有值的钢筋，请选中此复选框。在选中此复选框后，请单击已选择或全部刷新表格。

自定义属性文件、零件映射和用户定义的属性 (UDA)

自动属性文件

属性表格文件为文本文件，可以位于任意系统文件夹中，或位于模型文件夹中。如果需要，您可以具有任意多的属性表格文件。端部锚栓（一个输入钢筋）和管接头组件（两个输入钢筋）具有不同的属性表格。以下组件的属性表格文件扩展名分别为

对于钢筋接头和拆分钢筋并添加接头组件，扩展名为 .couplers.csv，
对于钢筋端部锚栓组件，扩展名为 .anchors.csv。

属性表格包含标题行，其中包括列名称以及包含属性值的一个或多个表格行。列可能为选择器列，也可能为属性列。

选择器列名称是 Primary.Size、Primary.Grade、Secondary.Size 和 Secondary.Grade。

属性列包含属性值，该属性值是标题行中指定的名称。每当组件输入（对于钢筋管接头，为 primary + secondary，对于钢筋端部锚栓，为 secondary）与选择器值相匹配时，均会使用表格行中指定的组件属性值。

转到 Tekla Warehouse 获得您的项目的自动属性文件。

自定义零件映射

当您将管接头或端部锚栓创建为自定义零件时，可以从自定义零件设置填充编号序列和属性部分中的属性，前提是您以某种方式对这些属性进行了命名。以下示例显示编号序列和属性中的属性与自定义零件属性之间的映射。

用户定义的属性 (UDA)

您可自定义属性选项卡的内容，以及钢筋管接头和锚栓工具组件中的 UDA。

UDA 在名为 RebarCoupler.Udas.dat 的文本文件中定义，位于 ...\ProgramData\Trimble\Tekla Structures\<version>\Environments\Common\system 文件夹中。此文件还可能位于其他某个系统文件夹或公司文件夹中。请注意，不会从模型文件夹中读取该文件。

RebarCoupler.Udas.dat 文件仅定义属性选项卡上显示的 UDA。如果您修改该文件，请仅将现有 UDA 包含到该文件中。如果您要创建新的 UDA，请确保对其进行了正确的定义。

注：

如果 UDA 的特定编号标记（special_flag）在 objects_couplers.inp 文件中设置为 yes，则 UDA 会影响编号。具有不同 UDA 值的钢筋会获得不同的零件标记。
