在布置管理器中设置组
您可以在布置管理器中创建组以适当组织布置点和布置线。
布置管理器中的基点
定义布置点的位置时，您可以在布置管理器中使用基点。您可以使用模型中已经定义的基点，也可以在中定义新基点。布置管理器使用您为基点定义的模型中的位置坐标，以及东坐标、北坐标和标高坐标。
在中添加、修改或删除基点时，请重新打开或刷新布置管理器以确保在布置管理器中的基点数据是最新的。
- 添加的基点将显示在布置管理器中组的局部坐标系统分组列表中。
- 如果您删除布置管理器中与组关联的基点，Tekla Structures将重新创建该基点，以便其仍能在布置管理器中使用。
- 如果您修改布置管理器中使用的基点，Tekla Structures 将显示有关基点在布置管理器中的使用情况的消息。您可以使用布置管理器中修改过的坐标，也可以选择不使用。如果您选择不使用它们，则基点的坐标在 Tekla Structures 和布置管理器中将会不同。
在 Tekla Structures 版本中打开现有模型而布置管理器使用基点功能时，布置管理器会根据不在模型原点 [(0,0,0) 且不旋转] 的局部坐标系统分组创建基点。创建的基点将添加到布置管理器中的组并显示在局部坐标系统分组列表中。基点也会显示在的基点列表中。基点对话框中的描述文本显示布置管理器已创建了基点。
定义组的默认坐标系统
您可以定义默认基点，用于为在布置管理器中创建的所有新组设置默认坐标系统。您可以在布置管理器中使用组来组织布置点和布置线。
-
从列表中选择要使用的基点、模型原点或当前的工作平面。
已在模型中定义的基点在列表中可用。如果在打开布置管理器之后将新基点添加到了模型，请重新打开或刷新布置管理器，以使新基点在列表中可用。
通过在列表中选择其他选项，可以随时更改组默认坐标系统。请注意，默认坐标系统仅应用到新组。现有组不会发生变化。
定义组的编号设置
您可以定义布置管理器中的所有组都具有相同的编号设置。当您更改这些设置时，更改之后创建的所有组都将使用更改后的设置。现有组中的设置则不会发生更改。
- 在管理选项卡上，单击布置管理器。
-
单击
打开设置，然后单击组。
-
定义编号设置。
- 单击确认。
- 若要向组中的点和线应用编号设置，请右键单击该组，然后选择自动命名。
注：
如果您不想使用默认设置，可以修改单个组的编号设置。选择该组并更改相应设置。要恢复默认设置，请单击重置。
在布置管理器中创建组
-

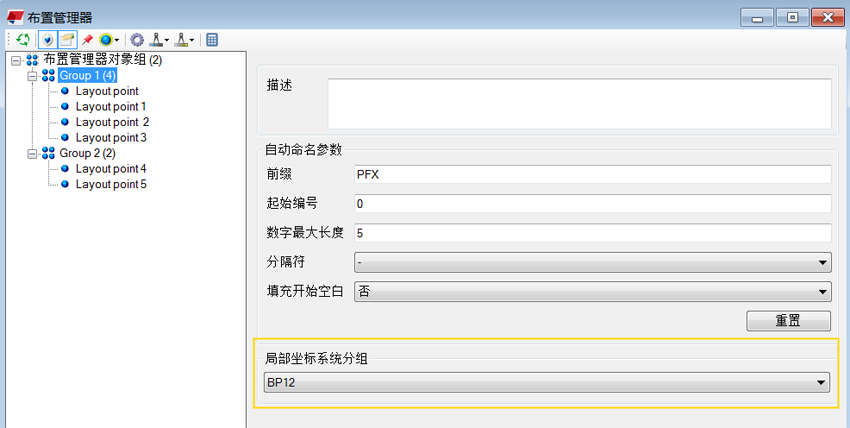

选择局部坐标系统分组。
坐标会在选择后立即获得应用。
如果不想使用默认基点，则可以选择其它某个合适的基点、模型原点或当前的工作平面。
当您已选择该组的坐标系统并向其添加布置点时，可以在布置管理器中查看这些点的位置坐标。在布置管理器中选择该点以在布置管理器中显示该点的坐标。
- 模型中的位置显示该点相对于模型原点的位置。
- 在组中的位置显示该点相对于组局部坐标系统的位置。
- 东、北、标高显示可表示对应的 X、Y 和 Z 坐标的坐标。
提示： 将 XS_IMPERIAL 设置为 中修改英制单位的距离精度设置。
TRUE 可在布置管理器中显示英制单位，否则会显示公制单位。当 XS_IMPERIAL 设置为 TRUE 时，您可以在布置管理器设置 中修改英制单位的距离精度设置。注：
布置管理器可能在树结构中显示一个未分配组。未分配组显示没有足够组信息的布置点和布置线。这种点和线通常已在早期版本的布置管理器中创建。
