Tekla Structures

埋件(1008)

埋件 (1008) 在混凝土零件中创建一个或多个埋件。您可以使用一个插入点创建多个用作吊装锚的埋件。

已创建的对象

  • 埋件
  • 钢筋

用于

情形 描述

埋件

选择顺序

  1. 选择混凝土零件。
  2. 在要插入埋件的零件表面选取一个点。

    选取该点时将会自动创建细部。

图片选项卡

使用图形选项卡可控制埋件尺寸、连接方法和旋转。

埋件尺寸

定义埋件是否需要凹进。您可以定义凹槽的尺寸、从凹槽平面到埋件顶部的距离,选择切割的形状,以及是作为空切割还是带框架零件的切割来处理切割。

选项 示例
圆形

半月 X

方形

半月 Y

顶零件/底零件

设置零件等级和旋转。每个选项逆时针旋转埋件 90 度。您也可以定义固定的旋转角度。

如何连结顶零件到混凝土单元

选择是否创建埋件的顶零件,如果设置为,请选择将该零件连接到混凝土零件的方式。

如何连结底零件

选择是否创建埋件的底零件,如果设置为,请选择将该零件连接到混凝土零件的方式。

从应用程序和组件目录中选择一个自定义零件

应用程序和组件目录选择用作埋件的自定义零件。要使用已保存的自定义组件属性,请选择已保存的属性文件。

使用是,且为子构件选项将埋件作为子构件添加到主零件。默认方向为 2 点 +x

顶零件选项卡

使用顶零件选项卡可定义埋件的顶零件。

顶零件尺寸

使用直径和高度框可定义埋件顶零件的形状。您也可以在零件选项卡上定义零件 12345 的主直径。

示例

顶零件选项卡上定义的埋件顶零件,在底零件选项卡上定义的埋件底零件。

底零件选项卡

使用底零件选项卡可定义埋件的底零件。

底零件尺寸

使用直径和高度框可定义埋件底零件的形状。您也可以在零件选项卡上定义零件 12345 的主直径。

例如,请参阅顶零件选项卡。

零件选项卡

使用零件选项卡可定义埋件顶零件和底零件截面以及框架零件属性。

零件属性

顶零件和底零件从多个截面构建。您可以为每个剖面定义截面。

定义顶零件、底零件和框架零件的零件属性。如果截面属性保留为空,则使用在顶零件底零件选项卡上定义的长度和直径。

选项

描述

tbh

定义零件厚度、宽度和高度。

位置编号

定义零件位置编号的前缀和起始编号。

材料

定义材料级别。

名称

定义零件的名称。

评注

添加零件的评注。

可以定义顶零件和底零件的 UDA。

布置选定卡

使用布置选项卡可定义埋件放置、定位和埋件分配。

定位

选择如何定位埋件的顶零件和底零件。

放置

定义埋件的放置类型。根据组件插入点,可以创建多个埋件。

选项 描述

将埋件放置在所选位置点上。

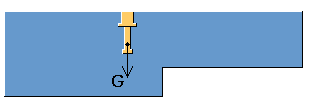

将埋件放置在零件长度方向上的重心 (COG) 点上。

多个埋件。

定义尺寸 ab

参考 = COG

以零件长度百分比的形式定义尺寸 ab

参考 = COG

埋件沿混凝土零件的长度放置在零件的中间。

多个埋件。

以零件总长度百分比的形式定义尺寸 a

参考 = COG

将埋件放置在零件的中间。

定义尺寸 ab

参考 = 零件中间

以零件长度百分比的形式定义尺寸 ab

参考 = 零件中间

定义尺寸 ab

距离是从埋件到零件末端。

以零件长度百分比的形式定义尺寸 ab

距离是从埋件到零件末端。

尺寸

定义埋件尺寸 ab

重心

定义埋件的混凝土零件 COG(重心)。

附加锚栓数量

多个埋件之间的间距。

钢筋选项卡

使用钢筋选项卡可定义埋件的附加钢筋。

您可以定义钢筋形状属性以及两个方向上的钢筋截面属性。

您可以定义钢筋的数量、形状、尺寸和覆盖层厚度。

高级选项卡

使用高级选项卡可定义钢筋 A 和钢筋 B 的属性。

钢筋属性

选项

描述

评注

添加钢筋的评注。

名称

定义在图纸和报告中显示的名称。

等级

定义钢筋的零件等级编号。

系列

定义零件位置编号的前缀。

起始编号

定义零件位置编号的起始编号。

创建为钢筋构件

您可以将作为钢筋构件创建的具有预定义构件类型、名称、前缀和起始编号的钢筋添加到浇筑体中。

选项 描述

创建为钢筋构件

选择将所有钢筋创建为一个钢筋构件,并将其包含在输入零件的浇筑体中。

添加到现有钢筋构件
  • 不添加:新钢筋作为钢筋构件添加到浇筑体。

  • 作为单个钢筋:将所有新钢筋作为钢筋直接添加到现有钢筋构件。
  • 作为子构件:将所有新钢筋添加到它们自己的新钢筋构件中,然后作为子构件包含在主钢筋构件中。

钢筋构件类型

选择钢筋构件的类型。

如果不选择类型,则使用钢筋构件的默认值。

名称截面起始编号

定义名称、截面和起始编号。

如果您未定义这些值,则使用钢筋构件的默认值。

螺栓

单击螺栓按钮可打开螺栓对话框,在其中可定义附加埋件和埋件偏移。

埋件 (1008) 仅使用水平距离垂直距离选项,不考虑其他选项。

示例

在下面的示例中,螺栓布置使用布置选项卡中定义的自零件边缘起的固定尺寸。附加埋件在螺栓对话框中定义。

您还可以选择使用第二/第一定位选项定义自梁边缘起的距离。
