组织钢筋目录视图

在钢筋目录对话框中，您可以按照需求和工作方式来组织钢筋目录视图。例如，您可以更改钢筋定义的分组方式、隐藏某些属性列或更改属性列的顺序。您还可以过滤定义，并用星号和标签标记它们。

其中一些方法在选择钢筋对话框中的工作方式也相同，可以按照部分属性分组，显示和隐藏属性列，更改列的顺序，过滤和加星标。当您在钢筋对象的属性中单击尺寸框旁边的 ... 按钮时，或者在组件对话框中选择钢筋定义时，将打开选择钢筋对话框。

钢筋目录和选择钢筋对话框底部的状态栏显示有用的信息，例如：

所选组中的定义数量。
对定义分组所依据的属性。
对定义排序所依据的属性。

箭头符号指示排序顺序为升序还是降序。

在钢筋目录对话框中，状态栏还会显示所选定义的数量。

您在对话框布置中所做的更改将自动保存到 ..\Users\<user>\AppData\Local\Trimble\Tekla Structures\<version>\Catalogs\ 文件夹的 rebar_catalog.settings.UI 文件中。下次您打开对话框时，Tekla Structures 将使用保存的布置。

显示或隐藏目录功能区

如果需要，您可以在钢筋目录对话框和选择钢筋对话框中显示或隐藏功能区。

默认情况下，功能区在钢筋目录对话框中显示，但在选择钢筋对话框中隐藏。

要显示功能区，请单击（主页）功能区标题栏右端的向下箭头。
要隐藏功能区，请单击（主页）功能区标题栏右端的向上箭头。

更改钢筋定义的分组

您可以选择在钢筋目录中分组钢筋定义所依据的属性。默认情况下，钢筋定义按等级分组。

在文件菜单上，单击目录 > 钢筋目录以打开钢筋目录对话框。

或者，您可以使用选择钢筋对话框。
单击分组依据，然后选择分组钢筋定义所依据的属性。

例如，您可以选择尺寸或横截面面积。

定义也可以按照其属性列不可见的属性来分组。

可用属性因钢筋目录和选择钢筋对话框而异。

在目录视图中处理属性列

在钢筋目录对话框和选择钢筋对话框中，您可以通过显示和隐藏属性列，以及更改列的顺序、排序顺序和宽度来组织钢筋目录视图。

星标列始终可见，您无法将其隐藏。


目的	操作步骤
显示或隐藏属性列	单击显示列打开可用属性列的列表。列名前面的复选标记表示该列可见。要显示某个列，请单击列名以在该列名前面添加一个复选标记。要隐藏列，请单击列名以移除复选标记。
更改属性列的顺序	将列标题拖到新位置。
更改属性列的排序顺序	单击列标题。列标题旁边的箭头符号指示排序顺序为升序还是降序。要按两个属性在两列中对值进行排序，请执行以下操作：按一列排序。按住 Shift，然后按另一列排序。
调整属性列大小	拖动此列标题与下一个列标题之间的边缘。例如: 您还可以单击适应列宽来调整可见列的宽度，以便显示每列（或形状目录中的列标题）中的最长值。这不会影响您已手动调整大小的列的宽度。

过滤钢筋定义

您可以在钢筋目录对话框和选择钢筋对话框中过滤钢筋定义。过滤可以与其他方法（例如排序）一起使用，以减少钢筋目录视图中显示的定义数量。

在文件菜单上，单击目录 > 钢筋目录以打开钢筋目录对话框。

或者，您可以使用选择钢筋对话框。
在过滤框中，输入查找条件或过滤条件。

例如，要查找适用于箍筋和拉筋的钢筋定义，请输入 tie。

Tekla Structures 会显示包含匹配定义的组。
选择一个组。

Tekla Structures 将显示组中匹配的定义，例如，将用法设置为 tie/stirrup 的定义。

在钢筋定义中添加星号

您可以用星号标记重要或首选的钢筋定义，这样以后可以轻松找到这些定义。标有黄色星号的定义显示在钢筋目录的已加星标组中。星标是特定于用户的，因此只有您可以看到。

加注星标的设置存储在当前模型文件夹的 rebar_catalog.settings.user.<username> 文件中，其中 <username> 后缀是您的用户名。

如果您有加注星标的定义，钢筋目录对话框打开时已加星标组已选中。

在文件菜单上，单击目录 > 钢筋目录以打开钢筋目录对话框。

或者，您可以使用选择钢筋对话框。
浏览或搜索要用星号标记的定义。
在定义列表中，对于要添加到星标组的每个定义，单击其已加星标列中的星型符号。

默认情况下，星标列是第一列，星型符号位于每个定义行的开头。

星形符号变为黄色，并且定义将添加到已加星标组中。
要从定义中删除星标，请单击定义行上的黄色星号。

星形符号再次变为白色，并且从已加星标组中移除。

将标签添加到钢筋定义

在钢筋目录对话框中，可以将标签添加到钢筋定义。您可以使用标签将关键字或其他元数据添加到定义中。

例如，您可以使用诸如不锈钢和耐酸等标签。

标签特定于模型，保存到当前模型文件夹的 rebar_catalog.settings 文件中。

在文件菜单上，单击目录 > 钢筋目录以打开钢筋目录对话框。
选择定义来为其添加标签。
在标签对话框右下角的钢筋目录框中输入标签，然后按 Enter。

要将多个标签添加到定义中，请在接下来的标签框中输入下一个标签，然后按 Enter。

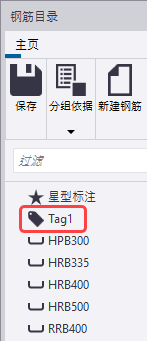

在组列表中，带标签定义的每个组显示有符号，位于已加星标组之后：
要从定义中删除标签，请选择定义，然后在属性区域的标签部分中，单击标签名称之后的 X 符号。
要删除全部标签，请选择标记的组，选择组中的所有定义，然后在属性区域的标签部分中，单击标签名称之后的 X 符号。
单击保存以将更改保存到钢筋目录。
