创建嵌套构件的模板

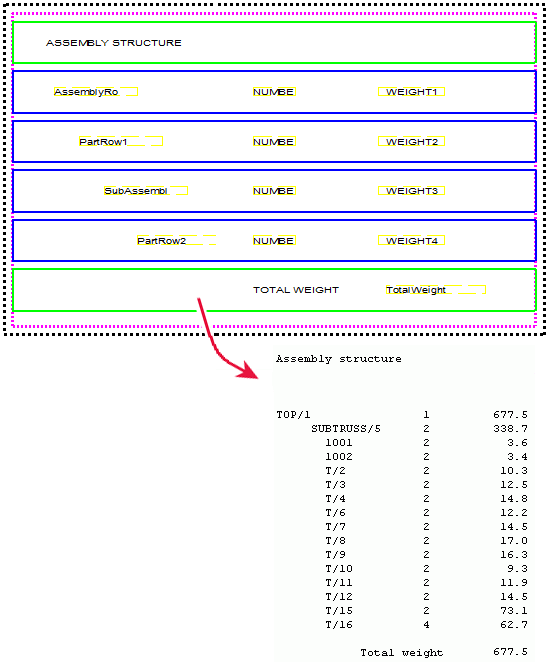

下面的示例演示了如何生成显示嵌套构件分层结构的模板。 您将在文本模板中创建与下图类似的嵌套构件结构:

  1. 文件菜单上,单击编辑器 > 模板编辑器
  2. 在模板编辑器中,单击文件 > 新建
  3. 选择文本模板并单击确认
  4. 在模板中添加四个新行。
    1. 单击插入 > 组件 > 以添加新行。
    2. 选择行的内容类型,然后单击确认

      对于第一行和第三行选择 ASSEMBLY 内容类型,对第二行和第四行选择 PART 内容类型。

    3. 对于每一新行重复步骤 a–b。
  5. 使用排列和绘制的次序下面的箭头按钮为模板创建嵌套的构件结构。
    1. 将第二行和第三行向下移动一级。
    2. 将四行向下移动两个标高。

      该结构现在应如下所示:

  6. 添加值字段,以便从 Tekla Structures 数据库获取所需的数据。

    本例中添加的值字段为构件或零件位置、编号和重量。

    1. 单击插入 > 值字段
    2. 单击一个点以定义行内字段的位置。

      将出现选择属性对话框,提示您选择值字段的属性。

    3. 选择属性并单击确认
    4. 对于每个值字段重复步骤 a–c。
  7. 修改模板的布置。例如:
    1. 移动对象,以在打印出的报告中显示嵌套构件结构。 为此,请选择要移动的对象,并将其拖动到所需的位置。
    2. 对齐对象。为此,请选择要对齐的所有对象,右键单击并从弹出菜单中选择相应的选项,例如对齐 >
    3. 添加页眉和页脚。为此,请单击插入 > 组件 > 页眉页脚。在页眉和页脚中添加所需的信息。
  8. 保存模板。

示例

下面是一个文本模板和使用该模板创建的报告的示例:


注:

您可以像创建文本模板一样为嵌套构件创建图形模板。 图形模板与文本模板的区别在于:图形模板能够显示工程和公司信息和图形,如表概要、图片或符号。
