创建切割

您可以使用切割来切割出零件的形状。不要使用切割更改模型中零件的长度。

使用线切割对象

使用线切割来切割梁或柱的端部形状,或切割钢筋设置。线切割可切割平面上通过所选取点的梁的末端。Tekla Structures 用点划线显示切割线。

  1. 编辑选项卡上,单击线切割
  2. 选择要切割的对象。
  3. 选取切割线的第一个点。
  4. 选取切割线的第二个点。
  5. 选择您要删除的一侧。
  6. 如果想要修改切割,请使用直接修改

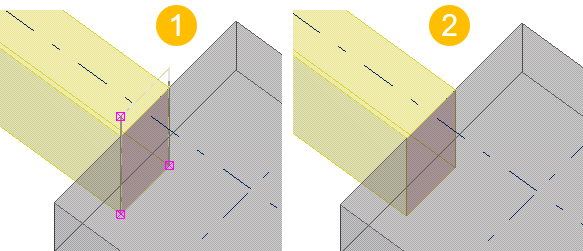

(1) 使用点划线显示切割

(2) 可以隐藏切割线

使用多边形切割对象

多边形切割使用多边形形状切割零件或钢筋设置。Tekla Structures 使用点划线显示切割。

  1. Ctrl+P 切换到平面视图
  2. 确保工作平面位于您要切割的平面上。

    例如,如果您要在 yz 平面上创建多边形切割,也应暂时将工作平面设置为 yz 平面。

  3. 编辑选项卡上,单击多边形切割
  4. 选择要切割的对象。
  5. 选取位置点以勾勒出用于切割的多边形。

    定义多边形,以便在边缘之间有一些容许误差。如果切割多边形的边缘与要切割的零件的边缘位于相同位置,则是否应切掉边缘可能会不清楚。

  6. 单击鼠标中键以闭合多变形并切割对象。
  7. 要修改切割形状,请使用直接修改
  8. 如果需要,您可以修改切割属性。
    1. 双击切割以打开多边形切割属性。
    2. 根据需要更改属性。
    3. 单击修改

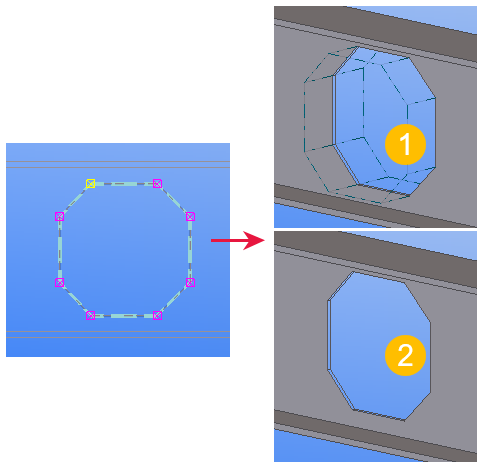

(1) 多边形切割

(2) 可以隐藏切割线

注:

Tekla Structures 使用带参数的截面 BL 创建多边形切割。

如果您无法创建多边形切割,请确保在 ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\profil 中的 profitab.inp 文件中定义了 BL 截面,如下所示:

BL ! PL ! -1 ! ! 1 ! 2 ! ! !

使用零件切割对象

您可以使用其他零件切割零件或钢筋设置。Tekla Structures 使用点划线显示切割。请注意,您可以切割已经有切口的零件。例如,您想创建更复杂的切割形状时此功能很有用。

  1. 创建一个切割零件并使其通过要切割的零件。
  2. 编辑选项卡上,单击零件切割
  3. 选择要切割的对象。
  4. 选择切割的零件。

    Tekla Structures 对选定的对象进行切割。零件切割不影响其他对象。

  5. 删除切割零件。
    1. 确保 选择切割和添加材质选择开关已关闭。
    2. 选择切割零件并按删除
  6. 如果需要,您可以修改切割属性。
    1. 双击切割以打开零件切割属性。
    2. 根据需要更改属性。
    3. 单击修改

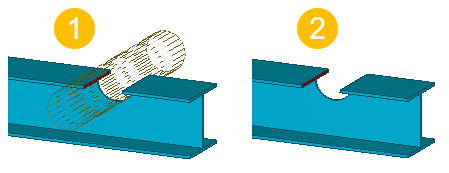

(1) 使用点划线显示切割

(2) 可以隐藏切割线

注:

不要使用相同的平面或顶点创建切割。否则,应该切掉的内容可能会不清楚

在模型视图中隐藏切割线

  1. 双击视图打开视图属性对话框。
  2. 单击显示(D)... 打开显示对话框。
  3. 确保在显示设置中选中切割和已添加材质选项。
  4. 单击修改

有关如何有效切割的提示

  • 避免零件面

    避免创建正好位于零件平面上或通过顶点的切割。尝试将切割定位在零件平面外至少 0.3 mm 处。

  • 使用多边形切割

    如果可能,请使用多边形切割。多边形切割命令会自动将切割稍稍延伸到零件表面以外。请注意,创建多边形后,可能需要手动调整控柄的位置。

  • 使用边缘折角

    如果可能,请使用边缘折角而不是小型切割(特别是在组件中)。

  • 翼缘切割提示

    在切割翼缘时,如果切割零件切割腹板也非常轻微(至少 0.3 mm),则该切割很可能会成功。例如,如果您正在切割具有圆角的梁,则可能有必要进一步切割到腹板而不仅仅是翼缘厚度。

  • 圆管切割的提示

    使用圆管(23) 组件进行圆管切割。此组件可自动旋转切割零件,直到找到成功的切割位置。如果组件切割失败,请略微旋转切割零件,直到找到成功的切割位置。

注:

如果切割失败,Tekla Structures 将使用点划线显示切割零件。会话历史记录日志中会打印错误通知,指明导致失败的零件和切割。

要在模型中定位故障,请在会话历史记录日志中单击包含 ID 编号的行。Tekla Structures 将会选择模型中的相应零件和切割。

多边形切割属性

使用属性窗体中的多边形切割属性可查看和修改多边形切割的属性。

请注意,仅当创建和选择了多边形切割之后,属性窗格中才会提供多边形切割属性。在创建切割之前,您无法访问或修改切割属性。

如果您已自定义属性窗体布置,则属性列表可能会有所不同。

设置

描述

通用

名称

多边形切割的名称。

型材/截面/型号

多边形切割的截面,默认情况下为参数化截面 BL

材料

多边形切割的材料,默认情况下为 ANTIMATERIAL

无法更改切割材料。

等级

用于对多边形切割进行分组。

例如,您可以用不同的颜色显示不同等级的切割。

位置

在深度

多边形切割的位置深度。

更多

UDA

单击用户定义的属性按钮以打开切割的用户定义的属性 (UDA)。UDA 提供有关切割的更多信息。

零件切割属性

零件切割使用切割零件的属性。例如,如果切割零件是钢梁,则零件切割使用钢梁切割属性。默认零件切割属性取决于使用的切割零件。

请注意,仅当创建和选择了零件切割之后,属性窗格中才会提供零件切割属性。在创建切割之前,您无法访问或修改切割属性。

以下零件切割属性可用:

  • 钢梁切割

  • 钢柱切割

  • 钢螺旋梁切割

  • 钢结构项切割

  • 混凝土梁切割

  • 混凝土柱切割

  • 混凝土面板切割

  • 混凝土板切割

  • 混凝土螺旋梁切割

  • 弯板切割

  • 填充基础切割

  • 条形基础切割

  • 混凝土项切割

如果需要,可以自定义零件切割的属性窗格布置。
