新的槽口(49)
新的槽口(49) 将梁焊接到另一个梁。您可以定义梁端的切割方式。如果需要，节点还可以创建水平加劲肋。
已创建的组件
-
用于确定梁端形状的切割
-
焊缝
-
加劲肋 (4) 可选
适用于
|
情形 |
描述 |
|---|---|
|
|
将一个梁焊接到另一个梁。在次梁腹板底部开槽。 |
开始之前
创建两个梁。
选择顺序
- 选择主零件（梁）。
- 选择次零件（要切割的梁）。
选择次零件后自动创建该节点。
“图形”选项卡
使用图形选项卡可定义节点几何形状。

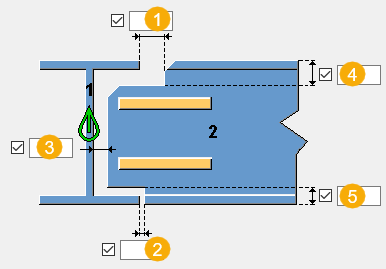

尺寸
| 描述 | 默认值 | |
|---|---|---|
| 1 |
主零件和次零件上翼缘之间的水平间隙。 |
0 mm |
| 2 |
主零件和次零件下翼缘之间的下翼缘水平容许误差。 |
0 mm |
| 3 |
主零件腹板和次零件翼缘之间的腹板水平容许误差。 |
0 mm |
|
4 |
腹板上垂直容许误差。 次零件上边缘和腹板顶部之间的垂直距离。 |
|
|
5 |
腹板下垂直容许误差。 次零件下边缘和腹板底部之间的垂直距离。 |

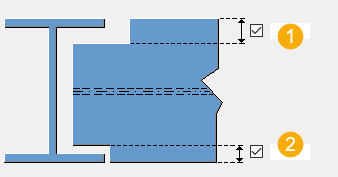

次梁翼缘开槽尺寸
| 描述 | |
|---|---|
| 1 |
如果次梁按下面的图形旋转，则为次梁顶部或底部翼缘的开槽尺寸。
|
| 2 |
如果次梁按下面的图形旋转，则为次梁顶部或底部翼缘的开槽尺寸。
|
零件选项卡
| 选项 | 描述 | 默认值 |
|---|---|---|
| 上/下加劲肋 | 加劲肋的厚度、宽度和高度。 | 默认厚度等于梁的上/下翼缘厚度。 默认宽度为 0.5*（上/下翼缘宽度 - 腹板厚度）。 默认长度（高度）为 300 mm。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
“参数”选项卡

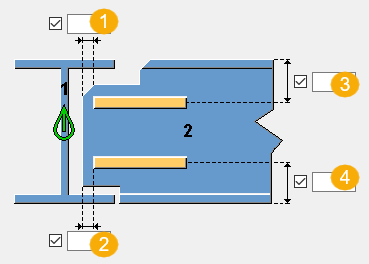

加劲肋位置尺寸
|
描述 |
默认值 | |
|---|---|---|
|
1 |
上加劲肋到梁末端的水平距离。 |
0 mm |
|
2 |
下加劲肋到梁端的水平距离。 |
0 mm |
|
3 |
上加劲肋到上翼缘的垂直距离。 |
次梁高度/ 4 |
| 4 |
下加劲肋到下翼缘的垂直距离。 |
次梁高度/ 4 |
次梁折角尺寸
| 描述 | 默认值 | |
|---|---|---|
| 1 |
上腹板折角尺寸。 |
0 mm |
| 2 |
下腹板折角尺寸。 |
0 mm |
|
3 |
上翼缘折角尺寸。 |
0 mm |
|
4 |
下翼缘折角尺寸。 |
0 mm |
“通用性”选项卡
请单击下面的链接了解更多信息：
“设计”选项卡
请单击下面的链接了解更多信息：
“分析”选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
