梁预加工 (183)
创建到柱节点的焊接梁。可以对梁末端进行预加工。柱中的腹板加劲肋是可选的。焊缝在单独的对话框中定义，您可以通过单击焊缝按钮来访问此对话框。
已创建的组件
-
腹板加劲肋（可选）
-
衬垫板（可选）
-
焊缝
-
切割
适用于
|
情形 |
描述 |
|---|---|
|
|
梁到柱的腹板。柱腹板对侧的腹板加劲肋。 |
|
|
倾斜梁到柱的翼缘。衬垫板。 |
选择顺序
- 选择主零件（柱）。
- 选择次零件（梁）。
选择次零件后自动创建该节点。
图片选项卡
使用图片选项卡可设置主零件和次零件之间的间隙并选择梁末端切割类型。
尺寸
| 描述 | |
|---|---|
| 1 |
焊接间隙 |
梁末端切割
定义梁末端的切割方式。次零件从侧面查看。
|
选项 |
描述 |
|---|---|
|
|
默认值 斜角 自动默认值可更改此选项。 |
|
|
自动 如果次零件倾斜小于 10 度，则创建方切割。否则对次零件末端进行斜切割。 |
|
|
方形 对次零件末端创建方切割。 |
|
|
斜角 平行于主零件边缘切割次零件末端。 |
槽口选项卡
使用槽口选项卡可自动创建次梁的槽口并控制槽口属性。槽口选项卡包括两个部分：自动属性（顶面截面）和手动属性（底面截面）。自动开槽属性和手动开槽属性各自独立工作。
自动开槽
自动开槽选项影响顶端和底部翼缘。
槽口形状
选择槽口形状时会打开自动开槽。
|
选项 |
说明 |
|---|---|
|
|
默认 创建次梁的槽口。 自动默认可更改此选项。 |
|
|
创建次梁的槽口。 切割垂直于主梁腹板。 |
|
|
创建次梁的槽口。 切割垂直于次梁腹板。 |
|
|
创建次梁的槽口。 垂直切割垂直于主梁，水平切割垂直于次梁。 |
|
|
关闭自动开槽。 |
槽口尺寸
|
选项 |
说明 |
|---|---|
|
|
默认 槽口尺寸是从主梁翼缘边缘和主梁顶端翼缘下方测量的。 自动默认可更改此选项。 |
|
|
槽口尺寸是从主梁翼缘边缘和主梁顶端翼缘下方测量的。 |
|
|
槽口尺寸是从主梁中心线和主梁顶端翼缘测量的。 |
输入切割的水平值和垂直值。
翼缘切割形状
|
选项 |
说明 |
|---|---|
|
|
默认 平行于主梁切割次梁翼缘。 自动默认可更改此选项。 |
|
|
平行于主梁切割次梁翼缘。 |
|
|
垂直切割次梁翼缘。 |
槽口尺寸舍入
使用槽口尺寸舍入选项可定义是否向上舍入槽口尺寸。 即使已将尺寸舍入选项设置为活动状态，也只是在必要时才向上舍入尺寸。
|
选项 |
说明 |
|---|---|
|
|
默认 不舍入槽口尺寸。 自动默认可更改此选项。 |
|
|
不舍入槽口尺寸。 |
|
|
舍入槽口尺寸。 输入水平和垂直舍入值。 |
尺寸将向上舍入到与所输入值最接近的倍数。 例如，如果实际尺寸为 51，您输的入向上舍入值为 10，则会将尺寸向上舍入到 60。
槽口位置
|
选项 |
说明 |
|---|---|
|
|
默认 在主梁翼缘下面创建切割。 自动默认可更改此选项。 |
|
|
在主梁翼缘下面创建切割。 |
|
|
在主梁翼缘上面创建切割。 |
槽口折角
|
选项 |
说明 |
|---|---|
|
|
默认 槽口不折角。 自动默认可更改此选项。 |
|
|
槽口不折角。 |
|
|
创建带线折角的槽口。 |
|
|
根据您输入的半径对槽口进行折角。 |
输入折角的半径。
手动开槽
当某个不属于连接的零件与次梁发生碰撞时，可以使用手动开槽。 在使用手动开槽时，连接将使用您在槽口选项卡的字段中输入的值来创建切割。 您可以对顶端和底部翼缘使用不同的值。
翼缘槽口侧
翼缘槽口侧定义在梁的哪一侧创建槽口。
|
选项 |
说明 |
|---|---|
|
|
默认 在翼缘的两侧创建槽口。 自动默认可更改此选项。 |
|
|
自动 在翼缘的两侧创建槽口。 |
|
|
在翼缘的两侧创建槽口。 |
|
|
在翼缘的近侧创建槽口。 |
|
|
在翼缘的远侧创建槽口。 |
翼缘槽口形状
翼缘槽口形状定义梁翼缘中的槽口形状。
|
选项 |
说明 |
|---|---|
|
|
默认 整个次梁翼缘将切割到您定义的深度。 自动默认可更改此选项。 |
|
|
自动 整个次梁翼缘将切割到您定义的深度。 槽口的默认深度是次翼缘厚度的两倍。 切割始终贯穿次翼缘的整个宽度。 |
|
|
在翼缘中创建折角。 如果不输入水平尺寸，则会创建 45 度的折角。 |
|
|
除非您在 1 和 2 字段中输入值，否则将使用默认值对翼缘创建切割。 |
|
|
不切割翼缘。 |
|
|
根据字段 1 中的值对翼缘创建切割，使翼缘与腹板对齐。 |
|
|
根据 1 和 2 字段中的值对翼缘创建切割。 |
翼缘槽口深度
|
选项 |
说明 |
|---|---|
|
|
默认 翼缘槽口深度。 自动默认可更改此选项。 |
|
|
翼缘槽口深度。 |
|
|
用次梁腹板中心线到槽口边缘的尺寸规定的翼缘槽口深度。 |
输入翼缘槽口深度的值。
切割尺寸
|
说明 |
默认 |
|
|---|---|---|
|
1 |
水平翼缘切割的尺寸。 |
10 mm |
|
2 |
垂直翼缘切割的尺寸。 |
槽口边缘与梁翼缘之间的间隙等于主零件腹板的圆弧值。 槽口高度向上舍入为最接近的 5 mm。 |
梁切割选项卡
使用梁切割选项卡可控制焊接衬垫板、焊接出入孔、梁端预加工和翼缘切割。
焊接衬垫板
| 选项 |
描述 |
|---|---|
|
焊接衬垫板 |
焊接衬垫板的厚度和宽度。 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
焊接出入孔尺寸
|
描述 |
|
|---|---|
|
1 |
次零件上翼缘与主零件之间的间隙。 |
|
2 |
顶部和底部焊接出入孔的垂直尺寸。 |
|
3 |
顶部和底部焊接出入孔的水平尺寸。 |
|
4 |
次零件腹板与主零件之间的间隙。 Tekla Structures 会将您在此处输入的值添加到您在图形选项卡上输入的间隙。 |
|
5 |
次零件下翼缘与主零件之间的间隙。 Tekla Structures 会将您在此处输入的值添加到您在图形选项卡上输入的间隙。 |
焊接出入孔
|
选项 |
描述 |
默认值 |
|---|---|---|
|
|
默认值 圆形焊接出入孔 自动默认值可更改此选项。 |
|
|
|
圆形焊接出入孔 |
|
|
|
方形焊接出入孔 |
|
|
|
斜形焊接出入孔 |
|
|
|
圆形焊接出入孔，其半径可以在 |
|
|
|
延长的锥形焊接出入孔，其半径和尺寸可以在 |
|
|
|
锥形焊接出入孔，其半径可以在 大写的 R 定义大半径（高度）。 小写的 r 定义小半径。 |
R = 35 r = 10 |
中定义
和
中定义
梁端预加工
|
选项 |
描述 |
|---|---|
|
|
默认值 上翼缘和下翼缘为预加工的。 自动默认值可更改此选项。 |
|
|
自动 上翼缘和下翼缘为预加工的。 |
|
|
梁端未预加工。 |
|
|
上翼缘和下翼缘为预加工的。 |
翼缘切割
|
上翼缘选项 |
下翼缘选项 |
描述 |
|---|---|---|
|
|
|
默认值 不切割翼缘。 自动默认值可更改此选项。 |
|
|
|
不切割翼缘。 |
|
|
|
切割翼缘。 |
焊接衬垫板
|
顶部衬垫板选项 |
底部衬垫板选项 |
描述 |
|---|---|---|
|
|
|
默认值 在翼缘内部创建衬垫板。 自动默认值可更改此选项。 |
|
|
|
不创建衬垫板。 |
|
|
|
在翼缘内部创建衬垫板。 |
|
|
|
在翼缘外部创建衬垫板。 |
焊接衬垫板长度
在选项下面的框中输入焊接衬垫板的长度。
|
选项 |
描述 |
|---|---|
|
|
默认值 衬垫板的绝对长度 自动默认值可更改此选项。 |
|
|
衬垫板的绝对长度 |
|
|
超出翼缘边缘的外部延伸 |
焊接衬垫板位置
|
选项 |
描述 |
|---|---|
|
|
输入一个正值或负值以相对于翼缘末端移动衬垫板前端。 |
构件类型
定义焊接衬垫板焊缝的位置。如果您选择工厂选项，Tekla Structures 将在构件中包括衬垫板。
加劲肋选项卡
使用加劲肋选项卡可创建加劲肋以加强主零件的腹板。
腹板
| 选项 |
说明 |
|---|---|
|
腹板 |
腹板的厚度和高度。 |
|
选项 |
说明 |
默认 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材质 |
材料等级。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
在图纸和报告中显示的名称。 |
双板
|
选项 |
说明 |
|---|---|
 |
默认 在两侧创建双板。 自动默认可更改此选项。 |
|
|
不创建双板。 |
 |
在近端创建双板。 |
 |
在远端创建双板。 |
加劲板边缘形状
|
选项 |
说明 |
|---|---|
|
|
默认 斜双板 自动默认可更改此选项。 |
|
|
斜双板 在 |
|
|
方形双板 |
中输入角度
加劲板切割
| 选项 | 描述 |
|---|---|
|
|
默认 不切割加劲板。 自动默认可更改此选项。 |
|
|
不切割加劲板。 |
|
|
会在连接主零件腹板和翼缘的区域切割加劲板。 |

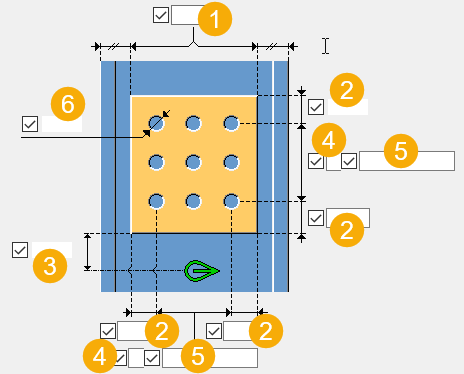

常规设置
|
说明 |
|
|---|---|
| 1 |
柱翼缘的边距。 |
| 2 |
加劲肋边距。 边距指孔中心到零件边缘的距离。 |
| 3 |
加劲板与次零件底部之间的边距。 |
| 4 |
洞数量。 |
| 5 |
孔间距。 请使用空格分隔孔间距值。为孔间的每个间距输入一个值。例如，如果有 3 个孔，则输入 2 个值。 |
| 6 |
孔的直径。 |
缝孔的尺寸
|
选项 |
说明 |
|---|---|
| 1 |
槽孔长度。 |
| 2 |
槽孔宽度。 |
通用性选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
