将 Tekla Structures 模型上传到 Trimble Connect

您可以将当前 Tekla Structures 模型作为只读 .tekla 文件上传到 Trimble Connect 工程文件夹。随后，.tekla 文件可作为轻量级参考模型与 Tekla Structures 或任何 Trimble Connect 产品结合使用。 .tekla 参考模型将列出并直观显示模型对象、零件、钢筋、螺栓、构件和轴线。

在将模型上传到 Trimble Connect 之前，请注意：

.tekla 参考模型中不包括焊缝和表面处理。
截面以正常的实体精度输出，因此不包括圆角。
.tekla 参考模型中的对象颜色可能与 Tekla Structures 模型中的颜色不同。
要在 .tekla 参考模型中包括浇筑和浇筑体而不是浇筑体和浇筑体零件，您需要启用浇筑管理。

要禁用浇筑并包括浇铸体和浇铸体零件，请执行以下操作：
1. 转到 ...\Environments\common\system\UploadToConnect\。
2. 将 conf.json 文件复制到模型文件夹下的 \attributes 子文件夹中。
3. 在文本编辑器中打开 conf.json 文件。
4. 将 "pours" : "model" 更改为 "pours" : "false"。
5. 保存 conf.json 文件。

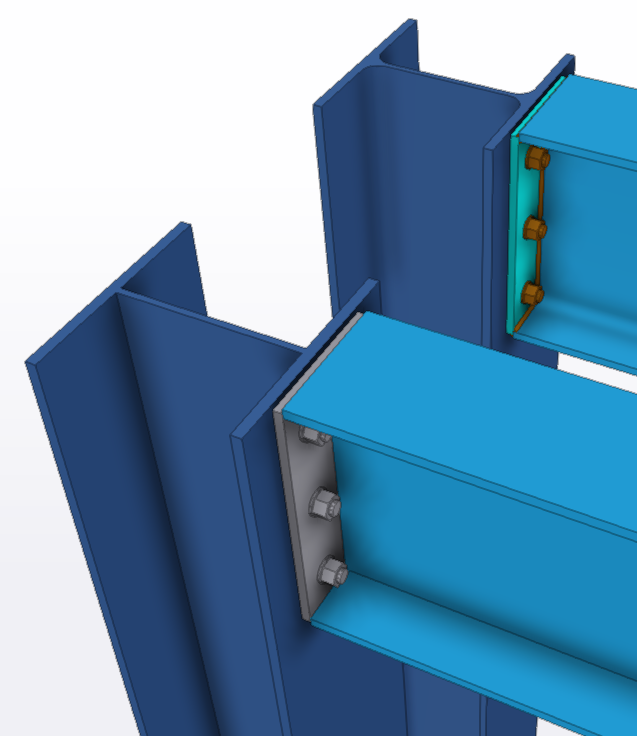

在下图中，右侧的节点已使用 Trimble Connector 输出为 IFC 参考模型。节点的外观与 Tekla Structures 模型中的外观相同。

左侧的节点已作为 .tekla 参考模型上传到 Trimble Connect。颜色不同，并且缺少截面的半径和焊缝。

在文件菜单上，转至设置 > 高级选项。
在高级选项对话框中，查找 XS_CONNECT_UPLOAD_MODEL_FOLDER 选项。
键入或粘贴要将 Tekla Structures 模型上传到的 Trimble Connect 文件夹的文件路径。

默认文件路径为 Structural\Tekla models。
单击确认以保存文件夹路径。
如有必要，请定义随模型一起上传的模板属性和用户定义的属性：
1. 将 part.epr 文件从 \TeklaStructures\<version>\Environments\common\system\UploadToConnect 文件夹复制到当前模型文件夹下的 \attributes 文件夹。
2. 在文本编辑器（如 Microsoft 记事本）中打开 part.epr 文件。
3. 对于每种受支持的对象类型，请使用以下语法定义模板和用户定义的属性：
```
{
"part": ["PART_POS", "NAME", "USERDEFINED.USER_FIELD_1" ],
"assembly": ["ASSEMBLY_POS", "USERDEFINED.PRELIM_ASSEM_MARK" ],
"bolt":
        ["NAME","BOLT_STANDARD", "DIAMETER" ],
"rebar": ["REBAR_POS", "NAME",
        "GRADE", "SIZE", "LENGTH", "WEIGHT" ]
"layer": ["ASSEMBLY_POS"]
}
```
  请注意，不能更改用于属性的单位。
4. 保存 part.epr 文件。
转至 Trimble Connect 功能区选项卡，然后单击上传模型。
要确认保存模型并将整个模型文件夹上传到附加的 Trimble Connect 工程，请单击保存并上传。

Tekla Structures 模型将作为 .tekla 文件上传到您定义的 Trimble Connect 工程文件夹。如果发生上传错误，请查看 PublishToTrimbleConnect.log 文件，该文件位于模型文件夹下的 /logs 子文件夹中。

如果需要，您可以稍后将 .tekla 文件作为 Connect 覆盖模型附加到您的模型。

请注意，如果要在上传模型后将其移至另一个文件夹，您需要在 Trimble Connect 中手动执行此操作。

注：

上传模型按钮不会将共享模型上传到 Trimble Connect。相反，您可以使用 XS_UPLOAD_SHARED_MODEL_TO_CONNECT 高级选项来选择是否以及何时将共享模型上传到 Trimble Connect 工程文件夹。

在高级选项对话框中，将 XS_UPLOAD_SHARED_MODEL_TO_CONNECT 的值设置为下列值之一：

BASELINE = 当用户创建新基线时，共享模型将自动上传到设置的 Trimble Connect 工程文件夹。
WRITEOUT = 每次成功写出后，共享模型都会自动上传到设置的 Trimble Connect 工程文件夹。

如果您不想将模型上传到 Trimble Connect 工程文件夹，请清除值字段。
