图纸中的线宽

您可以在打印图纸对话框中设置打印机线宽（笔号），但您可能在屏幕上的图纸中正确显示线条时遇到一些问题。您可以通过调整打印机线宽或使用以下打印机定义文件中的一些预定义打印机设置来解决此问题： plotdev.bin.

更改打印的图纸的线宽（笔宽/笔号/线宽）

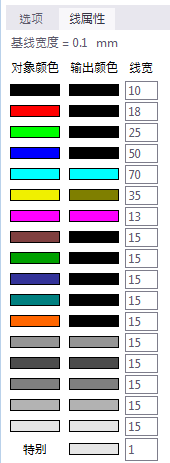

您可以更改要打印的线宽。为此，请打开打印图纸对话框并转到线属性选项卡：

基线默认宽度为 0.01，这可使用高级选项 XS_BASE_LINE_WIDTH 进行更改。例如，要获得 0.25 毫米的线宽，请输入数字 25。

您在图纸中看到的线宽不是您在打印的图纸中获得的真实线宽。可采用一些方法来影响线条在图纸中的显示方式。

要能够为 Tekla Structures 模型中的图纸设置笔宽，请执行下列操作：

通过将高级选项 XS_USE_OLD_PLOT_DIALOG 设置为 TRUE 来使用原打印。

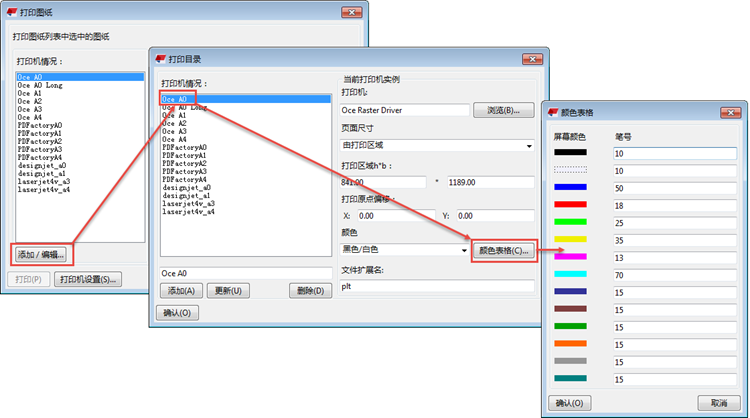

为列表中的第一个打印机定义线设置。
通过将高级选项 XS_USE_OLD_PLOT_DIALOG 设置为 FALSE 来使用新打印。
转到文件菜单并检查开关打印线宽是否处于活动状态。此开关从旧打印机对话框设置中获取设置。如果此开关未激活，则线宽只在黑白模式下显示，如果已激活，则为所有颜色模式显示线宽。
可以通过按 B 在颜色模式之间切换。

对于第一个打印机实例，..\ProgramData\Trimble\Tekla Structures\<version>\environments\default\system 中的 plotdev.bin 文件包含一些预定义的线宽。这些与您用于打印的不同，除非您使用打印图纸对话框中的默认值。

您可以将打印机定义文件保存到 plotdev.bin ，该文件位于当前模型文件夹或工程和公司文件夹中，由以下高级选项指示： XS_DRIVE.Tekla Structures 首先在模型、工程和公司文件夹中搜索 plotdev.bin ，然后在由高级选项指定的文件夹中进行搜索。
