编辑并保存自定义组件

使用自定义组件编辑器可对现有自定义组件进行微调,并使组件参数化。 在编辑自定义组件时,Tekla Structures 会利用您所做的更改在整个模型中更新该组件的所有实例。

编辑自定义组件

  1. 在模型中,单击绿色组件符号 以选择自定义组件。

    注:

    自定义零件在模型中没有组件符号。 要选择自定义零件,请确保选择组件 选择开关处于活动状态。

  2. 右键单击并选择编辑自定义组件

    此时将打开自定义组件编辑器。 其中包含以下零件:

    • 自定义组件浏览器

    • 自定义组件编辑器 工具栏

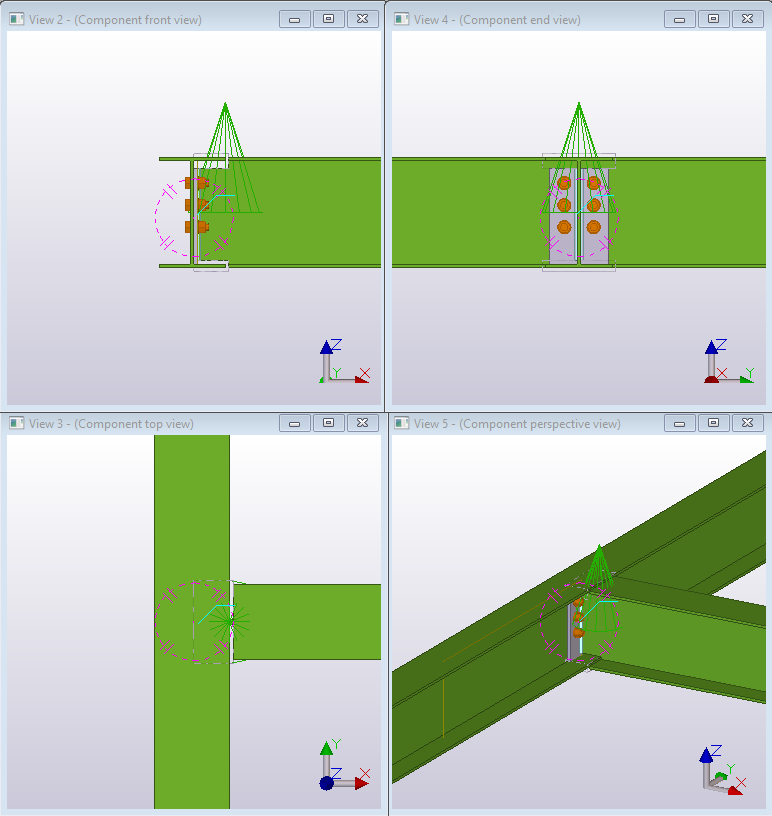

    • 自定义组件的四种不同视图

  3. 在四个自定义组件视图之一中修改自定义组件。 例如,您可以执行以下操作:

  4. 保存自定义组件。

    如果系统提示您替换模型中出现的所有自定义组件,请单击。 现在,该自定义组件的所有实例都使用您所做的更改进行了更新。

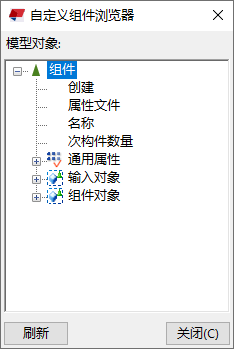

自定义组件浏览器

自定义组件浏览器以层次树状结构显示自定义组件的内容。自定义组件浏览器列出附加了自定义组件的模型对象,以及自定义组件创建的对象。 您可以在自定义组件变量和组件对象属性之间创建链接。

自定义组件浏览器适用于视图。 在视图中选择零件时,Tekla Structures自定义组件浏览器 中高亮显示该零件,反之亦然。

自定义组件浏览器中,您可从组件的主零件和次零件复制名称、值和引用,然后在变量对话框中使用它们来定义自定义组件的属性。

自定义组件编辑器工具栏

例如,使用自定义组件编辑器工具栏上的工具可以创建距离、选择平面和保存组件。

图标 描述

创造一个距离。

首先选择平面,然后选择要绑定控柄或倒角的位置。

创建参考距离。

自动创建距离。

Tekla Structures 将所选零件绑定到其控柄的接触平面Tekla Structures 按照以下顺序选择平面:

  1. 辅助平面
  2. 主零件和次零件的平面

创建辅助平面

创建辅助线

平面类型

显示在定义距离变量时可以使用的平面类型。

编辑自定义组件的类型或位置,或者在创建组件之后添加说明。

显示全部已创建的变量

打开自定义组件浏览器

使用其它名称保存自定义组件。

保存并更新模型中的现有组件。

关闭编辑器。

保存自定义组件

修改自定义组件后,请保存所做的更改。

Tekla Structures 将自定义组件保存在当前模型文件夹的 xslib.db1 文件中,该文件是包含组件和草图的库文件。

目的

操作步骤

将更改保存到自定义组件的所有副本中

  1. 在自定义组件编辑器中,单击保存组件 按钮。

  2. 保存确认对话框中,单击

    Tekla Structures 会保存所做的更改,并将这些更改应用到模型中的自定义组件的所有副本。

使用新名称保存组件。

  1. 在自定义组件编辑器中,单击用新名称保存 按钮。

  2. 为组件输入新名称。

保存并关闭组件

  1. 在自定义组件编辑器中,单击关闭 按钮。

  2. 关闭自定义组件编辑器消息中,单击

    如果单击,则会关闭自定义组件编辑器而不保存更改。

使用密码保护自定义组件

您可以设置密码以阻止他人修改自定义组件。 仍可以按常规方式向模型中添加受密码保护的自定义组件。

  1. 在模型中,选择一个自定义组件。
  2. 右键单击自定义组件符号,然后选择编辑自定义组件
  3. 自定义组件编辑器工具栏上,单击显示变量 按钮。

    将会打开 变量 对话框。

  4. 单击添加以创建新的参数变量。
  5. 名称框中,输入 Password
  6. 公式框中,输入所需密码。
  7. 保存自定义组件。

下次有人尝试编辑此自定义组件时,将会要求他们提供密码。

Note:

如果您有受密码保护的自定义组件,并在自定义组件编辑器中分解自定义组件,则可以使用分解组件使用参数分解组件命令。

分解组件命令将分解自定义组件而不创建组件参数和映射。

使用参数分解组件命令将要求您输入密码。只有输入正确的密码后才能分解组件,并且将创建组件参数和映射。
