环板

选择环板类型：

• 默认值

• 圆形

• 椭圆

• 角度

圆形

环板测量类型

选择如何测量环板尺寸：

• 默认值

• 板尺寸

• 板绝对尺寸

板尺寸

默认值

切割将沿主零件创建。

自动默认值可更改此选项。

切割将沿主零件创建。

切割将在板上垂直创建。

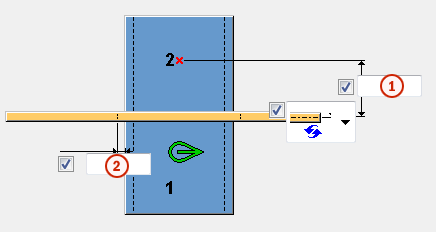

1

环板从所选取点的偏移。

2

环板与主零件外部边缘之间的净距。

默认值

偏移尺寸从环板的中心线测量。

自动默认值可更改此选项。

偏移尺寸从环板的中心线测量。

偏移尺寸从环板的底部边缘测量。

尺寸从环板的顶部边缘测量。

创建构件

定义零件包括在构件中的方式：

• 默认值

• 是 - 所有零件都在一个构件中。

• 否 - 零件不包括在一个构件中。

是

1

板尺寸

定义环板的最小宽度。

200 mm

1

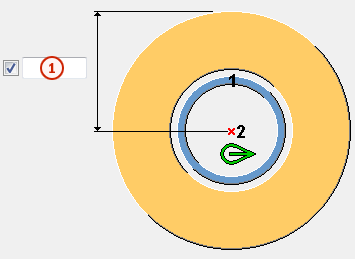

板绝对尺寸

定义环板距中心点的绝对宽度。

最小宽度 + 净距 + 零件高度/2

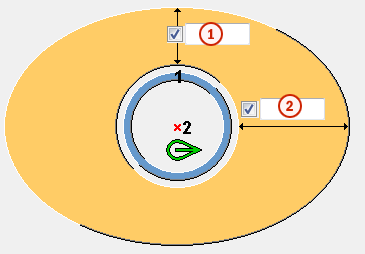

1

环板垂直宽度。

200 mm

2

环板水平宽度。

200 mm

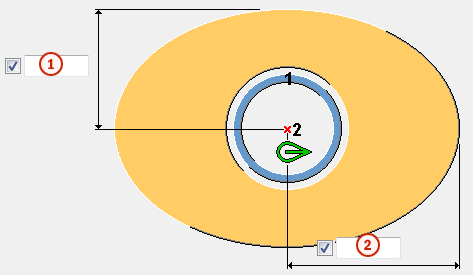

1

环板距中心点的绝对垂直宽度。

垂直宽度 + 净距 + 零件高度/2

2

环板距中心点的绝对水平宽度。

水平宽度 + 净距 + 零件高度/2

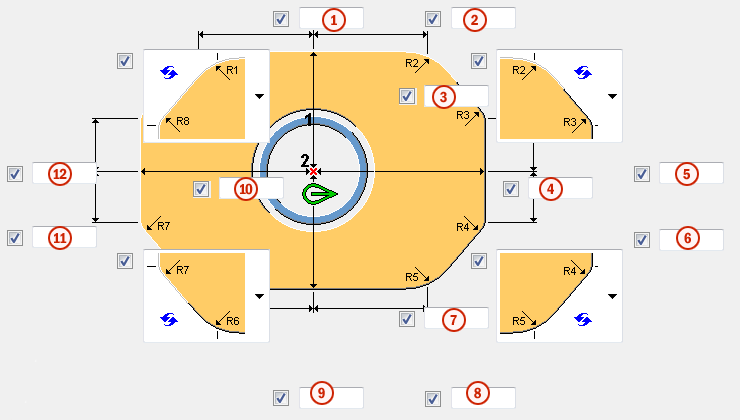

1

角部半径 R1 和所选取点之间的水平距离。

150 mm

2

角部半径 R2 和所选取点之间的水平距离。

150 mm

3

板顶外边缘与板内边缘之间的垂直距离。

200 mm

4

板右侧边缘与板内边缘之间的水平距离。

200 mm

5

角部半径 R3 和所选取点之间的垂直距离。

150 mm

6

角部半径 R4 和所选取点之间的水平距离。

150 mm

7

板底外边缘与板内中心之间的垂直距离。

200 mm

8

角部半径 R5 和所选取点之间的水平距离。

150 mm

9

角部半径 R6 和所选取点之间的水平距离。

150 mm

10

板左侧边缘与板内边缘之间的水平距离。

200 mm

11

角部半径 R7 和所选取点之间的垂直距离。

150 mm

12

角部半径 R8 和所选取点之间的垂直距离。

150 mm

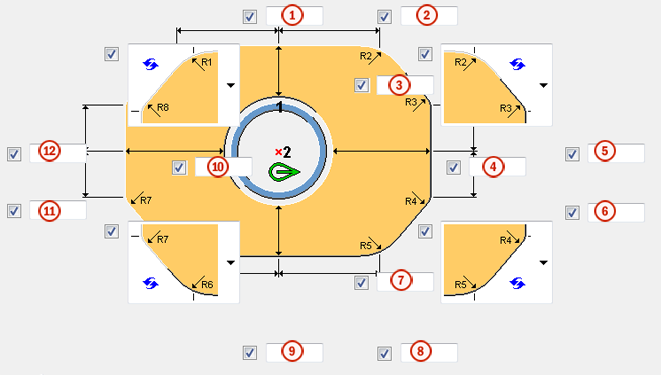

1

角部半径 R1 和所选取点之间的水平距离。

150 mm

2

角部半径 R2 和所选取点之间的水平距离。

150 mm

3

板顶外边缘与中心点之间的绝对垂直距离。

垂直宽度 + 净距 + 零件高度/2

4

板右侧边缘与中心点之间的绝对水平距离。

水平宽度 + 净距 + 零件高度/2

5

角部半径 R3 和所选取点之间的垂直距离。

150 mm

6

角部半径 R4 和所选取点之间的水平距离。

150 mm

7

板底外边缘和中心点之间的绝对垂直距离。

垂直宽度 + 净距 + 零件高度/2

8

角部半径 R5 和所选取点之间的水平距离。

150 mm

9

角部半径 R6 和所选取点之间的水平距离。

150 mm

10

板左侧边缘与中心点之间的绝对水平距离。

水平宽度 + 净距 + 零件高度/2

11

角部半径 R7 和所选取点之间的垂直距离。

150 mm

12

角部半径 R8 和所选取点之间的垂直距离。

150 mm

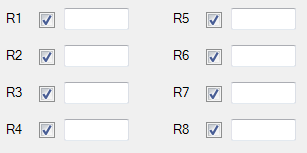

默认值

两个半径尺寸

自动默认值可更改此选项。

两个半径尺寸

一个半径尺寸

默认值

一个环板

自动默认值可更改此选项。

一个环板

两个半个的环板

四个四分之一的环板

环板

环板的厚度。

10 mm

位置编号

零件位置编号的前缀和起始编号。

某些组件还有另一行字段，您可以在其中输入构件位置编号。

默认零件起始编号在文件菜单 > 设置 > 选项中的组件设置中定义。

材料

材料级别。

默认材料在文件菜单 > 设置 > 选项中的组件设置中的零件材料框中定义。

名称

显示在图纸和报告中的名称。

1

折角的水平尺寸。

2

折角的垂直尺寸。
