焊接柱 (31)
焊接柱 (31) 使用接合和焊缝将梁连接到柱翼缘。将在柱翼缘之间创建加劲肋。
已创建的组件
-
加劲肋
-
接合
-
焊缝
适用于
|
情形 |
描述 |
|---|---|
|
|

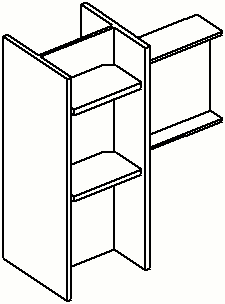

焊接到柱的梁。创建四个加劲肋。 |
|
|
焊接到柱的倾斜梁。创建四个加劲肋。 |
选择顺序
-
选择主零件（柱）。
-
选择次零件（梁）。
选择次零件后自动创建该节点。
部件检索表
|
零件 |
|
|---|---|
|
|
加劲肋 |
图片选项卡

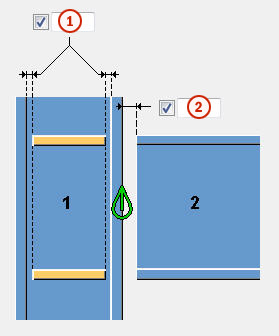

使用图片选项卡可控制尺寸和加劲肋位置。
尺寸
|
描述 |
|
|---|---|
|
1 |
加劲肋和柱翼缘之间的距离。 |
|
2 |
柱翼缘和梁边缘之间的距离。 如果将次构件接合选项设置为默认或是，则可以定义距离。 |
次构件接合
定义次梁是否可接合到柱。
零件选项卡
使用零件选项卡可控制加劲肋属性。
加劲肋
|
零件 |
描述 |
默认值 |
|---|---|---|
|
加劲肋 |
加劲肋的厚度、宽度和高度。 |
厚度 = 16 mm 宽度 = 如果未定义宽度，则宽度将基于翼缘宽度。 高度 = 柱腹板的高度 |
|
选项 |
描述 |
默认值 |
|---|---|---|
|
位置编号 |
零件位置编号的前缀和起始编号。 某些组件还有另一行字段，您可以在其中输入构件位置编号。 |
默认零件起始编号在中的组件设置中定义。 |
|
材料 |
材料级别。 |
默认材料在中的组件设置中的零件材料框中定义。 |
|
名称 |
显示在图纸和报告中的名称。 |
折角尺寸
|
描述 |
|
|---|---|
|
1 |
垂直折角尺寸。 可以定义线折角的垂直尺寸。 |
|
2 |
水平折角尺寸。 |
折角类型
|
选项 |
描述 |
|---|---|
|
|
默认值 无折角 自动默认值可更改此选项。 |
|
|
无折角 |
|
|
线折角 |
|
|
凸弧折角 |
|
|
凹弧折角 |
通用性选项卡
请单击下面的链接了解更多信息：
设计选项卡
请单击下面的链接了解更多信息：
分析选项卡
请单击下面的链接了解更多信息：
焊缝
请单击下面的链接了解更多信息：
