将文件导入到 Tekla PowerFab
您可以将各种类型的文件导入到 Tekla PowerFab。可以将任务、请购单、采购订单、公司或联系人导入到通讯录、库存或库存历史记录信息、构件、材料尺寸、人工和定价信息中。
您可以导入以下文件类型：
- ASCII 文件
- BIF 文件
- IFC 文件
- ifcZIP 文件
- KISS 文件
- KSTK 文件
- Microsoft Excel 工作表
- PFXT
- PFXS
- SMLX
- SSC 文件
- txt 文件
- XML 文件
注： 可以导入的文件类型取决于要将文件导入到的位置和模块。
另请参阅以下信息：
- 建议使用 Tekla Connector 在 Tekla Structures 和 Tekla PowerFab 之间交换信息和文件。
- 对于 Microsoft Excel 导入，请参阅 Excel 电子表格示例导入文件以获取示例文件。
- 有关从 Tekla Structures 导出模型的说明，请参阅 Tekla PowerFab 和以 IFC 格式导出。
导入文件
-
转到。

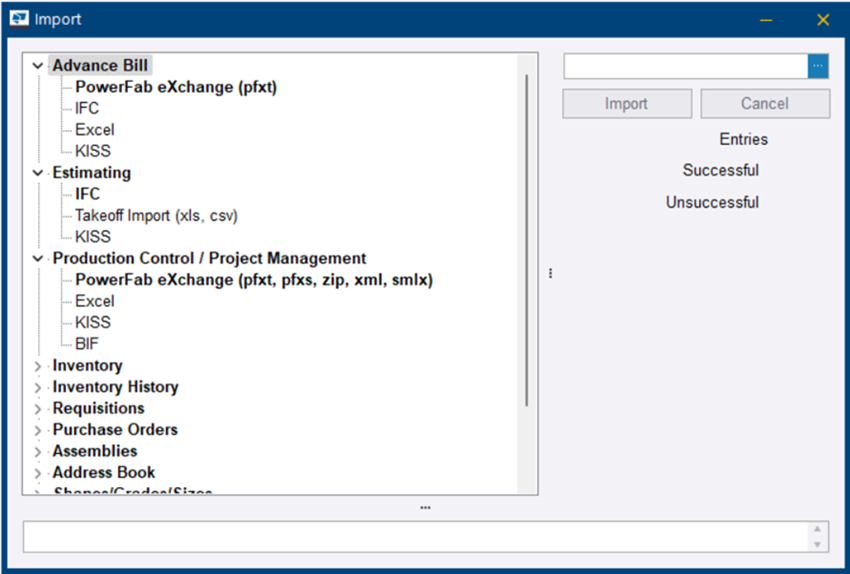

导入对话框随即打开。
-
要导入文件，请单击导入。
某些导入位置有一个测试导入按钮。单击测试导入可预览导入的效果。
接下来的操作取决于导入的文件及其中的信息。您可能需要转换形状和等级、修改任务信息，或者选择新信息是否替换现有任务中的信息。

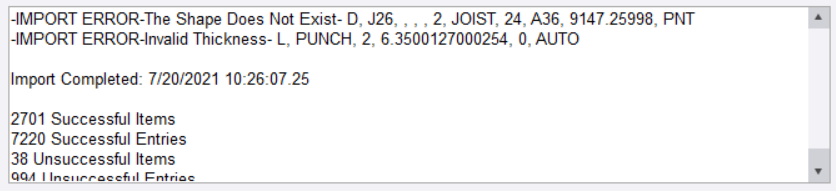

如果发生任何导入错误，您可以在导入对话框的底部查看错误详细信息。
示例：导入新的生产控制任务
-
单击导入。

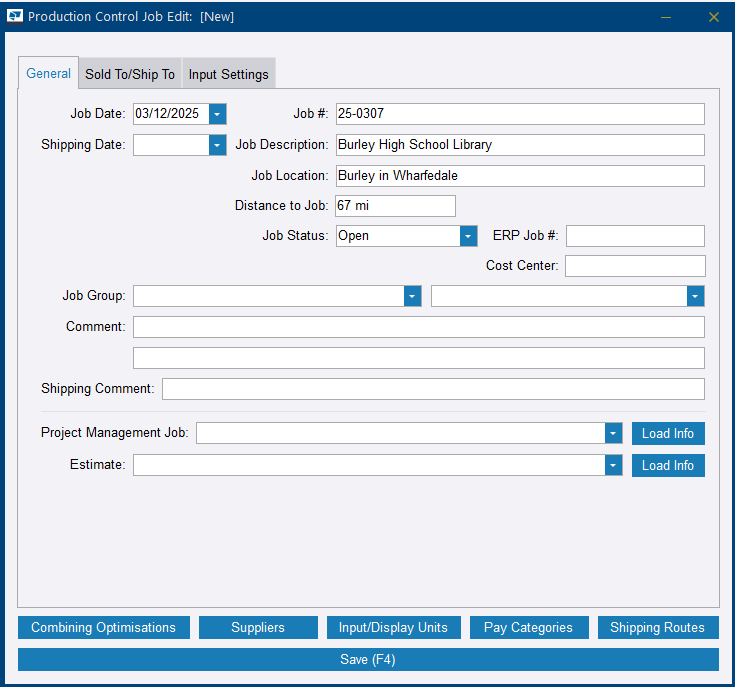

生产控制任务编辑对话框随即打开。
-
如果您没有相关的项目管理任务，系统会提示您使用相同任务编号添加一个新任务。
- 如果要使用相同任务编号创建一个新的项目管理任务，请单击是。
-
如果不想创建相关的项目管理任务，请单击否。
如果没有创建相关项目管理任务或将其链接到导入的生产控制任务，则无法导入任何相关图纸。
-

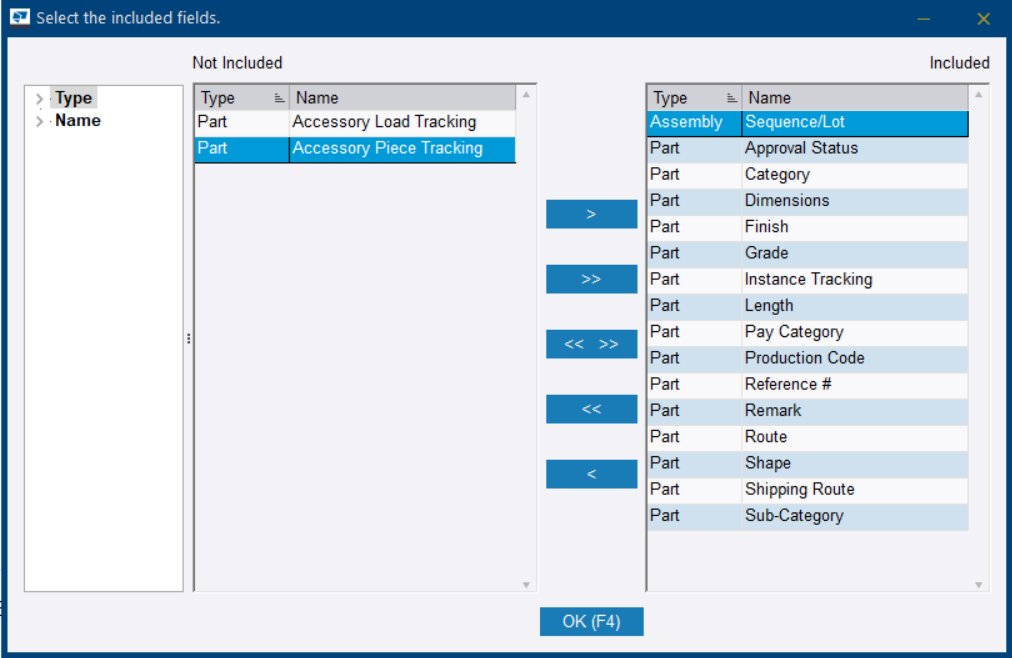

单击箭头按钮，将要导入到生产控制任务的信息移动到包含列表。
-

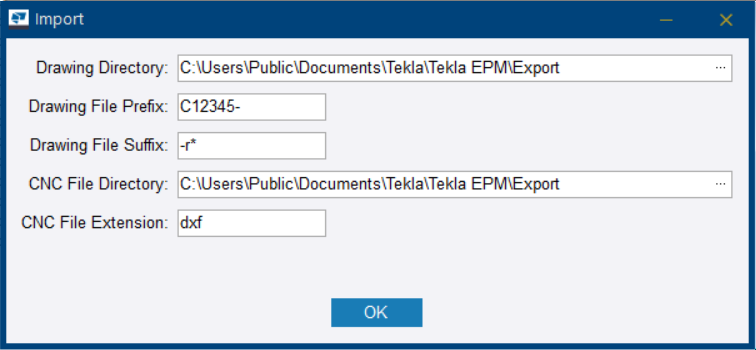

如果不导入 ZIP 文件，请在导入对话框中单击 ... 以选择图纸文件夹和 CNC 文件文件夹，并定义图纸文件前缀和后缀以及 CNC 文件扩展名。
注： 如果未定义图纸文件前缀或后缀，Tekla PowerFab 将要求图纸文件名与 Tekla PowerFab 图纸编号完全匹配。如果在图纸文件名的图纸编号之前或之后使用某些文本，则应将该文本写为图纸文件前缀或图纸文件后缀。
例如，如果在任务 C23487 中在图纸编号之前使用任务编号，则应将图纸名前缀定义为 C23847-。这样，Tekla PowerFab 就可以通过匹配文件名的剩余部分来识别图纸。例如，图纸 100 的文件名应该是 C23847-100.pdf。
如果每个文件的前缀或后缀不完全相同，您也可以使用通配符 (*)。例如，导入图纸修订时，修订编号会发生变化。文件的第一个修订版本可能是 C23847-100-r1.pdf，但图纸的后续修订版本也可以同时导入。在这种情况下，将图纸文件后缀定义为 r* 可能会很有用。
注： 如果您没有创建相关的项目管理任务，或没有将相关的项目管理任务链接到导入的生产控制任务，则图纸将无法导入。
