1. 转到维护 > 形状/等级/尺寸。

   形状/等级/尺寸维护对话框随即打开。

2. 单击形状/等级/尺寸维护功能区选项卡。
3. 在菜单上，选择形状维护。
4. 在形状维护对话框的形状列表中，选择要拆分的形状。

   例如，选择将 W 宽翼缘梁拆分成 WT 宽翼缘 T 型钢。

5. 确保选中允许拆分复选框。

   允许拆分选项适用于所有线性形状。

6. 依次单击保存形状和确定。

1. 转到维护 > 形状/等级/尺寸
   形状/等级/尺寸维护对话框随即打开。
2. 选择一个形状，例如 W 形状。
3. 在右侧，打开拆分选项卡。

   拆分选项卡仅适用于选中了允许拆分选项的形状。请参阅允许拆分形状。

   大多数常见的 W 形状已设置为均等拆分成 WT。如果您选择不同的尺寸，则可以在描述下看到 W 形状被配置为拆分成哪些尺寸的 WT。

4. 要创建额外的拆分配置，请单击添加。

   在拆分配置对话框中，创建等分或不等分拆分。您可以添加形状/等级/尺寸维护中的已有形状，或者为选定的形状添加新尺寸。

   请注意，拆分配置对话框允许分配任何线性形状，并且不限制用户只能选择逻辑拆分。

5. 单击保存。

在每个模块的组合设置对话框中，在组合设置 - 线性材料下，有一个允许拆分 T 型钢选项。

1. 打开一个模块，然后打开一个任务。
2. 在功能区选项卡中，选择组合。
3. 单击组合。
4. 单击优化。
5. 转到组合设置 - 线性材料选项卡。
6. 选择允许拆分 T 型钢。
7. 单击保存。

1. 对 WT 运行组合。

   这样，您就会获得接近 80' 的线性材料。

2. 切换到手动组合模式。

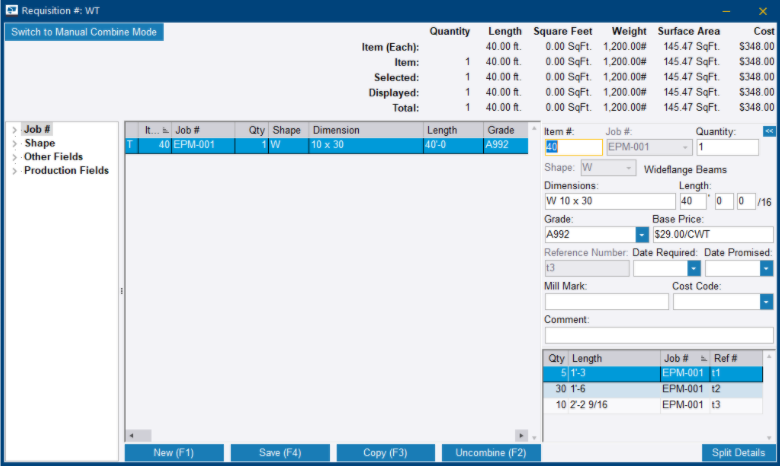

3. 添加一个 40' 的 W10x30。

   请注意，W10 被标记为 组合 (C)，尽管您尚未给它分配任何零件。

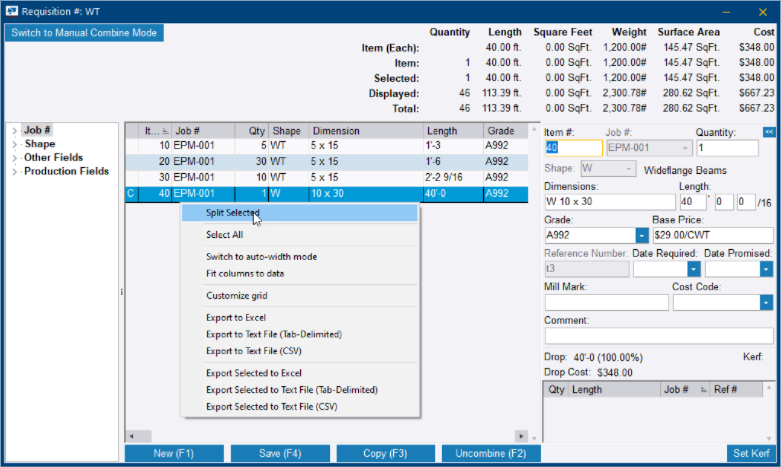

4. 右键单击 W10x30 并选择拆分选定项。

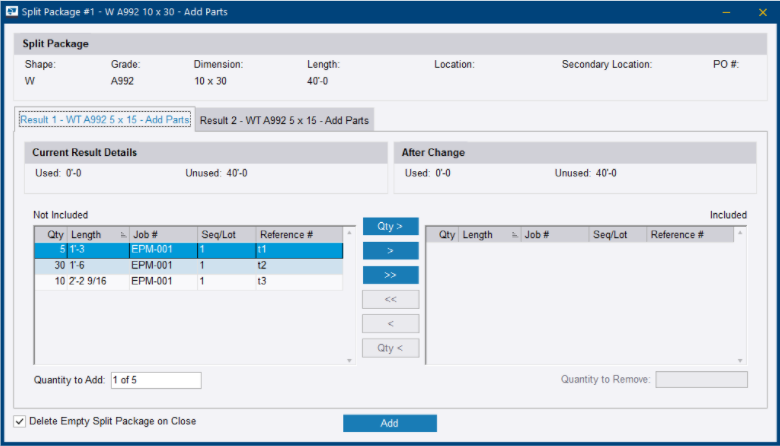

   拆分包对话框显示可从选定材料中拆分出的零件。

   有 2 个选项卡，从 W 中拆分出的每个 WT 对应一个选项卡。



5. 在第一个选项卡上，可以将零件从不包含列移动到包含列，反之亦然。

   > 按钮用于单个对象，>> 按钮用于所有对象。您也可以使用 数量 > 按钮仅移动输入的选定对象添加数量：。

   如果超过选定材料的长度，系统将显示一条红色消息。即将达到限制时，将添加数量：更改为 1 并使用数量 > 和数量 < 按钮有助于充分利用材料。

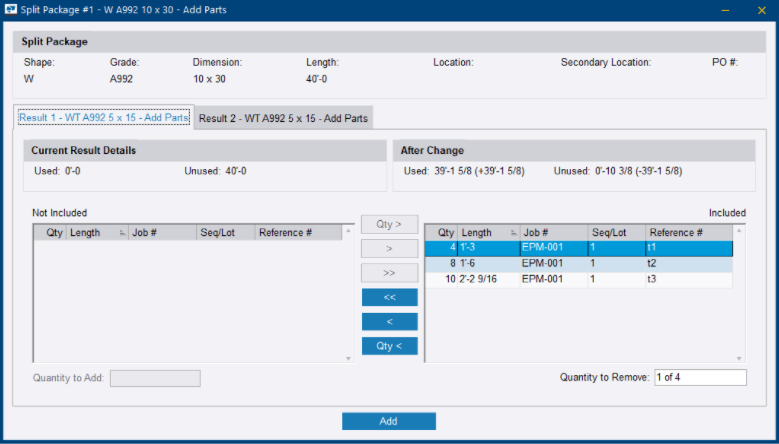

   要组合为结果 1 的零件：

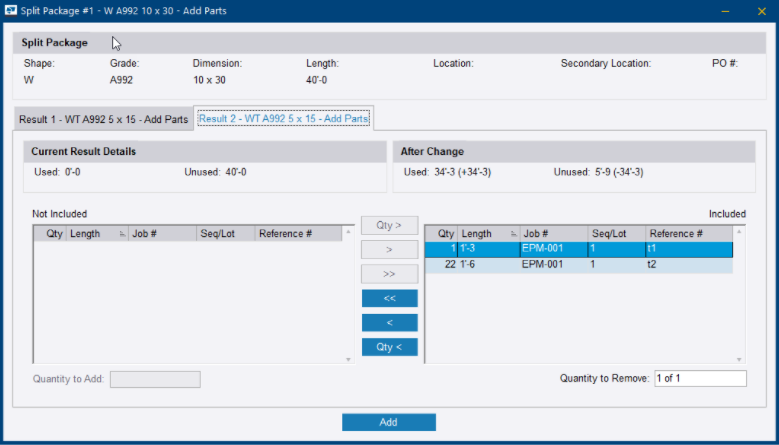

   要组合为结果 2 的零件：



6. 准备好拆分包后，单击添加完成组合。

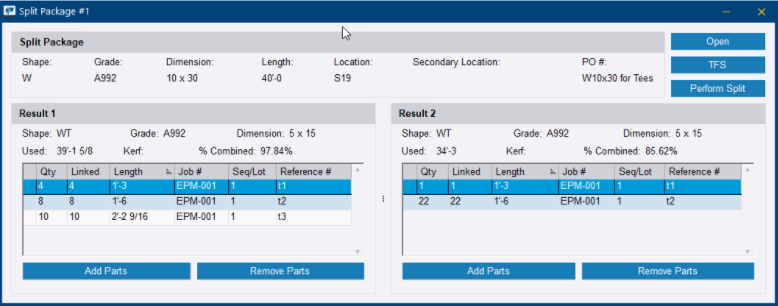

7. 单击右下角的拆分详情，查看和修改拆分包。
