您可以在图纸设置对话框中，定义和修改与当前项目管理任务相关的图纸设置。

1. 打开项目管理模块。

   您正在项目对话框中创建新任务或修改现有任务。

2. 单击图纸设置。

   图纸设置对话框随即打开。

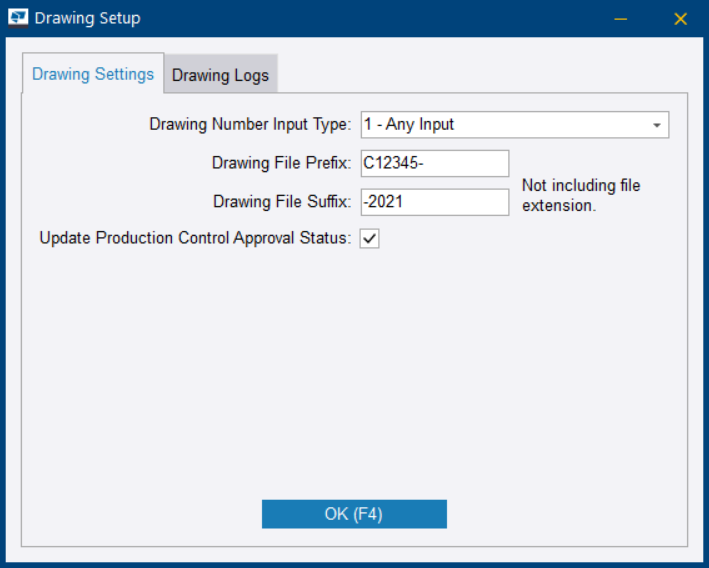

3. 在图纸设置选项卡上，进行以下设置：

   选项	描述
   图纸编号输入类型	允许您选择图纸编号的输入格式。
   图纸文件前缀/图纸文件后缀	默认情况下，Tekla PowerFab 要求图纸文件的名称与图纸编号相匹配。 通过图纸文件前缀/后缀设置，您可以确定导入的所有图纸文件的名称中出现的前缀/后缀。 确定图纸文件前缀/后缀不是必要设置。但是，它可以帮助您确保从选定的文件夹导入正确的文件。 前缀示例：图纸文件可能由任务编号后跟破折号和图纸编号组成。在这种情况下，图纸 100 可以命名为 C12345-100.pdf。因此，图纸文件前缀将是 C12345-。 后缀示例：图纸文件可能在图纸编号后包含修订编号。在这种情况下，图纸 100 的第一个修订版本的文件名可以是 C12345-100-r1.pdf。因此，后缀将是 -r1。请注意，文件扩展名不包含在图纸文件后缀中。 如果图纸文件前缀/后缀有所变化，则可以使用星号 (*) 作为通配符。 前缀示例：如果您要导入的某些图纸文件的前缀不是 C12345，则可以将图纸文件前缀设置为 *-。 后缀示例：如果某些图纸文件具有不同的修订编号，则可以将图纸文件后缀设置为 -r*。
   更新生产控制审核状态	选中后，生产控制中使用的加工图纸的审核状态将自动更新。

4. 要保存设置并关闭对话框，请单击确认。
