管理默认图纸日志

图纸日志有助于管理和控制项目中的图纸。您可以为不同的图纸类型（例如整体布置图或零件图）创建自己的默认图纸日志。您也可以修改现有图纸日志，或者从 Tekla PowerFab 中删除不需要的图纸日志。

注：您设置的默认图纸日志可用于所有新的项目管理任务。

如果您需要调整现有项目管理任务中使用的图纸日志，请参阅管理任务的图纸日志。

要开始管理图纸日志，请执行以下操作：

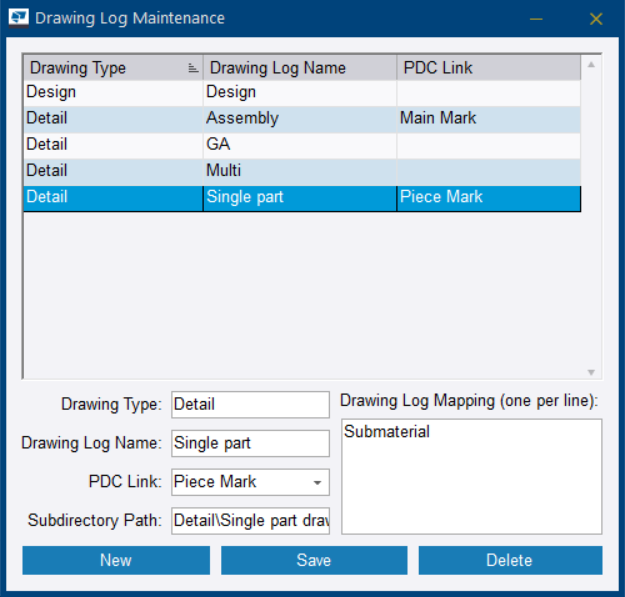

图纸日志维护对话框随即打开。

添加图纸日志

在对话框中添加属性。


选项	描述
图纸类型	键入图纸类型。
图纸日志名称	为图纸日志键入一个名称。
PDC 链接	选择生产控制中与图纸关联的字段。请注意，PDC 链接设置仅适用于图纸日志类型中包含构件或材料的情况，且这些构件或材料在生产控制中具有对应项。
子目录路径	键入图纸日志中图纸所存储的子文件夹路径，该子文件夹位于图纸默认文件夹下。例如，键入 `Detail\Erection` 图纸。存储图纸的默认文件夹可在文件 > 默认目录中设置。
图纸日志映射（每行一个）	键入要定向到所选图纸日志的图纸类型。 Tekla PowerFab 会根据使用 Tekla Structures 的 Tekla PowerFab Plugin或 SDS/2 中的数据传输工具创建的 XML 文件中为图纸分配的图纸类型，来确定导入图纸所存储的图纸日志。默认情况下，Tekla PowerFab 中的图纸类型与 Tekla Structures 中的图纸类型相匹配。请注意，您需要在单独的行中键入各图纸类型。
