导入、查看或删除 CNC 文件

您可以将 CNC 文件导入到 Tekla PowerFab，并在 CNC 文件对话框中查看或删除先前加载的与当前生产控制任务相关的 CNC 文件。

要访问 CNC 文件对话框，请执行以下操作：

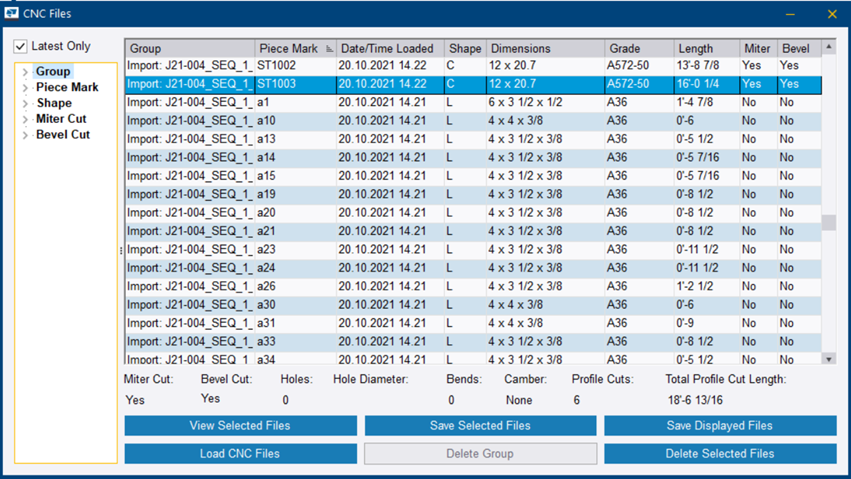

CNC 文件对话框随即打开。

提示：

导入 CNC 文件

在对话框的底部，单击加载 CNC 文件。

导入对话框随即打开。
单击 ... 设置从中导入 CNC 文件的文件夹。
浏览到并选择文件夹。
单击确认.
键入在选定文件夹中用于 CNC 文件的文件扩展名。

目前，Tekla PowerFab 可以读取 DSTV 和 DXF 文件。它们最常用的扩展名分别是 .NC1 和 .DXF。
单击确认导入 CNC 文件。

输入值对话框随即打开。您需要输入组名称，以便识别同时加载到 Tekla PowerFab 中的 CNC 文件。
为 CNC 文件组键入一个名称。
单击确认。

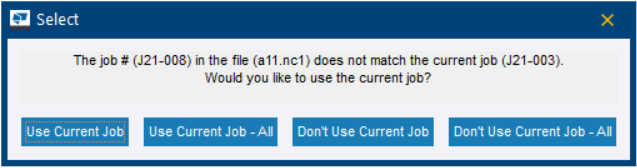

详图设计方的任务编号包含在 DSTV 文件中。如果生产控制任务的任务编号有所不同，您将收到以下提示：

使用当前任务：即使任务编号不同，也将文件添加到当前任务

使用当前任务 - 全部：即使任务编号不同，也将所有文件添加到当前任务

不使用当前任务：忽略文件

不使用当前任务 - 全部：忽略 DSTV 文件中具有该任务编号的所有文件

任务编号匹配时，Tekla PowerFab 将从所选文件夹导入所有 CNC 文件。
查看导入结果并单击关闭。

Tekla PowerFab 没有集成查看器。因此，Windows 可能会要求您选择要用于打开 CNC 文件的应用程序。

要将 CNC 文件从 Tekla PowerFab 保存到您的计算机或共享驱动器，请执行以下操作：

执行以下任一操作：
- 要选择要保存的 CNC 文件，请选择文件并单击保存选定文件。
  要选择多个对象，请按住 Ctrl。
  要选择一系列后续对象，请按住 Shift。
- 要保存 CNC 文件对话框中当前显示的所有文件，请单击保存显示文件。
在浏览文件夹对话框中，浏览到并选择要保存文件的文件夹。
单击确认.

CNC 文件将保存在选定的文件夹中。

从 Tekla PowerFab 中删除 CNC 文件是永久性操作，无法撤消。请注意，从同一文件夹导入的所有文件都会被立即删除。

执行以下任一操作：


目标	具体操作
删除一组 CNC 文件	在导航树中，展开组部分，然后选择要删除的组。在对话框的底部，单击删除组。在确认对话框中，请单击是永久删除 CNC 文件。
删除选定的 CNC 文件	选择要删除的 CNC 文件。要选择一系列后续对象，请按住 Shift。要选择多个对象，请按住 Ctrl。在对话框的底部，单击删除选定文件。在确认对话框中，请单击是永久删除 CNC 文件。
