在 Tekla PowerFab Go 中管理图纸

在 Tekla PowerFab Go 中，您可以查看和管理添加到任务中的图纸。您还可以管理图纸日志、过滤图纸，并修改图纸属性和修订。

图纸存储在文档索引中。有关详细信息，请参阅文档索引。

要开始管理图纸，请执行以下操作：

从切割清单中查看零件图纸

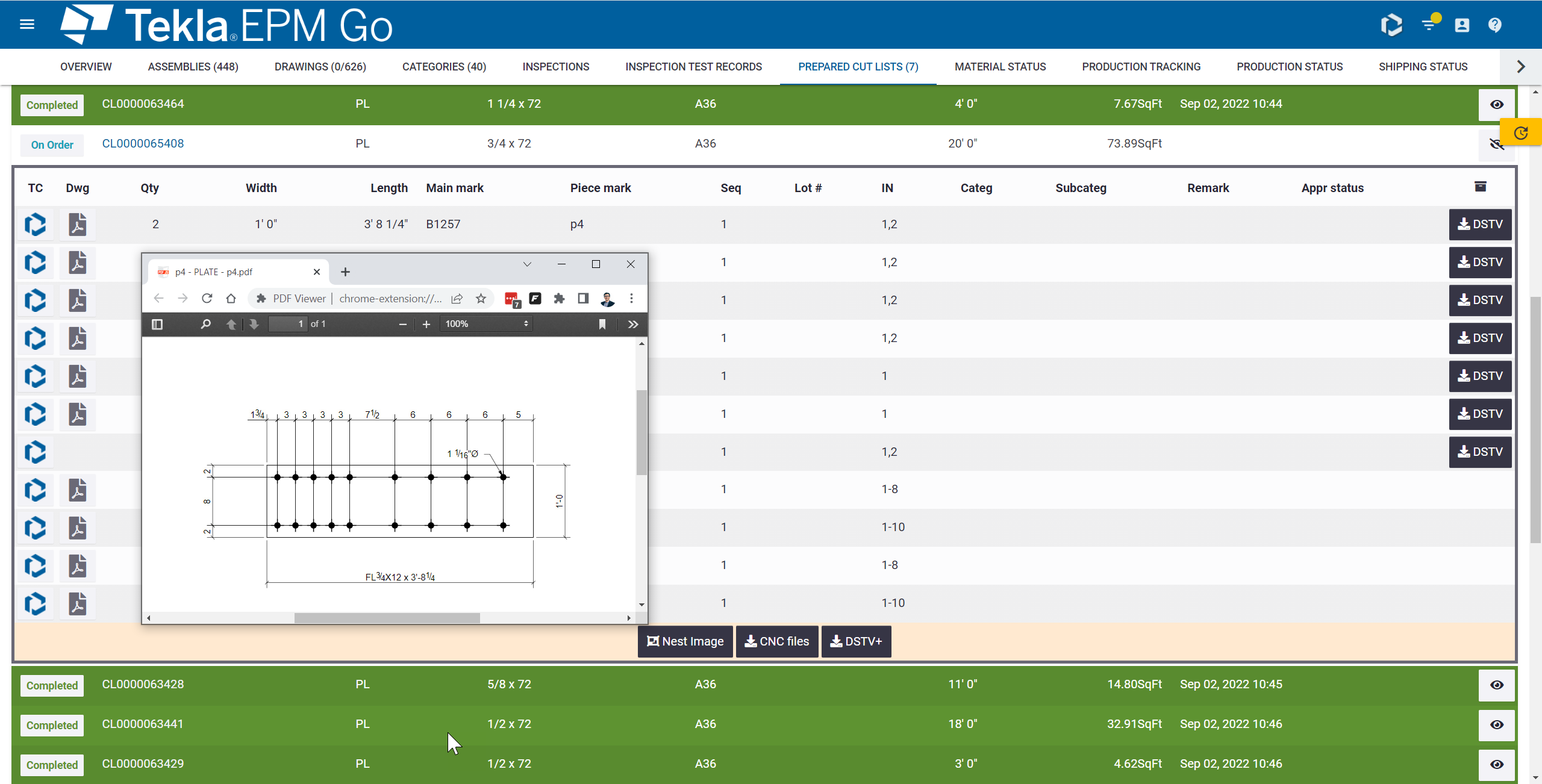

您可以在 Tekla PowerFab Go 切割清单中查看零件的图纸。如果零件图纸不可用，则 Tekla PowerFab Go 将改为显示构件图纸。这样，车间工作人员就可以在适当的时间访问适当的信息。

执行以下任一操作：


目标	具体操作

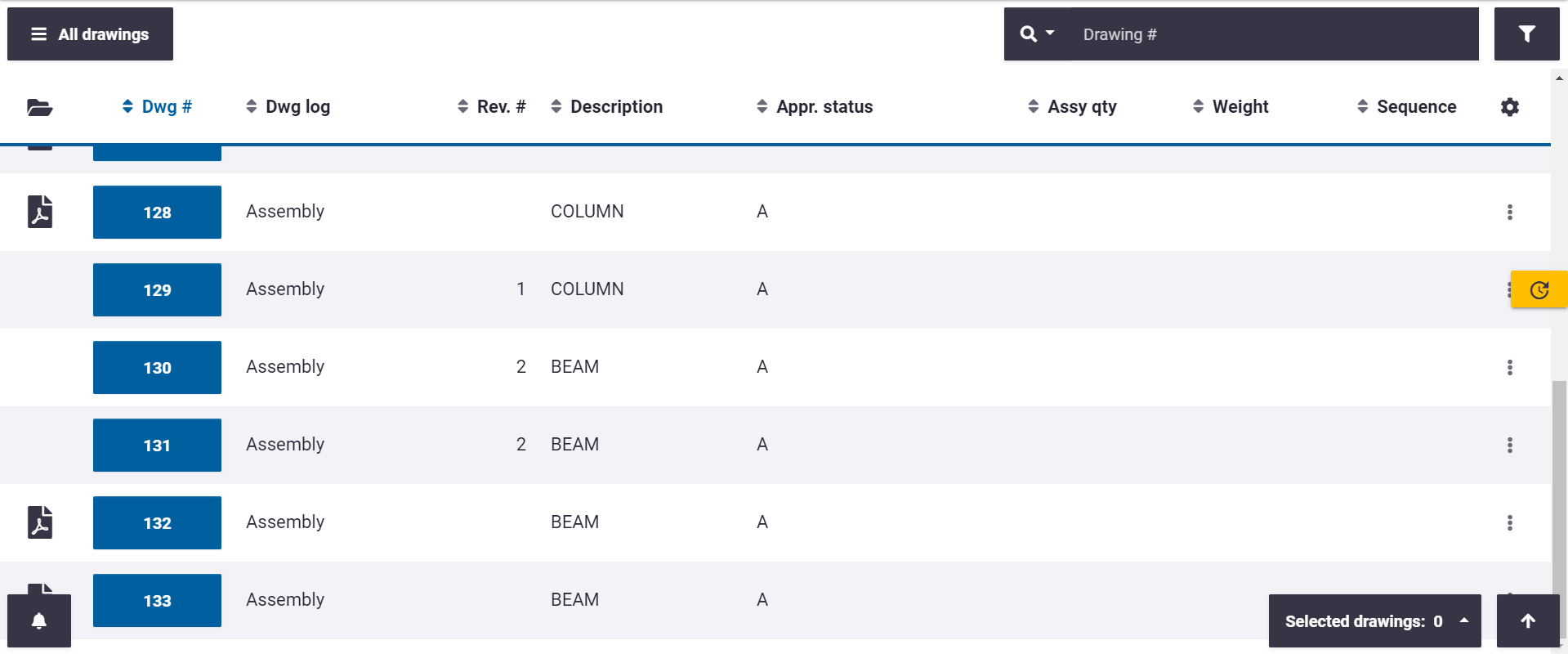

搜索图纸	在图纸列表的右上角，在搜索字段中键入搜索词。注释：系统将在搜索字段中显示当前搜索条件。默认搜索条件是图纸编号。图纸列表将会更新，仅显示与搜索词匹配的图纸。要再次显示所有图纸，请点击搜索栏右侧的 X。

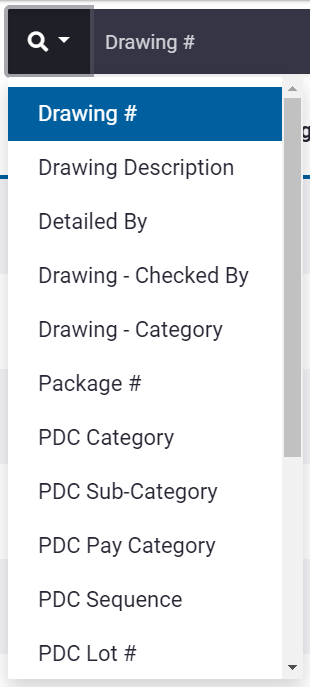

更改图纸的搜索条件	在图纸列表的右上角，点击搜索图标右侧的箭头。在列表中选择搜索条件。

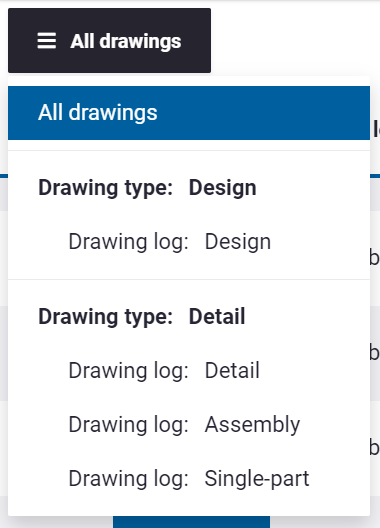

仅显示特定图纸日志中特定图纸类型的图纸	在图纸列表的左上角，点击。在菜单中，选择图纸类型或要显示其图纸的图纸日志。图纸列表视图将会更新，以便与您所做的选择相匹配。
设置图纸过滤	在图纸列表的右上角，点击过滤按钮。在选择字段列表中，选择要用于过滤的字段。在选定字段中键入所需的值。重复步骤 2 至 3 以设置所有必要的过滤条件。要应用过滤设置，请点击应用设置。图纸列表视图将会更新，以便与您设置的过滤相匹配。

查找要查看其附加文件的图纸。

如果已经为该图纸添加了图纸文件，则可以在列中看到文件图标。

请注意，Tekla PowerFab Go 站点使用 Tekla PowerFab 服务器上的设置，在图纸默认文件夹中搜索图纸。图纸默认文件夹的路径在 Tekla PowerFab Office中进行设置。如果默认文件夹设置不正确，或者没有图纸文件，则列不可见。
在列中，点击图纸文件将其打开。

图纸文件将下载到您的设备上。

要查看图纸文件，您需要在设备上使用适当的应用程序打开图纸文件。例如，需要使用 PDF 阅读器打开附加的 PDF 文件。

执行以下任一操作：


目标	具体操作

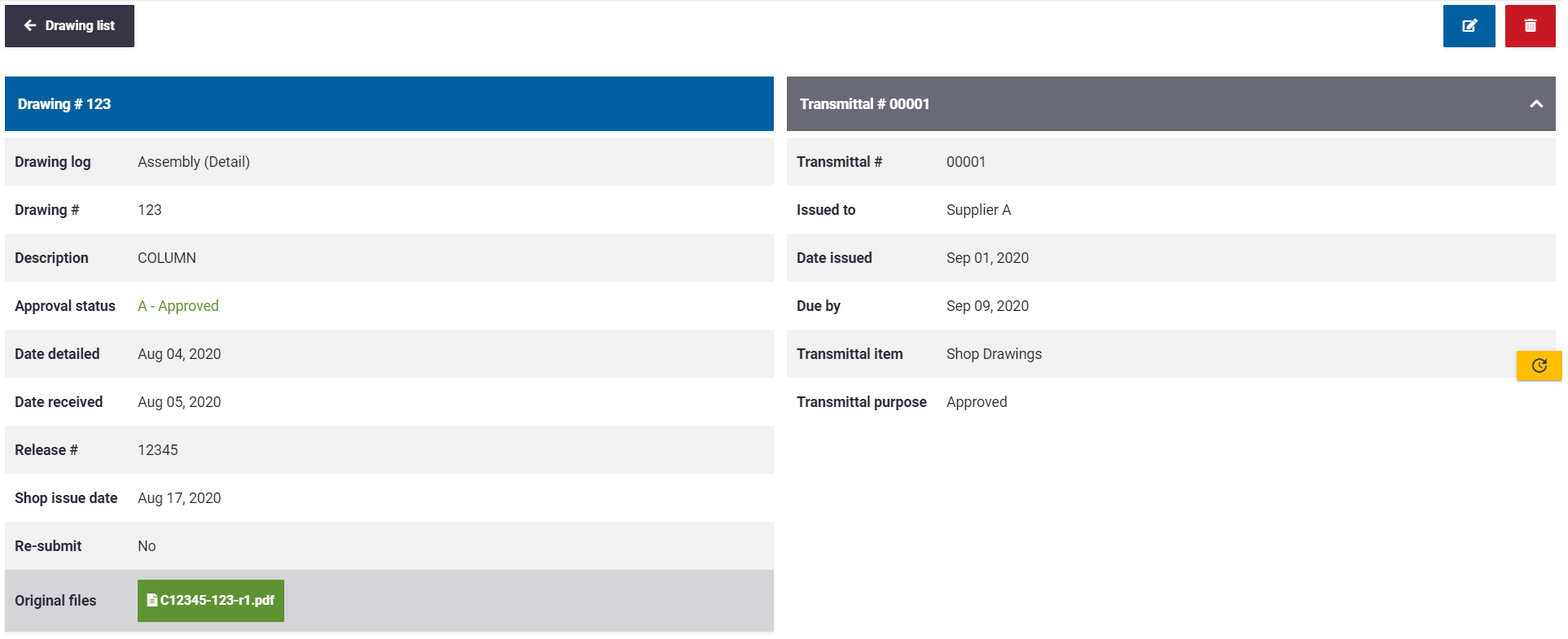

修改图纸属性	在图纸信息视图的左侧，为任何图纸属性键入或选择新值。点击更新。
添加图纸修订	在图纸信息视图的右侧，点击添加新修订。键入修订编号。使用可用字段和列表键入并选择剩余的修订信息。点击添加修订。
修改图纸修订	在图纸信息视图的右侧，选择一个修订。使用可用字段和列表键入或选择新值。要保存更改，请点击更新。
删除图纸修订	在图纸信息视图的右侧，选择要删除的修订。在修订信息下方，点击删除。要确认删除修订，请点击是，删除。

此时将显示一条绿色消息，通知您已成功完成更改。

要返回到图纸列表视图，请点击图纸信息视图左上角的图纸清单。

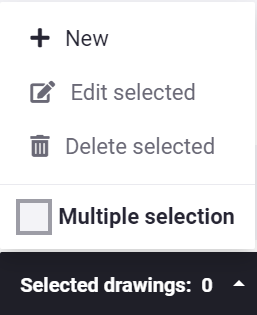

在编辑所选图纸对话框中，执行以下任一操作：


目标	具体操作
修改图纸属性	在图纸详情选项卡上，为可用属性键入或选择新值。点击保存。
为选定图纸添加修订	在添加修订选项卡上，选择以下选项之一：自动分配可自动为新修订分配下一个可用的修订编号。修订 # 允许您手动输入修订编号。如果选择此选项，请在修订 # 字段中键入修订编号。在可用字段和列表中键入并选择其他必要的修订信息。点击保存。
修改选定图纸的修订	在编辑修订选项卡上，选择以下选项之一：最新可将更改更新到最新修订中。修订 # 允许您选择要修改的修订。如果选择此选项，请在修订 # 字段中键入修订编号。选中要修改的修订属性旁边的复选框。根据需要修改修订属性。点击保存。
从选定图纸中删除修订	在删除修订选项卡上，选择以下选项之一：最新可删除最新修订。修订 # 允许您选择要删除的修订。如果选择此选项，请在修订 # 字段中键入修订编号。点击删除。要确认删除修订，请点击是，删除。

此时将显示一条绿色消息，通知您已成功完成更改。
