标准连接件

Tekla PowerFab Tekla PowerFab GO
修改时间: 11 3月 2025
2025i
Tekla PowerFab

标准连接件

您可以使用标准连接件将材料添加到估算中。这些连接件涵盖了水平梁上最常见的端部节点，包括焊接和螺栓的连接角钢及剪力板。

注： 仅当在维护 > 估算 > 制造商信息中选中自动角钢连接件复选框时，才能使用标准连接件。

您不需要创建连接角钢，因为它们已根据 AISC 标准在数据库中进行了预先指定。

您可以修改现有的标准连接件，并在标准连接件维护中为标准连接件添加用于焊接、烧焊、钻孔和冲孔的材料对象及额外人工。

您也可以逐一为每个任务修改标准连接件。请参阅应用额外人工和连接件。

修改标准连接件的属性

  1. 转到维护 > 估算 > 人工维护 > 标准连接件。

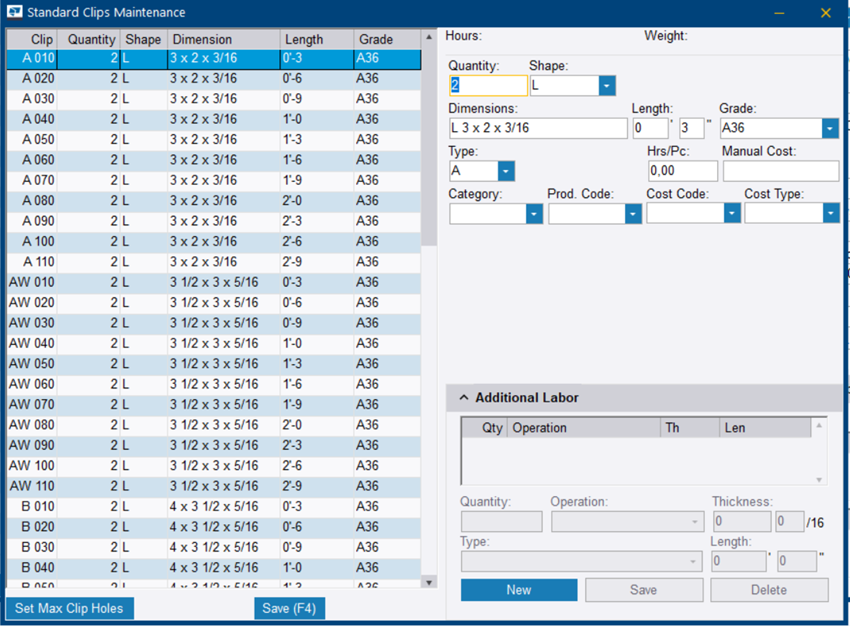

    标准连接件维护对话框随即打开。

  2. 在左侧列表中，选择标准连接件。
  3. 在右侧，根据需要修改标准连接件的属性。

    例如，您可以更改材料形状或连接件的数量。请注意，虽然可以更改连接件的形状，但只能更改原始材料组内的形状。

  4. 如果要更改连接件中的最大孔数，请执行以下操作：
    1. 在左下角单击设置最大连接件孔数。
    2. 键入最大孔数。
    3. 单击设置最大孔数。
    4. 单击是确认更改最大孔数。

    请注意，如果所选连接件用于估算任务，则不能减少最大孔数。

  5. 要更新标准连接件的属性，请单击标准连接件列表下方的保存。

修改多个对象的成本代码和成本类型

  1. 转到维护 > 估算 > 人工维护 > 标准连接件。

    标准连接件维护对话框随即打开。

  2. 选择要修改其属性的对象。

    要选择多个对象，请按住 Ctrl。

    要选择一系列后续对象，请按住 Shift。

  3. 在标准连接件维护功能区选项卡上，选择全局编辑 - 选定。
  4. 从下拉列表中选择成本代码和成本类型。
  5. 单击更新。

为标准连接件添加额外人工或材料对象

  1. 转到维护 > 估算 > 人工维护 > 标准连接件。

    标准连接件维护对话框随即打开。

  2. 在左侧列表中，选择标准连接件。
  3. 在额外人工列表下，单击新建。
  4. 确定数量、操作、厚度、操作类型和长度。
  5. 单击添加。
  6. 要更新标准连接件的属性，请单击标准连接件列表下方的保存。

额外人工将添加到连接件中。您可以在对话框的右下角查看该额外人工的人工时间。

修改额外人工或材料对象

  1. 转到维护 > 估算 > 人工维护 > 标准连接件。

    标准连接件维护对话框随即打开。

  2. 在左侧列表中，选择标准连接件。
  3. 在额外人工列表中，选择所需的对象。
  4. 更改数量、操作、厚度、操作类型或长度。
  5. 要保存更改，请在额外人工列表下单击保存。
  6. 要更新标准连接件的属性，请单击标准连接件列表下方的保存。

删除额外人工或材料对象

  1. 转到维护 > 估算 > 人工维护 > 标准连接件。

    标准连接件维护对话框随即打开。

  2. 在左侧列表中，选择标准连接件。
  3. 在额外人工列表中，选择所需的对象。
  4. 单击删除永久删除该对象。
  5. 要更新标准连接件的属性，请单击标准连接件列表下方的保存。
