创建额外估算

当没有适用的人工代码时,您需要创建额外估算,以便为常用的特殊对象添加成本和人工。

通过额外估算,您可以根据需要为估算任务中的单个对象添加随意数量的人工和成本。

额外估算通常用于在车间外完成的所有人工。例如,您可以为起拱、轧制和成型加工等对象创建额外估算。

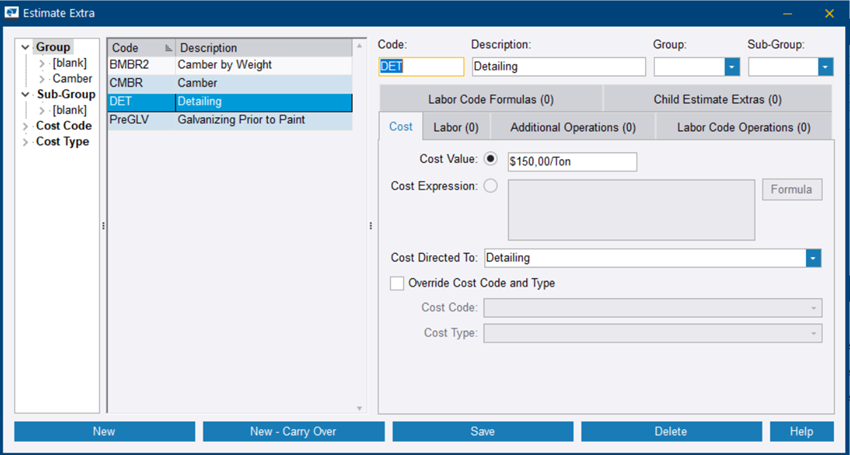

您可以在额外估算对话框中创建和修改额外估算。

创建额外估算

  1. 转到维护 > 估算 > 人工维护 > 额外估算

    额外估算对话框随即打开。

  2. 单击新建
    注: 要创建额外估算的副本并将其用作新额外估算的基础,请在列表中选择现有的额外估算并单击新建 - 结转
  3. 代码字段中,键入一个有助于识别额外估算的缩写。

    在将额外估算应用于估算对象时,系统将显示这个缩写。

  4. 为该额外估算键入描述、组和子组。

    组和子组仅用于在对话框中过滤额外估算。

  5. 单击添加.
  6. 单击其他选项卡,输入有关该额外估算的更多信息。

要将新的额外估算应用于现有估算,请打开该估算并使用全局编辑。要将额外估算应用于新的估算对象,请参阅添加估算对象

添加人工代码公式

  1. 转到维护 > 估算 > 人工维护 > 额外估算

    额外估算对话框随即打开。

  2. 打开人工代码公式选项卡。
  3. 单击新公式
  4. 公式列表中,选择一个现有的人工代码公式。
  5. 执行以下任一操作:
    • 数量字段中,输入为额外估算使用该公式的次数。
    • 单击数量字段右侧的公式,创建一个数量公式。
  6. 单击添加公式

    根据需要添加相应数量的公式来定义额外人工。

  7. 在对话框的底部单击保存

另请参阅调整人工代码创建公式

添加子额外估算

通过子额外估算,您可以向主额外估算对象添加多个人工操作。实际上,这意味着您可以将多个人工工序合并到一个额外估算中。

  1. 转到维护 > 估算 > 人工维护 > 额外估算

    额外估算对话框随即打开。

  2. 打开子额外估算选项卡。
  3. 单击新建子额外估算
  4. 子额外估算列表中,选择一个现有额外估算以添加为当前额外估算的子对象。
  5. 执行以下任一操作:
    • 数量字段中,输入为额外估算使用该公式的次数。
    • 单击数量字段右侧的公式,创建一个数量公式。
  6. 单击添加子额外估算
  7. 重复步骤 1 至 6,添加所有必要的子额外估算。
  8. 在对话框的底部单击保存

添加成本

  1. 转到维护 > 估算 > 额外估算

    额外估算对话框随即打开。

  2. 打开成本选项卡。
  3. 执行以下任一操作:

    目标

    具体操作

    添加固定成本
    1. 选择成本值选项。
    2. 成本值字段中键入成本。

      如果要更改单位,请右键单击成本值字段并选择新单位。

    输入计算成本的公式
    1. 选择成本表达选项。
    2. 单击公式
    3. 通过输入必要的元素和添加变量来构建公式。
    4. 单击确认.
  4. 要将成本分配到特定类别,请在成本归属列表中选择一个选项。
  5. 要添加成本代码和成本类型,请选择覆盖成本代码和类型
  6. 在对话框的底部单击保存

为人工组添加人工时间

  1. 转到维护 > 估算 > 人工维护 > 额外估算

    额外估算对话框随即打开。

  2. 打开人工选项卡。
  3. 单击新人工
  4. 人工组列表中,选择要为其添加有关额外估算的人工时间的人工组。
  5. 执行以下任一操作:

    目标

    具体操作

    添加固定数量的人工时间
    1. 选择工时值选项。
    2. 工时值字段中键入人工时间。

      如果要更改单位,请右键单击工时值字段并选择新单位。

    添加表达式来计算人工时间
    1. 单击工时表达选项。
    2. 单击公式
    3. 通过输入必要的元素和添加变量来构建公式。
    4. 单击确认.
  6. 单击添加人工
  7. 在对话框的底部单击保存

添加焊接、烧焊、冲孔或钻孔

  1. 转到维护 > 估算 > 人工维护 > 额外估算

    额外估算对话框随即打开。

  2. 打开附加操作选项卡。
  3. 单击新建操作
  4. 操作列表中,选择人工操作。
  5. 类型列表中,选择该操作是手动、半自动还是自动。
  6. 针对数量厚度长度输入值或创建公式。
  7. 单击添加操作
  8. 在对话框的底部单击保存

添加人工代码操作

通过人工代码操作,您可以为所选的额外估算添加与人工代码所用相同的操作。

  1. 转到维护 > 估算 > 人工维护 > 额外估算

    额外估算对话框随即打开。

  2. 打开人工代码操作选项卡。
  3. 单击新建操作
  4. 在相应列表中选择材料组和操作。
  5. 数量字段中键入数量,或单击公式定义计算数量的公式。
  6. 单击添加操作
  7. 在对话框的底部单击保存
