管理对 预清单 任务进行的更改

您可以查看并接受或拒绝因将文件导入到 Tekla PowerFab 而导致的变更。您还可以启动 Trimble Connect 模型比较工具,直观地查看项目模型中的变更。

在实际导入之前,您可以查看变更汇总,并决定是接受变更、拒绝变更还是保存待用。

有关导入文件的说明,请参阅以下内容:

查看修订汇总

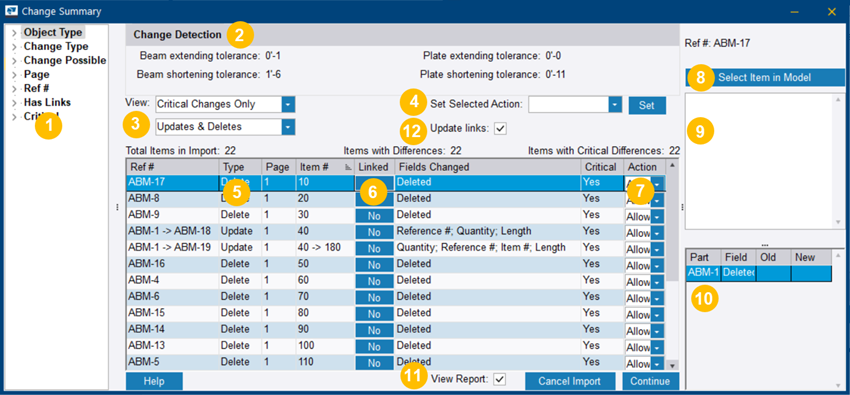

在您导入文件时,如果发现有修订,系统将打开变更汇总对话框。

(1) 导航树您可以缩小显示对象的列表。

(2) 变更检测:公司标准中定义的更改检测参数。请参阅为预清单定义公司标准设置

(3) 查看:选择要查看的更改类型。仅限关键更改结果基于预清单公司标准中的 ABM 设置,请参阅为预清单定义公司标准设置

(4) 设置选定的操作, 设置:您可以为选定的行对象选择并设置所需操作

  • 允许可在导入完成后实施变更。仅当可进行变更时,才能选择 允许
  • 保存待用可保存变更,并将选定对象置于待定状态以便进行审查。
  • 删除:删除更改

(5) 变更列表

  • 颜色:
    • 红色:无法更新
    • 黄色:在执行导入时高亮显示产生的影响
(6) 已链接:如果任务中的材料对象已链接到请购单、采购订单或库存等,将显示。单击此按钮可打开材料链接对话框并显示相关标记详情。
提示: 要自定义网格,请右键单击它并选择自定义网格

(7) 操作:允许您为选定的行对象选择并设置所需操作

(8) 在模型中选择对象:您可以启动 Trimble Connect 模型比较工具

(9) 变更汇总

(10) 有关变更的详细信息

(11) 选中此选项可创建并打开 ABM 导入变更汇总报告。

(12) 为延长零件更新链接:如果材料长度发生变更,请选中此选项以通过导入 PFXT 和 IFC 文件更新链接。参考编号发生变更时,链接也会更新。

预清单公司标准中选中显示更新链接的选项后,系统将显示此复选框。请参阅为预清单定义公司标准设置中的“ABM 设置”。

  • 当存在与组合对象的链接且此组合对象上尚有空间时,长度增加时会保持链接。
  • 参考编号变更时也会保持链接。如果要删除链接,请删除参考编号。
  • 长度缩短时会保持链接

管理变更

导入文件时,您可以在变更汇总对话框中查看变更并选择后续操作。

  1. 在导航树或查看菜单中,选择对象类型和更改类型。
  2. 选择一个或多个变更。
    提示:

    要选择多个对象,请按住 Ctrl

    要选择一系列后续对象,请按住 Shift

  3. 要查看变更的影响,请单击已链接列中的按钮(可选):

    已链接:如果任务中的材料对象已链接到请购单、采购订单或库存等,将显示。单击此按钮可打开材料链接对话框并显示相关标记详情。

  4. 设置选定的操作中,选择所需操作。
  5. 要查看 Trimble Connect 中的选定对象,请单击在模型中选择对象(可选)
  6. 要完成对具有选定值的变更的导入,请单击继续

    导入过程中,可能会发生影响导入对象的变更。然后,继续按钮将变为重试

    当您单击重试时,系统将重新加载所有变更并报告变更的新状态。

  7. 要确认您的操作,请选择合适的选项。

管理任务中的未决变更

要概览哪些任务有未决变更,可以自定义选择<模块>任务中的网格以包含有未决变更列。

请参阅自定义对话框的布局

  1. 打开一个任务。

    如果有保存待用的变更,对话框将显示审查未决变更按钮。

  2. 要查看保存待用的变更,请单击审查未决变更

    未决变更对话框将会打开,显示变更汇总。

  3. 选择一个行对象,然后在操作中选择并设置一个操作。

您还可以通过单击预清单功能区选项卡并在菜单上选择审查未决变更来检查未决变更。

查看 Trimble Connect 中的更改

您可以在 Trimble Connect 中查看变更。

在开始之前,请确保您已准备好以下事项:

以下程序是一个示例操作。您的实际结果将根据具体项目和场景等因素而有所不同。

导入文件后,变更汇总对话框将会打开。

要启动 Trimble Connect 模型比较工具,请执行以下操作:

高亮显示您选择的对象。
执行以下任一操作:
  • 单击在模型中选择对象
  • 右键单击选定的对象,然后在打开的列表中选择适当的操作。

Trimble Connect 模型将打开,其中选定的对象将高亮显示以显示变更。

红色轮廓:先前的模型、先前的构件或零件属性

灰色:当前修订的模型、当前修订的构件或零件属性
