可以沿两个坐标轴创建基本视图。使用此视图作为模型的整体视图。

1. 在视图选项卡上，单击 新视图 > 基本视图。
2. 从平面列表中选择一个视图平面。

   视图平面通过两条轴定义。

3. 在坐标框中，输入视图级别。

   此值定义与视图平面垂直的视图平面到全局原点的距离。

4. 单击创建。

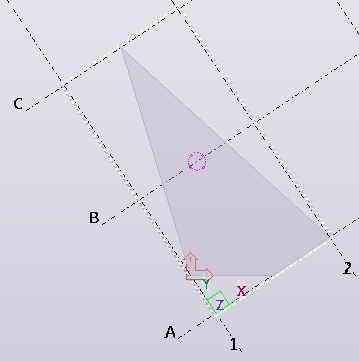

您可以使用选取的两个点创建视图：原点和 x 轴方向上的点。

1. 在视图选项卡上，单击 新视图 > 使用两点。
2. 选取一点以表示视图平面的原点。
3. 选取第二个点以指示 x 轴的方向。

   y 轴垂直于所选第二个点所在的视图平面。

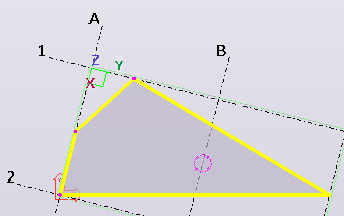

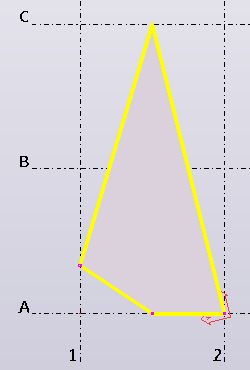

您可以使用选取的三个点创建视图：原点、x 轴方向上的点和 y 轴方向上的第三个点。

1. 在视图选项卡上，单击 新视图 > 使用三点。
2. 选取一点以表示视图平面的原点。
3. 选取第二个点以指示 x 轴的方向。
4. 选取第三个点以指示 y 轴的方向。

可以使用当前视图属性创建工作平面视图。

在视图选项卡上，单击 新视图 > 在工作平面上。

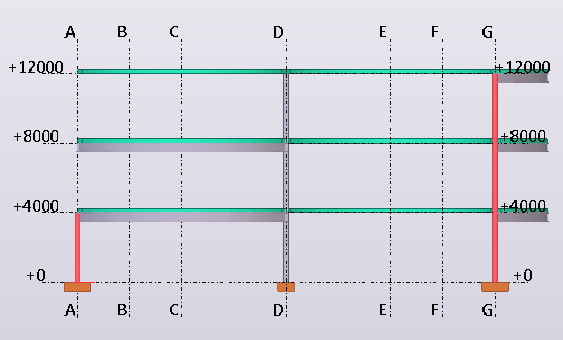

您可以沿所选轴线创建视图。

1. 选择轴线。
2. 在视图选项卡上，单击 新视图 > 沿轴线。
3. 根据需要修改轴线视图属性。

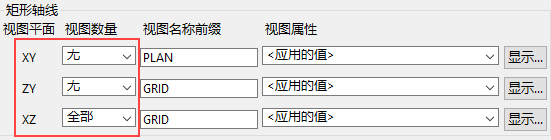

   1. 在视图数量列表中，选择要创建多少视图。
   2. 在视图名称前缀框中，输入前缀。
   3. 在视图属性列表中，定义要使用的视图属性（已应用或已保存）。
4. 单击创建。

   将会打开 视图 对话框。

5. 单击箭头按钮可以将视图从命名的视图列表移动到可见视图列表。

   只有在您将视图移动到可见视图列表之后，它们才可见。

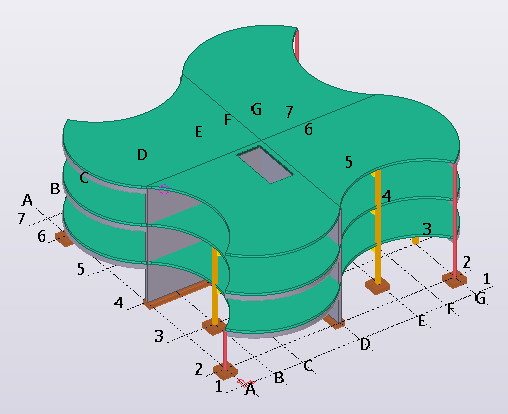

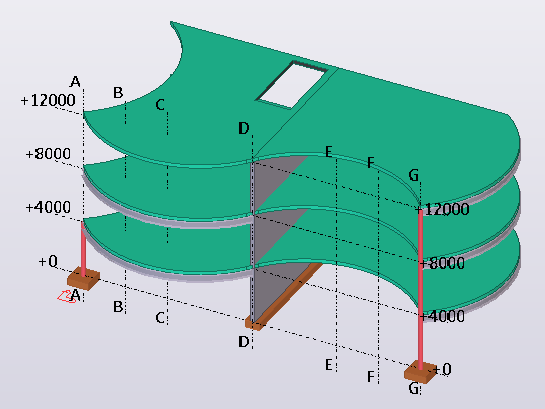

您可以在现有零件的工作平面或几乎任何平面上创建视图。

1. 在视图选项卡上，单击 新视图 > 在平面上。

   在您将鼠标指针悬停在模型对象上时，Tekla Structures 将以淡蓝色突出显示可用平面。

2. 选择所需平面。

当需要仔细查看特定零件时，可创建零件的 3D 视图。这会将零件置于视图中心。

1. 在视图选项卡上，单击 新视图 > 零件的 3D 视图。
2. 选择零件。

   Tekla Structures 使用在 part_basic_view 属性文件中定义的属性来创建视图。此视图平面的 y 轴是模型的全局 z 轴。x 轴是零件的局部 x 轴在全局 xy 平面上的投影。

   Tekla Structures 适合工作区以包括所选零件。

   如果您希望 Tekla Structures 每当您创建新 3D 视图时旋转视图一次，请在文件菜单中选择基本视图自动旋转设置。

可以创建一个零件的四个视图：前视图、顶视图、端部视图和 3D 视图。Tekla Structures 使用同一个命令一次创建这些视图。默认情况下前视图、顶视图和端部视图是平面视图。

1. 在视图选项卡上，单击 新视图 > 默认零件视图。
2. 选择零件。

   Tekla Structures 使用在 part_front_view、part_top_view、part_end_view 和 part_persp_view 属性文件中定义的属性来一次性创建四个默认视图。

可以创建一个以无变形方式显示变形零件的视图。这仅适用于梁和柱。

1. 在视图选项卡上，单击 新视图 > 未变形的零件视图。
2. 选择零件。

   例如，选择一个扭曲的梁。Tekla Structures 会在单独的视图中以无变形方式显示该梁。

当需要仔细查看特定组件时，可创建组件的 3D 视图。这会将组件置于视图中心。

1. 在视图选项卡上，单击 新视图 > 组件的 3D 视图。
2. 选择组件。

   Tekla Structures 使用在 component_basic_view 属性文件中定义的属性来创建视图。此视图平面的 y 轴是模型的全局 z 轴。x 轴是第一个次零件的局部 x 轴在全局 xy 平面上的投影。工作区深度在所有方向上均为 1 m。

   您选择的组件将自动定义工作区。

   如果您希望 Tekla Structures 每当您创建新 3D 视图时旋转视图一次，请在文件菜单中选择基本视图自动旋转设置。

可以创建一个组件的四个视图：前视图、顶视图、端部视图和 3D 视图。Tekla Structures 使用同一个命令一次创建这些视图。默认情况下前视图、顶视图和端部视图是平面视图。

1. 在视图选项卡上，单击 新视图 > 组件默认视图。
2. 选择组件。

   Tekla Structures 使用在 component_front_view、component_top_view、component_end_view 和 component_persp_view 属性文件中定义的属性来一次性创建四个默认视图。

使用 Create surface view 宏可创建自动对齐的表面视图。在复杂几何形状上为螺栓组、加劲肋板和穿孔建模时，这非常有用。

1. 单击侧窗格中的应用程序和组件按钮 打开应用程序和组件目录。
2. 单击应用旁边的箭头打开应用列表。
3. 双击Create surface view以启动宏。
4. 选择零件的表面。



   Tekla Structures 会创建一个新的临时视图，并且通常会将工作平面沿该零件表面的最长边缘移动。您可以在该表面视图中建模，同时在原始 3D 视图中查看建模工作的进行过程。



5. 按 Esc 停止该宏。
6. 使工作平面返回到原点：
   1. 重复步骤 1-2 以打开应用程序列表。
   2. 双击 Work plane global 宏。

      工作平面会返回到原点，并与模型中的全局 x、y 和 z 平面对齐。

使用 Create surface view wEdge 宏可创建表面视图并沿所选边缘对齐该工作平面。在复杂几何形状上为螺栓组、加劲肋板和穿孔建模时，这非常有用。

1. 确保已激活 捕捉到几何线/点贴靠开关。

   这使您可以沿着一个边缘进行选取以定义方向。

2. 单击侧窗格中的应用程序和组件按钮 打开应用程序和组件目录。
3. 单击应用旁边的箭头打开应用列表。
4. 双击Create surface view wEdge以启动宏。
5. 选择零件的表面。

   将鼠标指针悬停在零件边缘上时，会显示一个黄色箭头符号，指示可以将视图对齐到的边缘。箭头的头部表示 x 轴的正方向。视图将在此方向旋转以形成视图的水平边缘。视图的原点和工作平面将位于箭头捕捉线的起点。



6. 选取所需边缘。

   Tekla Structures 会创建一个新的临时视图，选定的边缘成为视图的 x 轴。您可以在该表面视图中建模，同时在原始 3D 视图中查看建模工作的进行过程。



7. 按 Esc 停止该宏。
8. 使工作平面返回到原点：
   1. 重复步骤 2-3 以打开应用程序列表。
   2. 双击 Work plane global 宏。

      工作平面会返回到原点，并与模型中的全局 x、y 和 z 平面对齐。
