Modyfikatory właściwości są wyświetlane jasnozielonym kolorem.

1. Za pomocą przełączników wyboru zbrojenia wybierz pręty w zestawach, dla których chcesz utworzyć modyfikator.
2. Na zakładce kontekstowej Zestaw prętów wstążki kliknij Modyfikator właściwości.
3. Określ, jak chcesz umieścić modyfikator w modelu.

   Kliknij przycisk Tryb wskazywania na karcie kontekstowej, aby przełączać się między trybami wskazywania i w celu wybrania trybu wskazywania.

   Przycisk sygnalizuje, że można wskazać jeden punkt, a przycisk sygnalizuje, że można wskazać wiele punktów. Przycisk wskazuje, że modyfikator zostanie utworzony tylko dla wybranych prętów.

4. W zależności od wybranego trybu wskazywania wykonaj jedną z następujących procedur:
   • Wybierz jeden punkt, aby utworzyć modyfikator pojedynczej linii dla wybranego zestawu prętów, grupy prętów lub prętów.
   • Wskaż dwa punkty, aby określić punkty końcowe modyfikatora pojedynczej linii. Następnie kliknij środkowym przyciskiem myszy.
   • Wskaż wiele punktów, aby utworzyć modyfikator polilinii. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.
5. Aby zakończyć polecenie, naciśnij klawisz Esc.
6. Aby zastosować lokalne modyfikacje w zestawie prętów w położeniu modyfikatora:
   1. Wybierz modyfikator.
   2. Jeśli trzeba zmienić geometrię modyfikatora, przeciągnij uchwyty bezpośredniej zmiany.
   3. Zmień właściwości modyfikatora właściwości na kontekstowym pasku narzędzi lub w panelu właściwości.
   4. Jeśli został użyty panel właściwości, kliknij Zmień , aby zapisać zmiany.

Modyfikatory detalu końca wpływają na najbliższy koniec pręta, więc przesuwając modyfikator, można zmienić koniec pręta, którego dotyczy. Modyfikatory detali końca są wyświetlane kolorem magenta.

1. Za pomocą przełączników wyboru zbrojenia wybierz pręty w zestawach, dla których chcesz utworzyć modyfikator.
2. Na zakładce kontekstowej Zestaw prętów wstążki kliknij Detal końca.
3. Określ, jak chcesz umieścić modyfikator w modelu.

   Kliknij przycisk Tryb wskazywania na karcie kontekstowej, aby przełączać się między trybami wskazywania i w celu wybrania trybu wskazywania.

   Przycisk sygnalizuje, że można wskazać jeden punkt, a przycisk sygnalizuje, że można wskazać wiele punktów. Przycisk wskazuje, że modyfikator zostanie utworzony tylko dla wybranych prętów.

4. W zależności od wybranego trybu wskazywania wykonaj jedną z następujących procedur:
   • Wybierz jeden punkt, aby utworzyć modyfikator pojedynczej linii dla wybranego zestawu prętów, grupy prętów lub prętów.
   • Wskaż dwa punkty, aby określić punkty końcowe modyfikatora pojedynczej linii. Następnie kliknij środkowym przyciskiem myszy.
   • Wskaż wiele punktów, aby utworzyć modyfikator polilinii. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.
5. Aby zakończyć polecenie, naciśnij klawisz Esc.
6. Aby zastosować lokalne modyfikacje w zestawie prętów w położeniu modyfikatora:
   1. Wybierz modyfikator.
   2. Jeśli trzeba zmienić geometrię modyfikatora, przeciągnij uchwyty bezpośredniej zmiany.
   3. Zmień właściwości modyfikatora detalu końca na kontekstowym pasku narzędzi lub w panelu właściwości.
   4. Jeśli został użyty panel właściwości, kliknij Zmień , aby zapisać zmiany.

Linie podziału dzielą pręty i tworzą połączenia na zakład lub z odgięciem. Linie podziału są wyświetlane kolorem pomarańczowym.

1. Za pomocą przełączników wyboru zbrojenia wybierz pręty w zestawach, dla których chcesz utworzyć modyfikator.
2. Na zakładce kontekstowej Zestaw prętów wstążki kliknij Linia podziału.
3. Określ, jak chcesz umieścić linię podziału w modelu.

   Kliknij przycisk Tryb wskazywania na karcie kontekstowej, aby przełączać się między trybami wskazywania i w celu wybrania trybu wskazywania.

   Przycisk sygnalizuje, że można wskazać jeden punkt, a przycisk sygnalizuje, że można wskazać wiele punktów. Przycisk wskazuje, że linia podziału zostanie utworzona tylko dla wybranych prętów.

4. W zależności od wybranego trybu wskazywania wykonaj jedną z następujących procedur:
   • Wybierz jeden punkt, aby utworzyć jedną linię podziału dla wybranego zestawu prętów, grupy prętów lub prętów.
   • Wskaż dwa punkty, aby określić punkty końcowe linii podziału pojedynczej linii. Następnie kliknij środkowym przyciskiem myszy.
   • Wskaż wiele punktów, aby utworzyć linię podziału polilinii. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.

   Wskazówka:

   Jeśli chcesz utworzyć linię podziału w zaokrąglonej odległości od końca pręta, a wymiar widoczny jest mierzony od drugiego końca pręta, naciśnij i przytrzymaj klawisz Shift podczas umieszczania linii podziału w modelu, aby przełączyć punkt pomiaru na drugi koniec pręta.

5. Aby zakończyć polecenie, naciśnij klawisz Esc.
6. Aby zastosować lokalne modyfikacje w zestawie prętów w położeniu linii podziału:
   1. Wybierz linię podziału.
   2. Jeśli trzeba zmienić geometrię linii podziału, przeciągnij uchwyty bezpośredniej zmiany.
   3. Zmień właściwości linii podziału na kontekstowym pasku narzędzi lub w panelu właściwości.
   4. Jeśli został użyty panel właściwości, kliknij Zmień , aby zapisać zmiany.

Można utworzyć maksymalnie dwie podrzędne linie prowadzące na każdy zestaw prętów. Podrzędne linie prowadzące mają kolor jasnoniebieski.

1. Wybierz zestaw prętów.
2. Na zakładce kontekstowej Zestaw prętów wstążki kliknij Podrzędna linia prowadząca.
3. Określ, jak chcesz umieścić w modelu linię prowadzącą.

   Przycisk na karcie kontekstowej sygnalizuje, że można wskazać jeden punkt, a przycisk sygnalizuje, że można wskazać wiele punktów. Kliknij przycisk, aby zmienić tryb wskazywania.

4. W zależności od trybu wskazywania wykonaj jedną z następujących procedur:
   • Wskaż jeden punkt, aby utworzyć pojedynczą linię prowadzącą.
   • Wskaż dwa punkty, aby wyznaczyć punkty końcowe pojedynczej linii prowadzącej. Następnie kliknij środkowym przyciskiem myszy.
   • Wskaż wiele punktów, aby utworzyć linię prowadzącą polilinii. Aby zakończyć wskazywanie, kliknij środkowym przyciskiem myszy.
5. Aby utworzyć kolejną podrzędną linię prowadzącą, powtórz czynności 3 i 4.

   Jeśli istnieją już dwie podrzędne linie prowadzące w zestawie prętów, podpowiedź przycisku zmieni się na Osiągnięto maksymalną liczbę podrzędnych linii prowadzących i nie będzie można tworzyć dalszych linii prowadzących.

6. Aby zakończyć tworzenie podrzędnych linii prowadzących, naciśnij klawisz Esc.
7. W razie potrzeby wybierz podrzędną linię prowadzącą i zmień jej geometrię oraz właściwości.

   Można na przykład dostosować wartości długości lub rozstawu podrzędnej linii prowadzącej.



   Zobacz także Rozmieszczanie prętów w zestawie prętów.

8. Aby podrzędną linię prowadzącą przekształcić w główną linię prowadzącą, wybierz podrzędną linię prowadzącą i na kontekstowym pasku narzędzi kliknij Ustaw jako podstawowy.

Można skopiować modyfikatory zestawu prętów.

1. Wybierz zestaw prętów, grupę prętów lub pręt, aby wyświetlić modyfikatory.

   Jeśli nie widać modyfikatorów, upewnij się, że wymagane typy modyfikatorów są ustawione jako widoczne.

2. Wybierz modyfikator, który ma zostać skopiowany.
3. Naciśnij i przytrzymaj klawisz Ctrl i przeciągnij modyfikator do odpowiedniego położenia.

   Tekla Structures utworzy nowy modyfikator po zwolnieniu przycisku myszy.

4. Wybierz modyfikator, aby stosownie do potrzeb zmodyfikować jego geometrię i właściwości.

Można zmieniać kierunek modyfikatorów, linii podziału oraz linii prowadzących zestawu prętów.

1. Wybierz zestaw prętów, grupę prętów lub pręt, aby wyświetlić modyfikatory.

   Jeśli nie widać modyfikatorów, upewnij się, że wymagane typy modyfikatorów są ustawione jako widoczne.

2. Wybierz modyfikator, którego kierunek chcesz zmienić.
3. Na kontekstowym pasku narzędzi kliknij Zamień końce.

   Symbol grotu strzałki znajdujący się blisko punktu środkowego modyfikatora zmienia kierunek, informując o zmienionym kierunku modyfikatora.

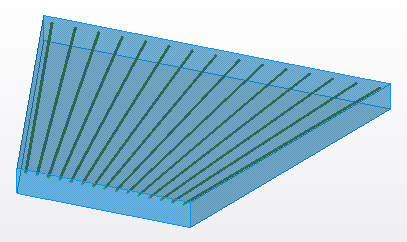

Można określić, że modyfikatory, linie podziału lub linie prowadzące zestawu prętów mają próbować podążać za krawędziami lica ramienia znajdującymi się między punktami końcowymi modyfikatora. Jest to przydatne na przykład podczas zbrojenia i detalowania zakrzywionych konstrukcji betonowych.

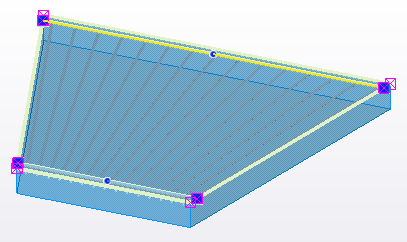

1. Przesuń punkty końcowe modyfikatora do krawędzi lica ramienia.
2. Jeśli występują cięcia na krawędziach, dodaj punkty pośrednie do modyfikatora i przeciągnij uchwyty do narożników cięć.
3. Kliknij dwukrotnie modyfikator, aby otworzyć jego właściwości w panelu właściwości. Na liście Śledź krawędzie wybierz Tak, a następnie kliknij Zmień.

   Można też wybrać modyfikator i kliknąć na kontekstowym pasku narzędzi.

Jeśli w modelu znajduje się wiele modyfikatorów zestawów prętów, przydatna może być funkcja wyświetlania tylko niektórych z nich po wybraniu prętów zestawów prętów, a ukrywania tych, które nie są w danej chwili potrzebne. Można wyświetlać i ukrywać modyfikatory zależnie od typu.

1. Przejdź do karty Zbrojenie i kliknij Widoczność.
2. Wykonaj jedną z następujących czynności:
   • Kliknij Linie prowadzące, aby włączyć lub wyłączyć linie prowadzące.
   • Kliknij Modyfikatory właściwości, aby włączyć lub wyłączyć modyfikatory właściwości.
   • Kliknij Linie podziału, aby włączyć lub wyłączyć linie podziału.
   • Kliknij Modyfikatory detalu końcowego, aby włączyć lub wyłączyć modyfikatory detalu końcowego.
