1. 모델에서 그리드를 두 번 클릭하여 그리드 속성을 엽니다.
2. 필요에 따라 그리드 속성을 수정합니다.

   이 예에서는 입면에 대한 그리드 레이블을 생성하므로 Z 방향의 레이블을 수정해야 합니다.



3. 사용자 정의 속성(U)...을 클릭합니다.
4. 필요한 사용자 정의 속성 정보를 입력합니다.

   오프셋이 0이어도 Z 방향의 오프셋 상자를 비워 둘 수 없습니다. 오프셋이 0인 경우에는 0을 입력해야 합니다.

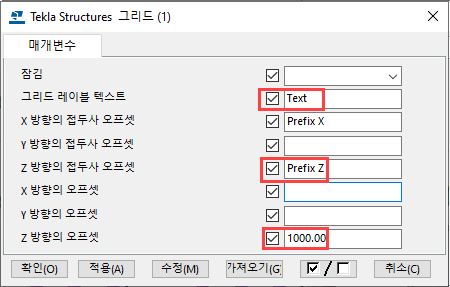

   이 예에서는 그리드 레이블 텍스트, Z 방향의 오프셋 및 Z 방향의 접두사 오프셋이 정의되어 있어야 합니다. 도면의 고급 그리드 레이블 속성에서 접두사와 레이블 텍스트를 정의할 수도 있습니다.



   도면 뷰 속성의 기준 레벨은 Z 방향의 오프셋과 동일한 방식으로 작동하지 않습니다. 그리드 UDA의 Z 방향의 오프셋을 1000.00으로 설정하면 기준 레벨을 -1000.00으로 설정한 것과 동일한 결과가 나타납니다. 뷰 기준 레벨 설정은 좌표를 이동시키고, 레벨 마크는 좌표에 상대적입니다. 기준 레벨 설정은 뷰의 내용을 이동하지 않으며, 단지 해당 내용이 반대 방향으로 상대적으로 이동됩니다.

5. 확인을 클릭하고 그리드를 선택한 후 수정을 선택합니다.

1. 기본도면을 엽니다.
2. 주석 탭에서 Shift 키를 누른 채 그리드 레이블를 클릭합니다.
3. 다음과 같이 사용자 지정 그리드 라벨의 속성을 정의합니다.

   그리드 레이블 배치	원하는 확인란을 선택하여 표시할 그리드 레이블을 선택합니다.
   다음의 설정 사용	다음과 같이 그리드 레이블의 속성을 가져올 위치를 정의합니다. 그리드는 그리드의 속성을 상속합니다. 표준 도면 그리드 속성에서 텍스트 색상, 높이, 글꼴을 설정한 경우, 수정을 클릭하면 고급 그리드 레이블 속성의 해당 설정도 그에 따라 변경됩니다. 대화 상자 옵션은 고급 그리드 레이블 속성에서 정의한 설정을 사용합니다.
   프레임 유형	다음과 같이 프레임의 유형을 선택합니다. 모든 기호, 하단 내부의 그리드 라벨 텍스트 . 모든 기호, 상단 내부의 그리드 라벨 텍스트 . 지시선이 있는 기호, 기호 외부 지시선 아래의 그리드 라벨 텍스트 . 지시선이 있는 기호, 기호 외부 지시선 위의 그리드 라벨 텍스트 . 고급 옵션 XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH을 정의된 값으로 설정하여 그리드 레이블 프레임에 고정 크기를 정의할 수 있습니다. 그리드 레이블 프레임 크기를 자동으로 계산하려면 값을 그대로 두십시오.
   파일	목록에서 기호 파일을 선택합니다.
   번호	... 버튼을 클릭하고 기호를 두 번 클릭합니다. 예를 들어 입면 기호는 기본적으로 xsteel.sym 파일에서 기호 번호 35입니다.
   색상	그리드 라벨 프레임 기호의 색상과 선 유형을 선택합니다.
   높이	그리드 라벨 프레임 기호의 높이를 설정합니다. 높이 입력: 높이 상자에 높이를 입력합니다. 크기 자동 조정: 자동으로 기호 높이를 조정합니다. 자동 조정 최소 높이 입력: 기호의 최소 높이를 설정합니다.
   선에 맞춤	예를 선택하여 수직 및 경사 그리드선의 레이블을 회전하고 레이블을 그리드선과 정렬합니다.
   그리드: 번호	그리드 번호의 접두사, 색상, 높이 및 글꼴을 정의합니다. 그리드의 사용자 정의 속성에서 접두사를 정의하면 여기에서 정의할 필요가 없습니다.
   그리드: 텍스트	그리드 레이블 텍스트의 접두사, 색상, 높이 및 글꼴을 정의합니다. 그리드의 사용자 정의 속성에서 접두사를 정의하면 여기에서 정의할 필요가 없습니다.
   축 텍스트 생성	예 또는 아니요을 선택합니다. 예를 선택하면 아래 옵션이 활성화됩니다. 아니요가 각 기본값입니다. 그리드의 사용자 정의 속성에서 접두사와 그리드 축 텍스트를 정의한 경우, 여기에서 정의할 필요가 없습니다.
   축 X의 접두사	X축에 대한 접두사를 정의합니다.
   축 Y의 접두사	Y축에 대한 접두사를 정의합니다.
   축 Z의 접두사	Z축에 대한 접두사를 정의합니다.
   색상	그리드 축 텍스트의 색상을 정의합니다.
   높이	그리드 축 텍스트의 높이를 정의합니다.
   글꼴	그리드 축 텍스트에서 사용하는 글꼴을 정의합니다.

4. 다른 이름으로 저장 상자에 고유한 이름을 입력하고 다른 이름으로 저장을 클릭하여 나중에 사용할 수 있도록 속성을 저장합니다.
5. 확인을 클릭하고 그리드를 선택합니다.

1. 그리드선 선택 선택 스위치가 활성() 상태여야 합니다.
2. 열려 있는 도면에서 Shift 키를 누른 채 주석 탭의 그리드 레이블을 클릭합니다.
3. 그리드 레이블의 속성을 정의합니다(위의 지침 참조).
4. 확인을 클릭하고 그리드선을 선택합니다.
   또한 영역 선택을 사용하여 여러 그리드선을 선택할 수 있습니다.

그리드 레이블을 선택하여 사용자 지정 그리드 레이블을 수정할 수 있습니다.

1. 그리드선택 선택 스위치가 활성() 상태여야 합니다.
2. 열려 있는 도면에서 Shift 키를 누른 채 주석 탭의 그리드 레이블을 클릭합니다.
3. 사용자 지정할 그리드 레이블의 확인란만 선택합니다.
4. 사용자 지정 그리드 레이블의 속성을 정의합니다.
5. 수정을 클릭하고 그리드 레이블을 선택합니다.

그리드선의 다른 쪽 끝에 일반 및 사용자 지정된 레이블이 있을 수 있습니다.

1. 그리드선택 선택 스위치가 활성() 상태여야 합니다.
2. 열려 있는 기본도면에서 Shift 키를 누른 채 주석 탭의 그리드 레이블을 클릭합니다.
3. 사용자 지정할 그리드 레이블의 확인란만 선택합니다.

4. 사용자 지정 그리드 레이블의 속성을 정의합니다.
5. 확인을 클릭하고 그리드를 선택합니다.
6. 선택 스위치를 선택합니다.
7. 원하는 그리드선을 선택하고 마우스 오른쪽 버튼을 클릭한 후 속성...을 선택하고 그리드선의 반대쪽 끝에 있는 확인란만 선택합니다. 그리드선 선택에서 손쉽게 영역을 선택할 수 있습니다.
8. 수정을 클릭합니다.
   그리드선의 한쪽 끝에 사용자 지정된 그리드 레이블이 표시되고, 다른 쪽에 일반 그리드 레이블이 표시됩니다.

수평 및 수직 그리드 레이블에서 서로 다른 사용자 지정 레이블을 사용할 수 있습니다.

1. 그리드선택 선택 스위치가 활성() 상태여야 합니다.
2. 열려 있는 도면에서 Shift 키를 누른 채 주석 탭의 그리드 레이블을 클릭합니다.
3. 고급 그리드 레이블 속성에서 오른쪽 수평 그리드 레이블의 확인란만 선택합니다.

4. 수평 그리드 레이블의 속성을 정의합니다.
   예를 들어, 입면 그리드 레이블에 대해 입면 기호를 설정합니다.
5. 확인을 클릭하고 그리드를 선택합니다.

   수평 그리드선에 사용자 지정 그리드 레이블이 추가됩니다. 수직 그리드선에는 그리드 레이블이 없습니다.



6. Shift키를 누른 채 그리드 레이블을 클릭합니다.
7. 고급 그리드 레이블 속성에서 상부 수직 그리드 레이블의 확인란만 선택합니다.

8. 수직 그리드 레이블의 속성을 정의합니다.
   예를 들어, 원하는 프레임 레이블 유형을 선택합니다.
9. 확인을 클릭하고 그리드선을 선택합니다.

1. 주석 탭에서 Shift 키를 누른 채 그리드 레이블를 클릭합니다.
2. 다음 작업 중 하나를 실행합니다.

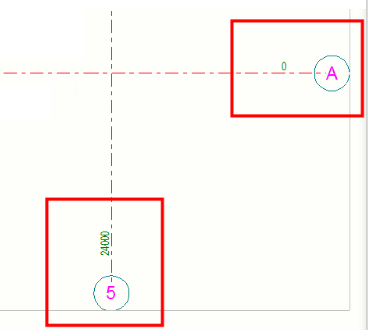

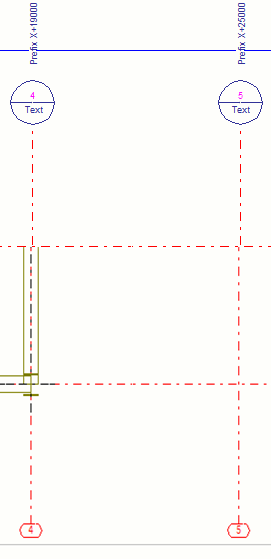

   • 다음 설정값을 정하여 그리드선을 따라 자동으로 그리드 좌표를 표시합니다.



   • 다음과 같이 다른 방법으로 이를 실행하고 다른 접두사를 사용할 수 있습니다.

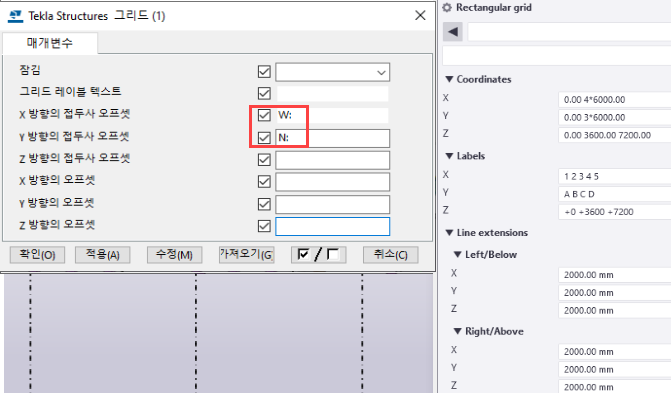

     1. 먼저 모델 그리드 사용자 정의 속성의 X 방향의 접두사 오프셋 및 Y 방향의 접두사 오프셋에서 값 W: 및 N:을 다음과 같이 추가합니다.

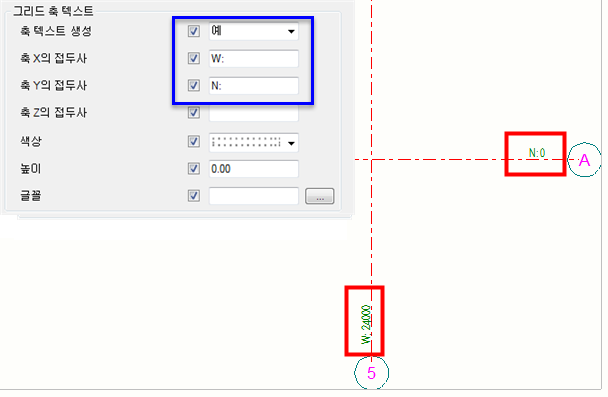

     2. 그런 다음 고급 그리드 레이블 속성의 도면에서 축 텍스트 생성을 예로 설정합니다.





        이 값에 접두사를 쓰려면 고급 그리드 레이블 속성에서 축 X의 접두사 및 축 Y의 접두사 정보를 추가합니다.

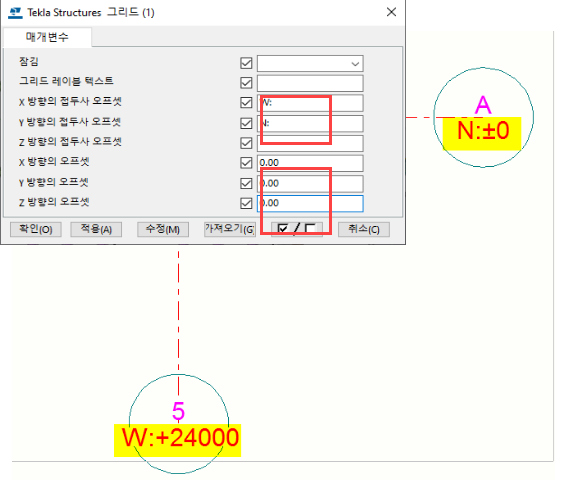

     3. 도면에 모델 그리드 좌표를 표시하려면 모델의 사용자 정의 그리드 속성으로 이동하여 오프셋 값을 0으로 변경합니다.

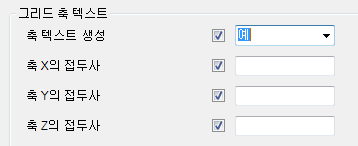

        이 작업을 수행하려면 도면 고급 그리드 레이블 속성으로 이동하고 축 텍스트 생성을 아니요로 설정합니다.
