철골 부재 2개 또는 부재 전면 2개를 선택하여 원통형 벤트 플레이트를 생성할 수 있습니다. 원통형 벤트 플레이트는 사용자가 수정할 수 있는 반경을 가지고 있습니다. 플레이트의 ID, 두께, 클래스 및 재질과 같은 벤트 플레이트 속성은 선택한 첫 번째 부재로 결정됩니다.

1. 철골 탭에서 플레이트 > 원통형 벤트 플레이트 생성 을 클릭합니다.
2. 벤트 플레이트 도구 모음에서 부재를 선택하거나 부재면을 선택하여 벤트 플레이트 생성 여부를 선택합니다.

   또한 원통형 벤트 플레이트의 반경을 입력할 수 있습니다. 반경을 입력하지 않으면 Tekla Structures가 기본 반경을 사용하여 벤트 플레이트를 생성합니다.

   • 부재 기준을 선택한 경우:

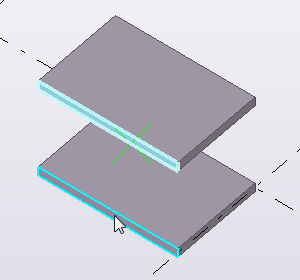

     1. 첫 번째 부재를 선택합니다.



     2. 두 번째 부재를 선택합니다.

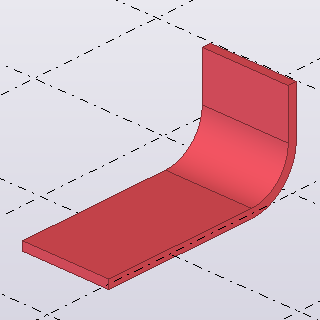

        Tekla Structures가 원통형 벤트 플레이트를 생성합니다.



   • 표면 기준을 선택한 경우:

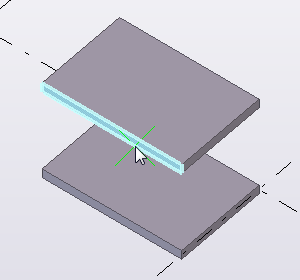

     1. 첫 번째 부재 전면을 선택합니다.



     2. 두 번째 부재 전면을 선택합니다.

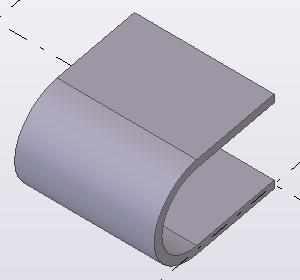

        Tekla Structures가 원통형 벤트 플레이트를 생성합니다.



철골 부재 2개 또는 부재 전면 2개를 선택하여 원뿔형 벤트 플레이트를 생성할 수 있습니다. 원뿔형 벤트 플레이트에는 수정할 수 있는 두 개의 반지름이 있습니다. 플레이트의 ID, 두께, 클래스 및 재질과 같은 벤트 플레이트 속성은 선택한 첫 번째 부재로 결정됩니다.

1. 철골 탭에서 플레이트 > 원뿔형 벤트 플레이트 생성 를 클릭합니다.

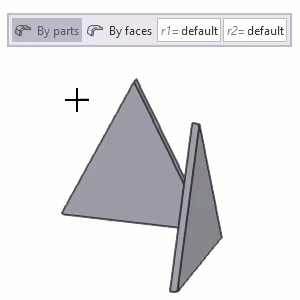

2. 벤트 플레이트 도구 모음에서 부재를 선택하거나 부재면을 선택하여 벤트 플레이트 생성 여부를 선택합니다.

   원뿔형 벤트 플레이트에는 반경을 두 개 입력할 수 있습니다. 반경을 입력하지 않으면 Tekla Structures가 기본 반경을 사용하여 벤트 플레이트를 생성합니다.

   • 부재 기준을 선택한 경우:

     1. 첫 번째 부재를 선택합니다.



     2. 두 번째 부재를 선택합니다.



     3. Tekla Structures가 원뿔형 벤트 플레이트를 생성합니다.



   • 표면 기준을 선택한 경우:

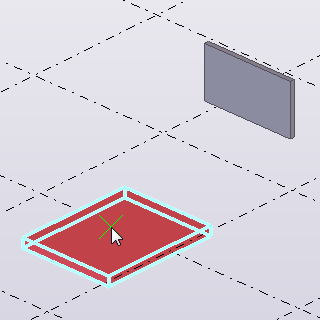

     1. 첫 번째 부재 전면을 선택합니다.

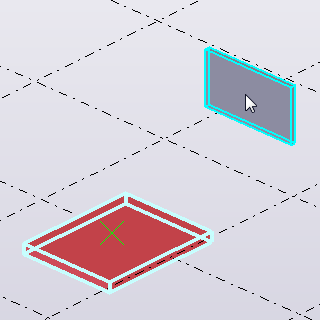

     2. 두 번째 부재 전면을 선택합니다.



     3. Tekla Structures가 원뿔형 벤트 플레이트를 생성합니다.



원통형 벤트 플레이트를 만들 때 플레이트의 반경을 입력할 수 있습니다. 원뿔형 벤트 플레이트에는 반경을 두 개 입력할 수 있습니다. 반경을 입력하지 않으면 Tekla Structures가 벤트 플레이트를 생성할 때 기본 굽힘 반경을 사용합니다. 나중에 필요에 따라 굽힘 반경을 적합하게 변경할 수 있습니다.

1. 직접 수정이 켜져 있어야 합니다.
2. 벤트 플레이트를 선택합니다.

   파란색 선 핸들이 곡선형 단면의 중간에 표시됩니다.



3. 선 핸들을 선택합니다.

   벤트 플레이트의 유형에 따라 파란색 치수 화살표가 1개(원통형 벤트 플레이트) 또는 2개(원뿔형 벤트 플레이트) 나타납니다.

   • 원통형 벤트 플레이트의 경우:

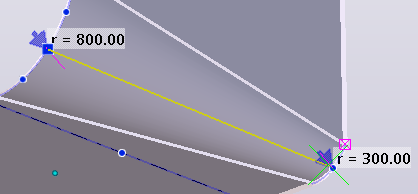

   • 원뿔형 벤트 플레이트의 경우:



4. 반경을 수정하려면 다음 중 하나를 수행하십시오.

   • 자홍색 선을 따라 화살표를 앞이나 뒤로 드래그합니다.

     이에 따라 치수 "r ="이 변경됩니다. 화살표를 놓으면 모델의 반경도 변경됩니다.



   • 상황에 맞는 도구 모음에서 반경을 입력하십시오.

   • 또는 화살표를 선택하고 치수를 입력할 수 있습니다. 입력을 시작하면 Tekla Structures가 숫자를 입력 대화 상자를 표시합니다. 확인을 클릭하여 치수를 확인합니다.

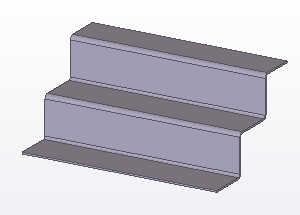

벤트 플레이트를 생성할 때 Tekla Structures는 선택한 부재들 사이에 곡선형 단면을 추가합니다. 사전 정의된 옵션 중 하나를 선택하거나 형상을 수동으로 수정하여 곡선형 단면을 수정할 수 있습니다. 벤트 플레이트를 구성하는 원래 부재를 뜻하는 평평한 단면을 수정할 수도 있습니다.

1. 직접 수정이 켜져 있어야 합니다.
2. 벤트 플레이트를 선택합니다.

   파란색 선 핸들이 곡선형 단면의 중간에 표시됩니다.

3. 선 핸들을 선택합니다.

   상황에 맞는 도구 모음이 표시됩니다.

4. 상황에 맞는 도구 모음에서 다음과 같은 사전 정의된 형상 옵션을 선택합니다.

   옵션	설명	예
   테이퍼 벤드	부재 간 간격의 점진적인 감소. 이것은 기본 형상입니다.
   좁은 굽힘	부재 사이의 상수 너비. 이 너비는 가장 좁은 부재에 의해 결정됩니다.
   넓은 굽힘	부재 사이의 상수 너비. 이 너비는 가장 넓은 부재에 의해 결정됩니다.

5. 곡선형 단면을 수동으로 수정하는 방법:
   1. 파란색 선 핸들을 선택합니다.

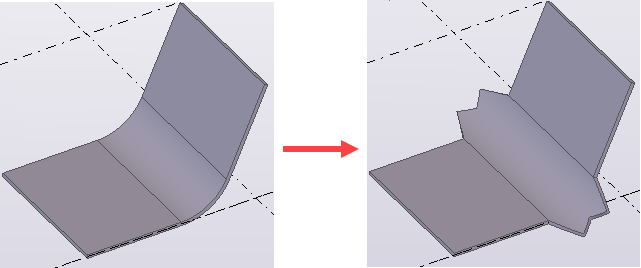

      원통형 및 원뿔형 벤트 플레이트 모두에서 굽힘의 측면 경계 또는 가로 경계를 수정할 수 있습니다. Tekla Structures는 경계 핸들을 파란색으로 표시합니다.



   2. 핸들을 드래그하여 곡선형 단면의 형상을 변경합니다.

      예시:





6. 평평한 단면을 수정하는 방법:
   1. 벤트 플레이트를 선택합니다.

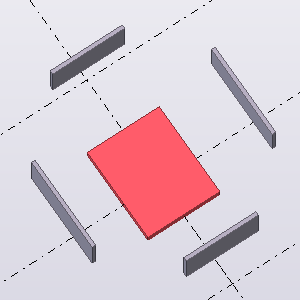

      Tekla Structures는 다음과 같이 평평한 각 단면의 중간에 녹색 선택 핸들을 표시합니다.



   2. 수정할 단면의 선택 핸들을 클릭합니다.

      선택한 단면의 직접 수정 핸들이 다음과 같이 표시됩니다.



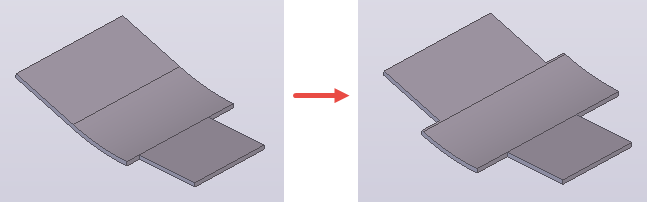

   3. 직접 수정 핸들을 사용하여 평평한 단면의 형상을 변경합니다.
7. 벤트 플레이트의 각도를 수정하려면 다음을 수행하십시오.
   1. 각도를 수정하려는 평평한 단면에서 중간의 녹색 선택 핸들을 클릭합니다.
   2. 선 핸들을 선택합니다.

      상황에 맞는 도구 모음이 표시됩니다.

   3. 상황에 맞는 도구 모음에서 각도 조작기 사용을 클릭합니다.

      모델에 각도 조작자 휠이 나타납니다.



   4. 휠을 사용하여 각도를 수정하십시오.

      다른 평평한 단면의 각도를 수정하려면 다른 녹색 선택 핸들을 클릭하십시오.

8. 벤트 플레이트의 메인 단면을 변경하는 방법:
   1. 메인 단면으로 설정할 단면의 녹색 선택 핸들을 클릭합니다.

      상황에 맞는 도구 모음이 표시됩니다.

   2. 상황에 맞는 도구 모음에서 메인 단면 설정을 클릭합니다.

      직접 수정 핸들이 새 기본 섹션에서 활성화됩니다. 메인 단면과 벤트 플레이트의 좌표계가 그에 따라 변경되며, 펼쳐진 도면에서 벤트 플레이트 방향이 변경됩니다.

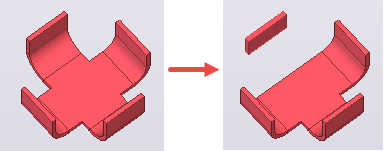

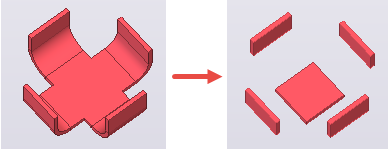

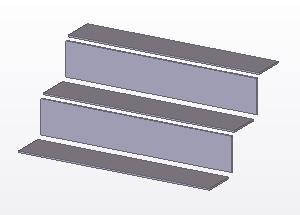

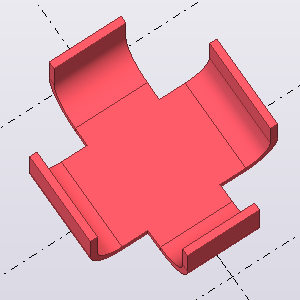

벤트 플레이트를 개별 기본 객체로 반환한 다음, 편집하여 다른 모델 객체로 사용할 수 있습니다. 벤트 플레이트가 동일 부재에 모두 연결된 여러 개의 곡선형 단면으로 구성된 경우, 각 곡선형 단면을 개별적으로 제거하거나 전체 벤트 플레이트를 한꺼번에 분해할 수 있습니다.

1. 속성 창이 열려 있지 않으면 벤트 플레이트를 두 번 클릭하여 벤트 플레이트 속성을 엽니다.
2. 필요에 따라 속성을 변경합니다.
3. 수정을 클릭합니다.
